Обзор Bitcoin ASIC майнера от Avalon, Часть II

ASIC майнер от Avalon

Обзор Bitcoin ASIC майнера от Avalon, Часть I
Обзор Bitcoin ASIC майнера от Avalon, Часть II


В первой части обзора Avalon Bitcoin ASIC майнера мы рассмотрели его внутреннее устройство, а во второй рассмотрим уже особенности его работы.

Начать следует с того, что присланный ASIC майнер после получения и нажатия на единственную кнопку включения не подавал никаких признаков жизни. После снятия крышки и обследования выяснилось, что 24-пиновый разъем от блока питания не был вставлен в соответствующее гнездо. После исправления этого небольшого казуса майнер завелся, но центральный вентилятор не работал. Причина, как вы уже догадались, аналогичная: разъем питания вентилятора не был подключен к плате. Так что после покупки настоятельно рекомендуется снять крышку и проверить корректность подключения всех разъемов перед включением.

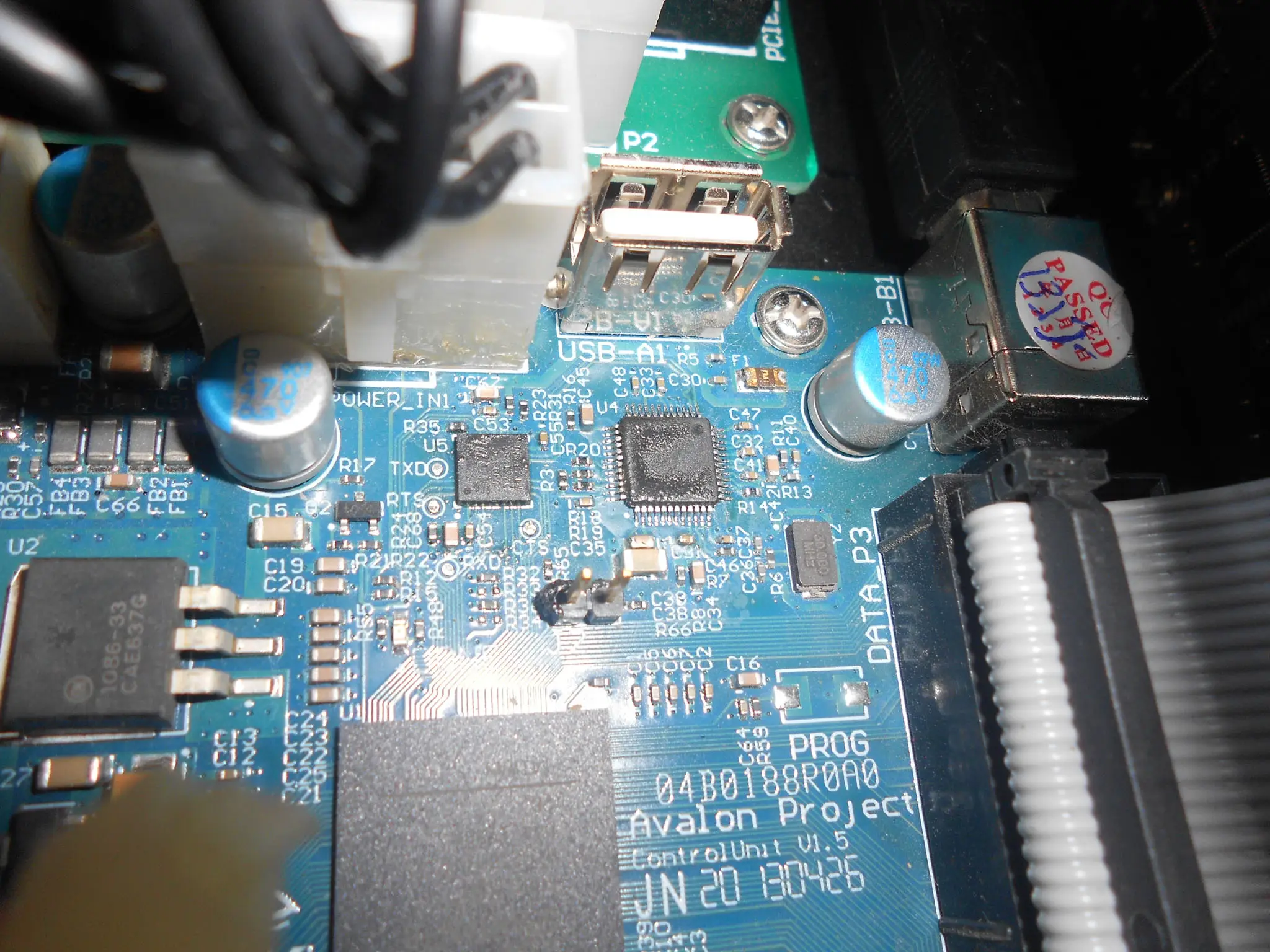

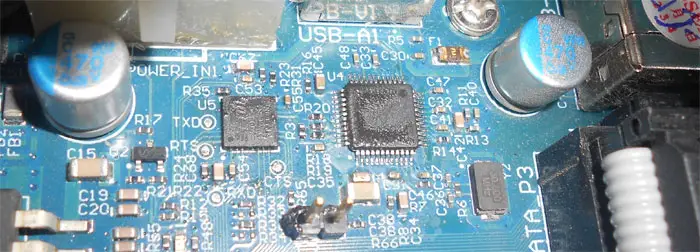

Если у вас версия майнера 1.5 из второго батча, то не торопитесь зарывать крышку, вполне может быть возможность, что вам попался майнер из серии с браком. Брак заключается в том, что на USB хаб подается завышенное напряжение, и из-за этого он может выйти из строя, например так:

avalon usb bug

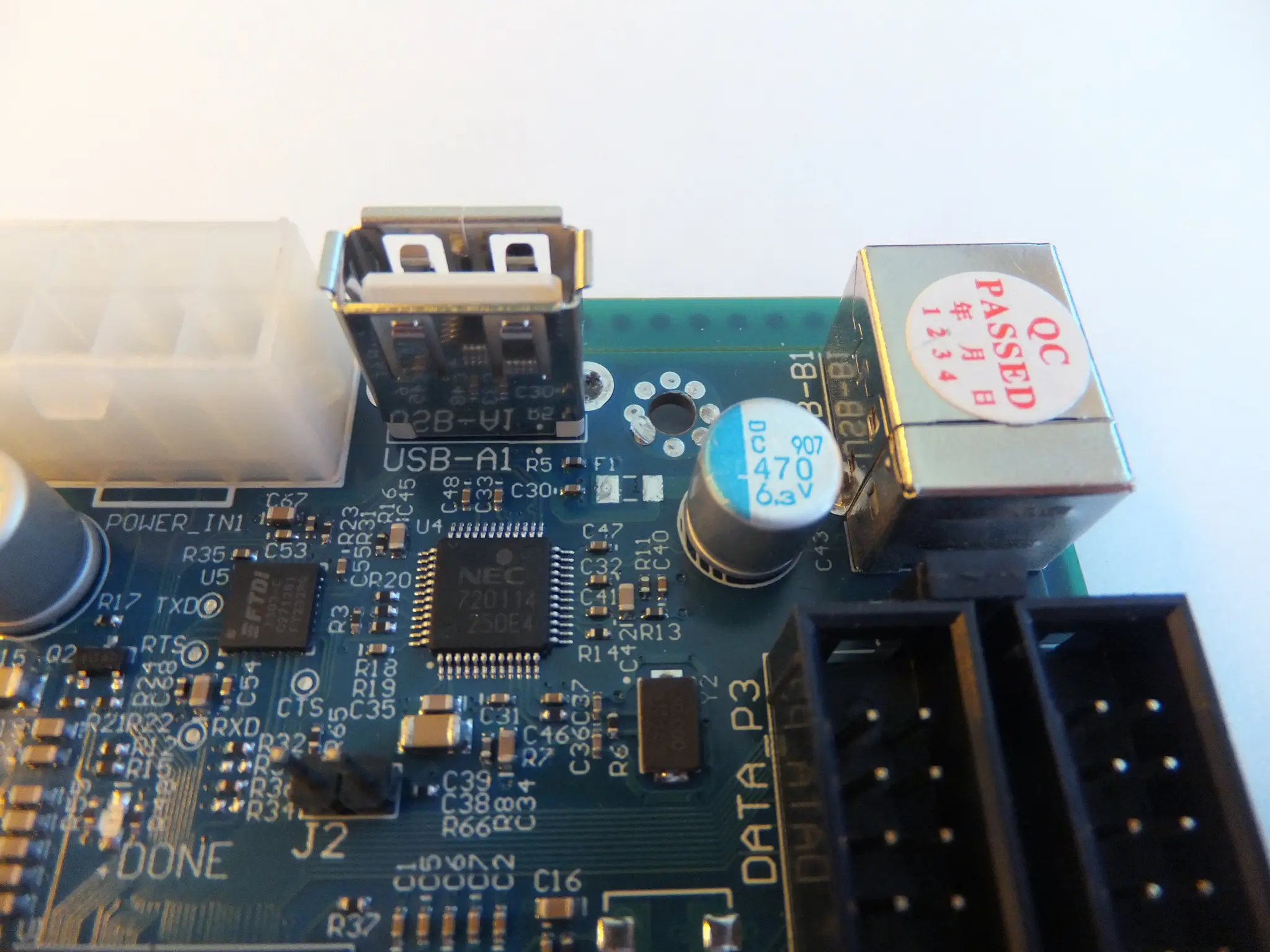

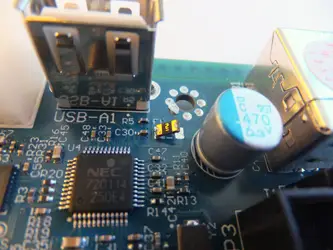

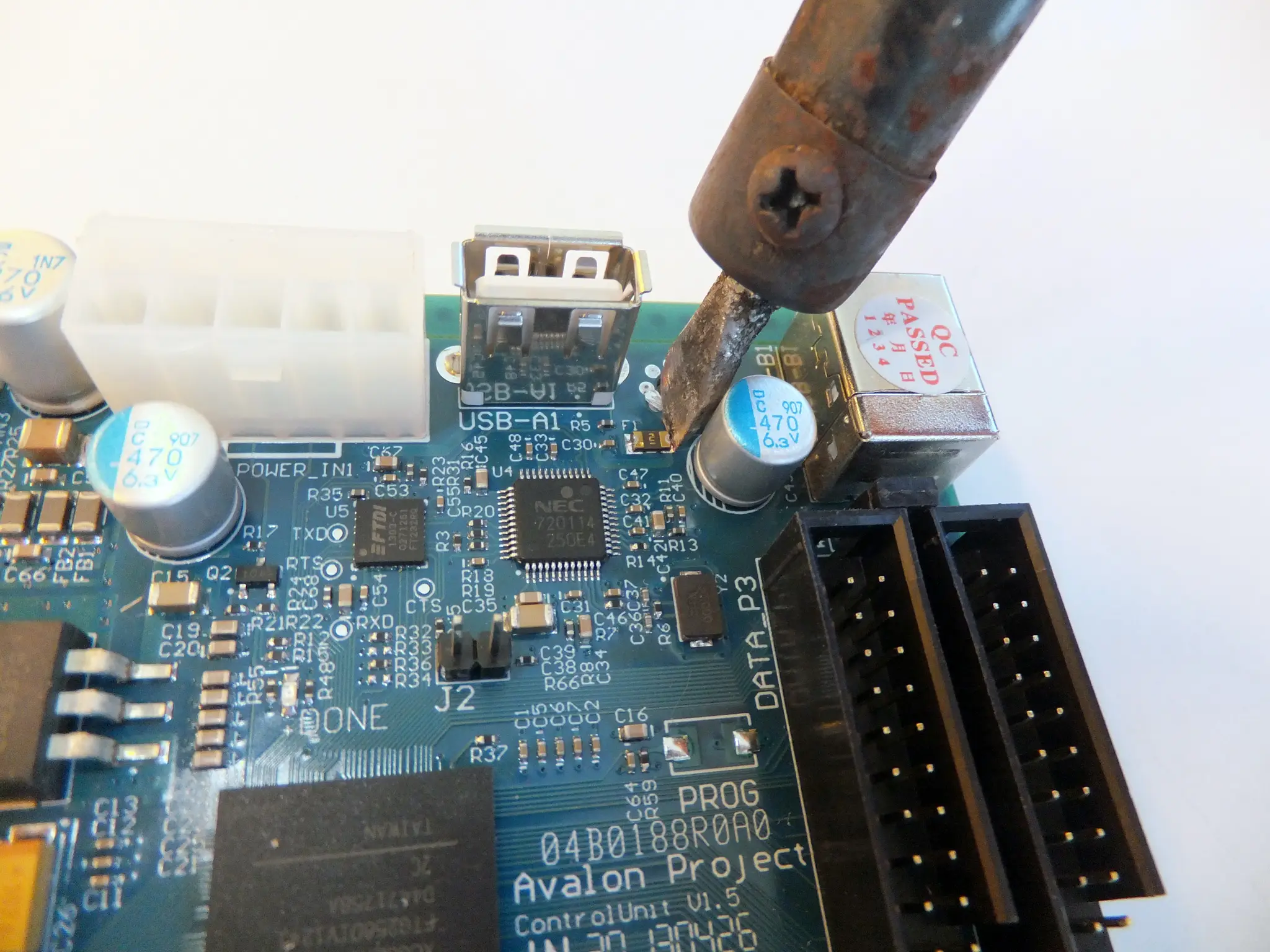

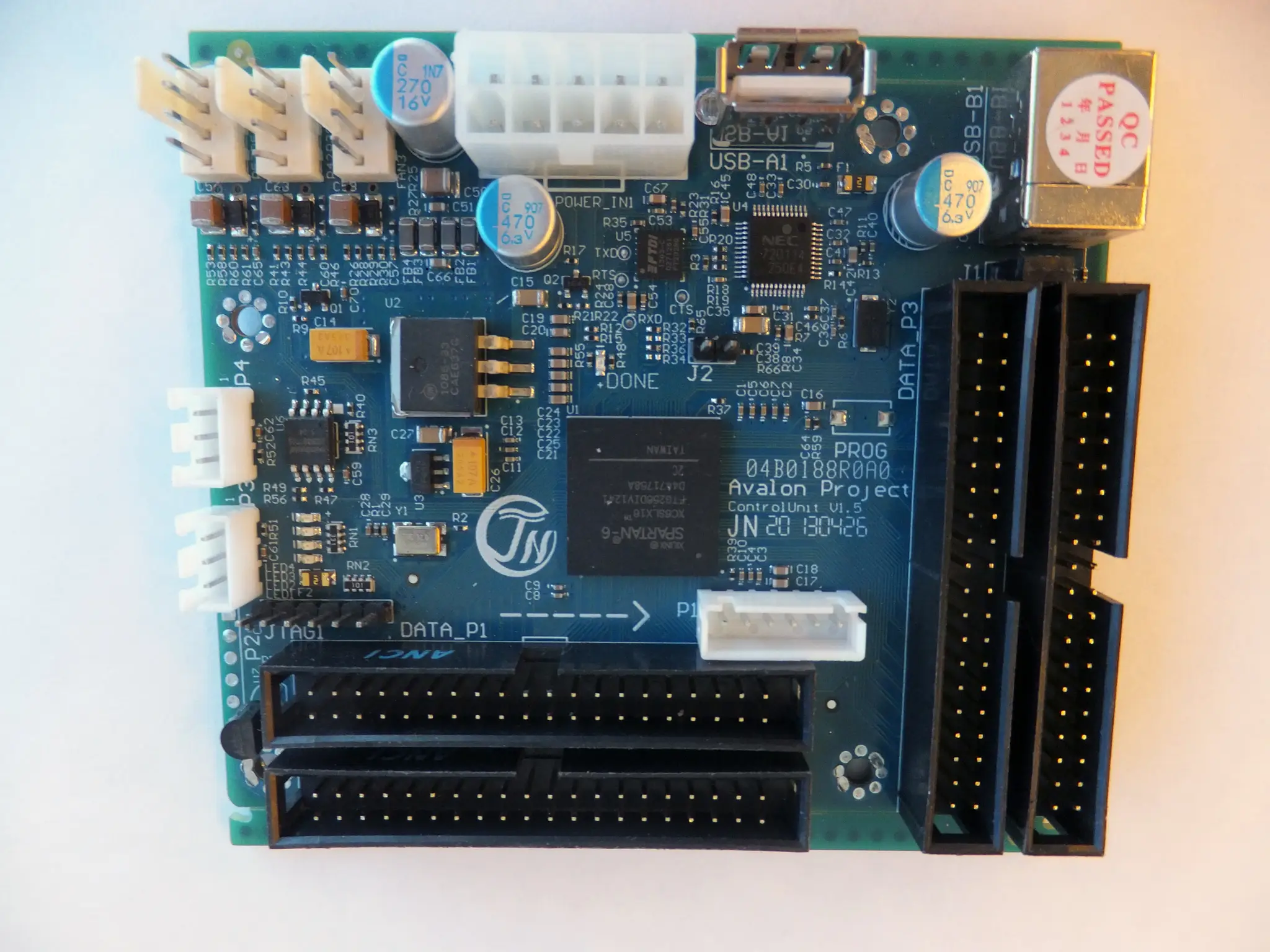

Чтобы устранить эту неисправность нужно удалить предохранитель F1 с платы, что и было сделано:

avalon f1 remove avalon f1 remove
avalon f1 remove avalon f1 remove

После этих манипуляций можно собрать майнер и провести первый запуск. По-умолчанию сетевому интерфейсу майнера присвоен адрес 192.168.0.100, поэтому для первоначальной настройки рекомендуется подключить его напрямую к компьютеру, прописать на сетевом интерфейсе компьютера адрес из подсети 192.168.0.*, например 192.168.0.101 и открыть в браузере адрес http://192.168.0.100.

Если было все сделано верно, то откроется страница с надписью «LuCI – Lua Configuration Interface», и через секунду будет перенаправление в веб-консоль OpenWrt с приглашением ввести логин и пароль. В качестве логина оставляем root, пароль можно оставить пустым и нажимаем Login.

В майнере по-умолчанию была установлена прошивка 200130419, в веб-интерфейсе которой есть три основных раздела: Status, System и Network

Начнем с Network, т.к. в первую очередь нам нужен доступ к майнеру. Сетевые интерфейсы настраиваются на вкладке Network -> Interface. На ней можно отключать или добавлять нужные интерфейсы, а также производить их настройку. Отдельно стоит отметить, что лучше использовать подключение по кабелю, чем беспроводное, если есть такая возможность, а Wi-Fi интефейс вообще отключить из-за возможных проблем с тем же злополучным USB контроллером.

В разделе System начнем настройку с установки пароля администратора, делается это на вкладке System -> Administration. Там же можно настроить доступ к майнеру через SSH. Еще одна полезная вкладка в разделе System называется Backup/Flush Firmware, к ней мы вернемся чуть позже.

Раздел, в котором придется работать чаще всего, называется Status, в нем отображаются текущие показатели системы и отдельных ее компонентов. Там же находятся настройки CGminer и мониторинг его работы. Рассмотрим эти две вкладки подробнее:

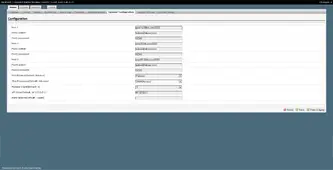

avalon CGminer_settings avalon CGminer_settings

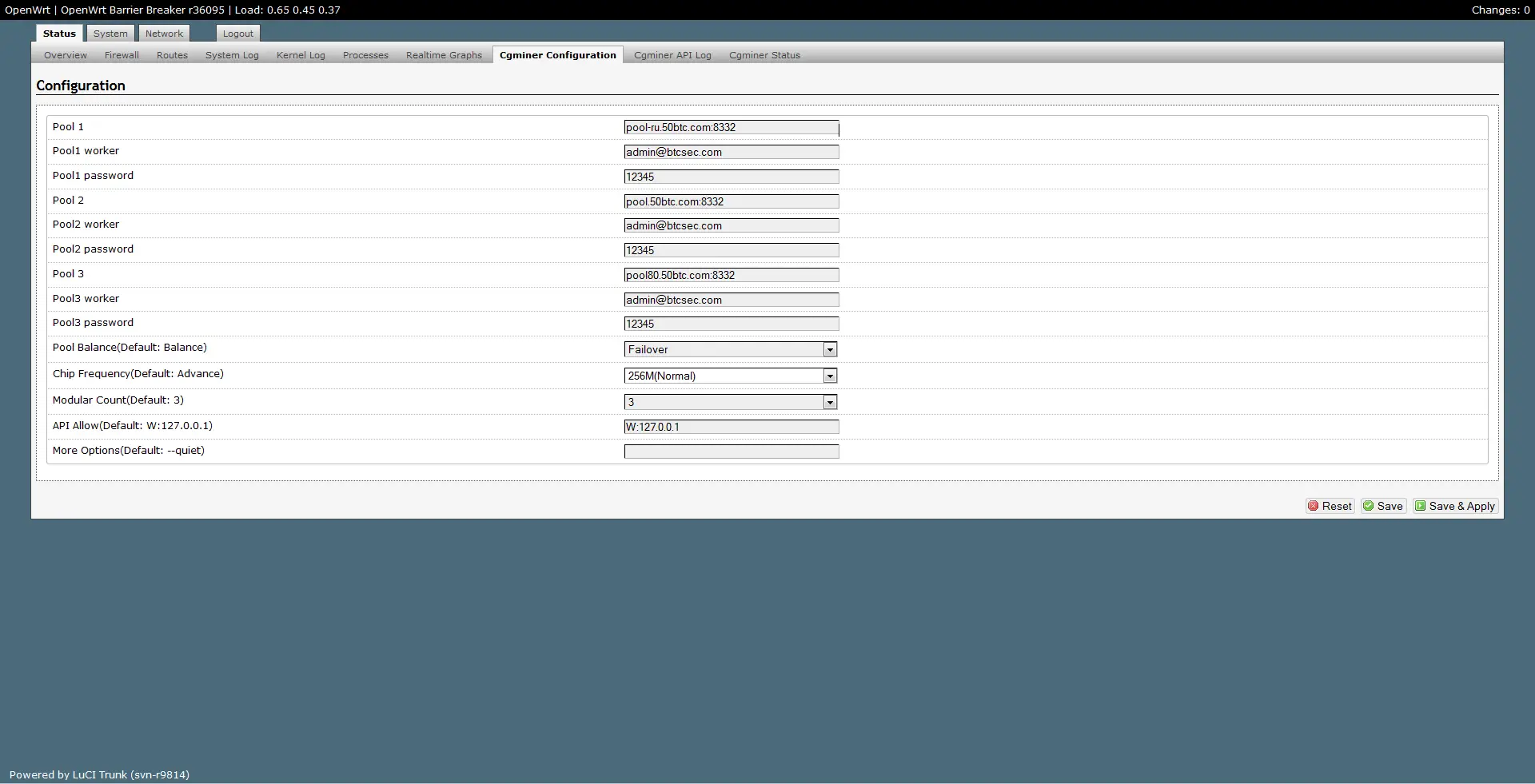

На странице CGminer Configuration можно указать три различных пула и режим переключения между ними:

  • Balance
  • Load Balance
  • Failover
Там же настривается частота работы чипов:
  • 256(normal)
  • 270(moderate)
  • 282(advance)
  • 300(extreme)
Здесь же можно указать сколько модулей установлено в майнере (3 или 4) и задавать дополнительные опции работы CGminer.

На странице CGminer Status отображается как общая статистика по майнеру, такая как время работы, количество запросов работы, принятых шар, отвергнутых шар, ошибок майнера и т.п., так и с разбивкой по пулам. Тут же отображается статус аппаратной части майнера: количество кластеров, количество чипов в кластере, частота их работы, температуры плат и текущая версия прошивки.

Прежде чем сравнивать результаты, убедимся, что сложность заданий не повлияет на результат. Для этого произвелись замеры показателей майнера на сложности 1 и сложности 64, длительность каждого замера составила 8 часов, чтобы удача майнера не влияла на результаты.

Таблица с результатами сравнения работы Avalon ASIC майнера при различной сложности заданий:

Mhash (средн.) Getworks Accepted Rejected HW Errors Discarded Stale Failures LocalWork
Diff 1 82262 4170 548469 2146 1098 8079 14 1 628547
Diff 64 82439 4527 8588 35 877 8751 0 1 629069

Как видно, 8588*64=549632, что за вычетом погрешности равно количеству принятых шар на единичной сложности. Аналогично с реджектами: 35*64=2240. Это и не удивительно, т.к. по количеству локальной работы видно, что показатели должны быть практически идентичны. Поэтому в дальнейшем будем считать, что сложность заданий на результаты тестов и заработок не влияют.

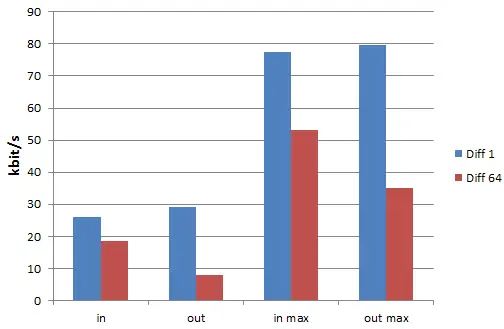

Раз уж речь зашла о разной сложности, посмотрим, какое потребление трафика происходит в каждом случае:

Как видно из скриншотов, на единичной сложности среднее значение использования входящего трафика составляет 26.03 kbit/s(3.25 kB/s) и 77.52 kbit/s(9.69 kB/s) в пике, исходящего - 29.26 kbit/s(3.66 kB/s) и 79.52 kbit/s(9.94 kB/s) в пике.

Для сложности 64 показатели в среднем в два раза ниже: входящий канал 18.62 kbit/s(2.33 kB/s) и 53.05 kbit/s(6.63 kB/s) в пике, исходящего - 8.12 kbit/s(1.01 kB/s) и 35.04 kbit/s(4.38 kB/s) в пике.

avalon diff

То есть изменение сложности с 1 на 64 даст в среднем выигрыш по входящему трафику в 1,4 раза, а по исходящему в 3,6 раза.

Поскольку прошивка 200130419 по-умолчанию поддерживала разгон всего лишь до 300MHz, в майнер была залита прошивка 20130519, которая позволяла выставлять частоы вплоть до 395MHz.

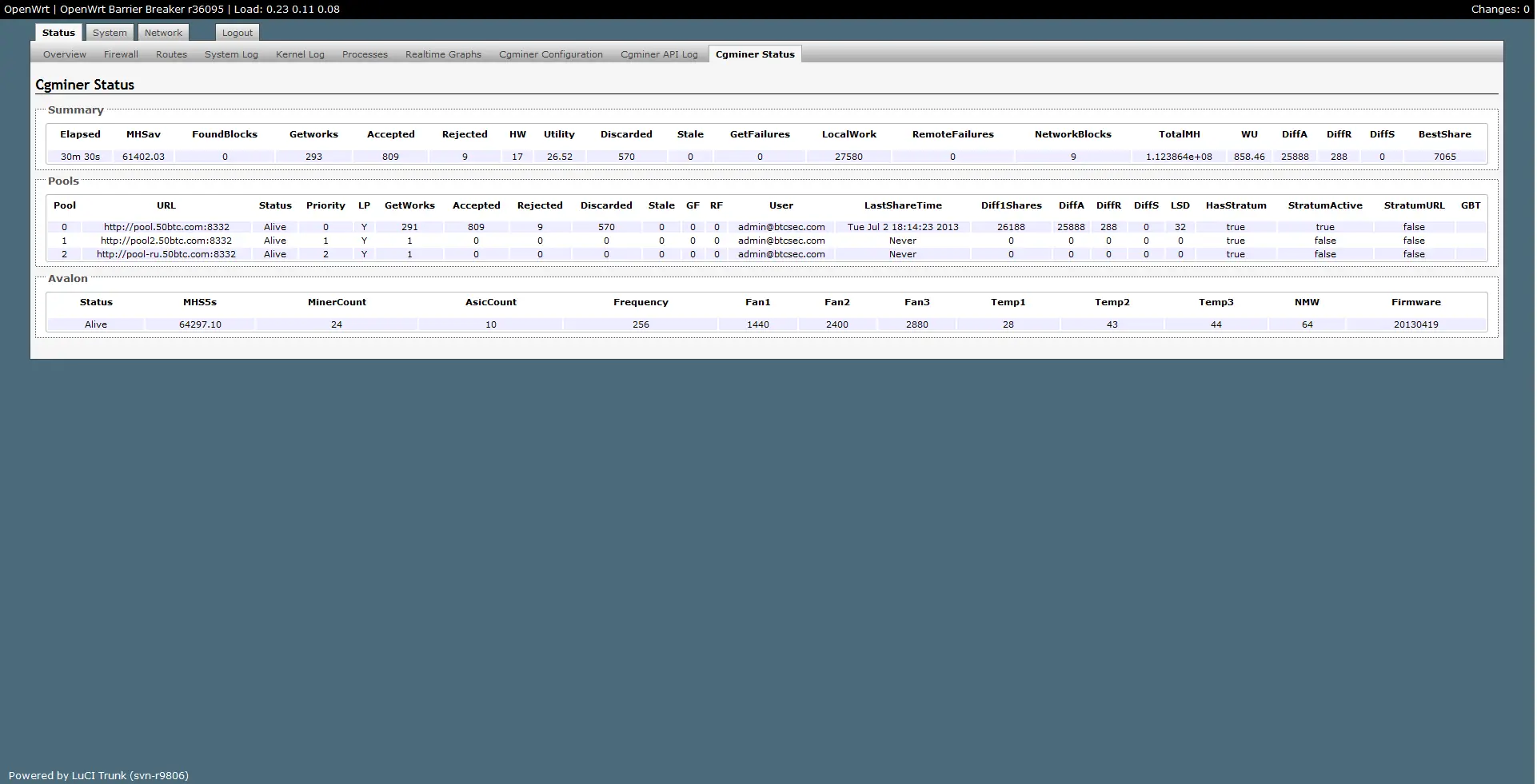

Таблица с результатами сравнения разгона Avalon ASIC майнера при различной сложности заданий представлена ниже. Каждый замер длился в среднем тридцать с половиной минут при сложности заданий 32.

MHz Mhash (средн.) Watt Getworks Accepted Rejected HW Errors Discarded Stale Failures LocalWork
256 61402 516 293 809 9 17 570 0 0 27580
270 64831 545 280 868 5 17 544 0 0 29254
282 66944 567 291 890 2 24 555 0 0 30202
300 71949 600 283 949 4 32 545 0 0 34174
325 77832 673 303 998 4 26 581 0 0 37956
335 79571 692 255 1041 9 31 479 1 1 38643
350 83950 723 292 1118 10 104 567 0 0 40202
355 84665 761 291 1111 2 338 559 0 0 41219
360 85462 772 296 1158 2 832 570 0 0 41206
365 86678 782 284 1125 7 1838 548 0 0 42554
370 87848 793 286 1046 4 3410 539 1 0 42472
375 88908 803 280 1001 2 5294 540 0 0 42545
380 89222 813 307 945 5 7554 592 0 0 43965

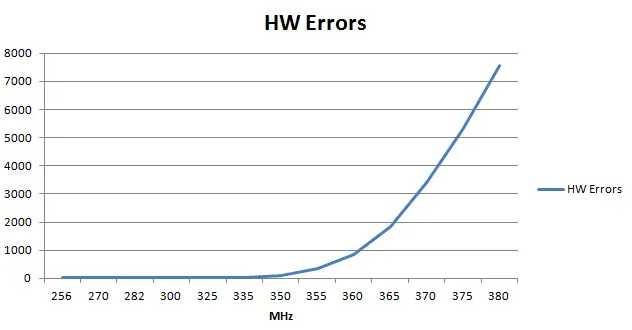

Как видно, количество аппаратных ошибок значительно возрастает при увеличении частоты работы майнера. При этом не всегда бОльшая частота и бОльший отображаемый хэшрейт означает, что майнер шлет больше решений.

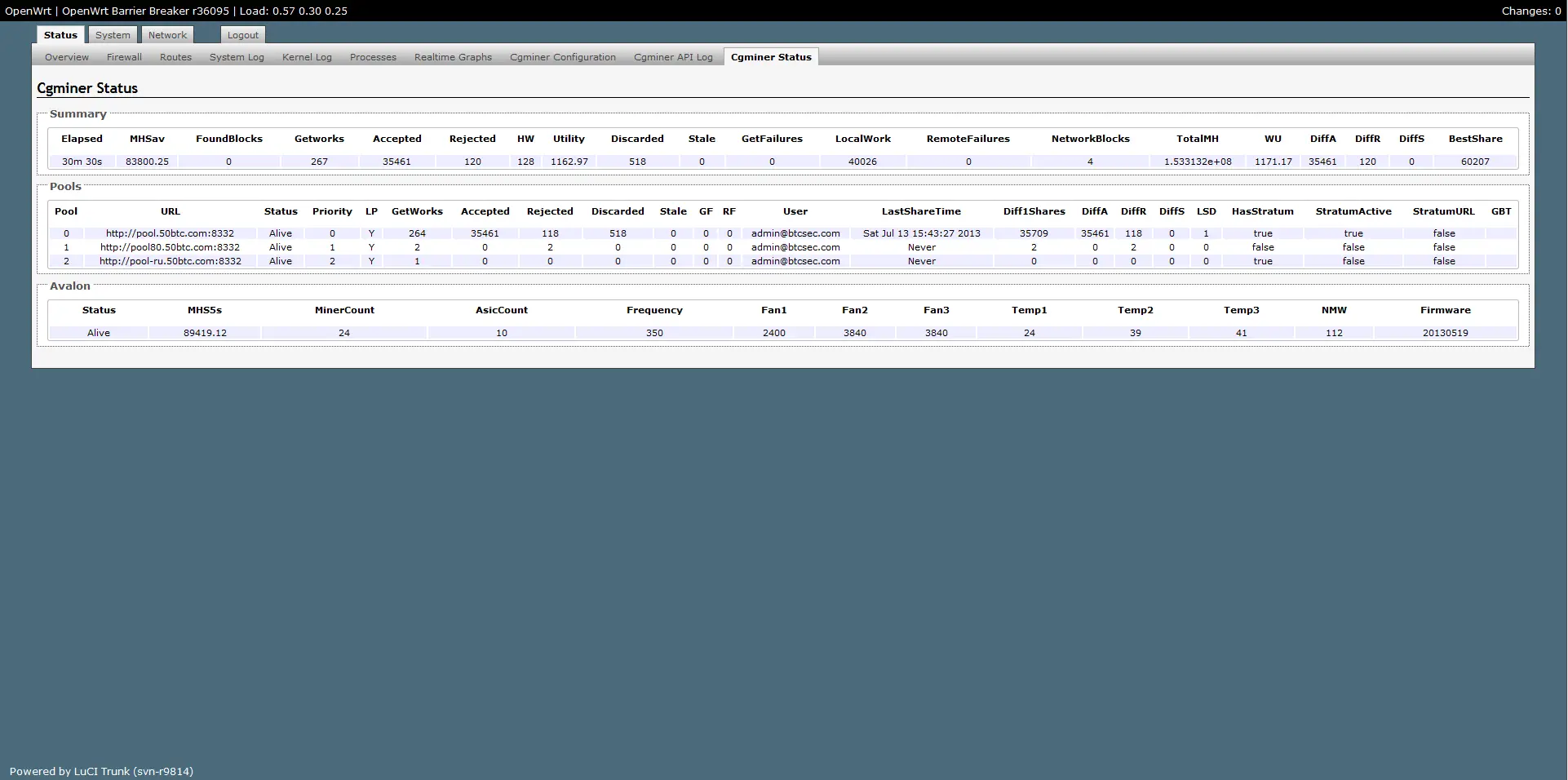

Стоит отметить, что уже при частоте 350MHz энергопотребление системы составило 723W, а у блока питания Enermax gx750 750W по спецификации на 12V канал максимальная выдаваемая мощность была 744W. Просадки напряжения на 12V канале также недвусмысленно намекали о приближении к потолку возможностей БП. И хотя значения не выходили за рамки ATX стандарта, было принято решение для продолжения разгона и замеров установить более мощный блок питания. В итоге место Enermax gx750 750W занял ETG ESP-1200-14G-P 1200W. С этим блоком питания во всех последующих экспериментах просадок на 12V канале не наблюдалось.

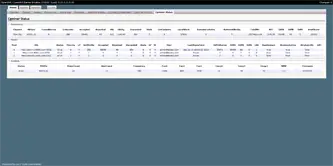

В качестве эксперимента прошивка 20130519 была сменена на прошивку 20130703 от kolivas. Она обладает несколько расширенным функционалом, в том числе возможностью автоподбора частот майнера.

Avalon 20130519 Avalon 20130703

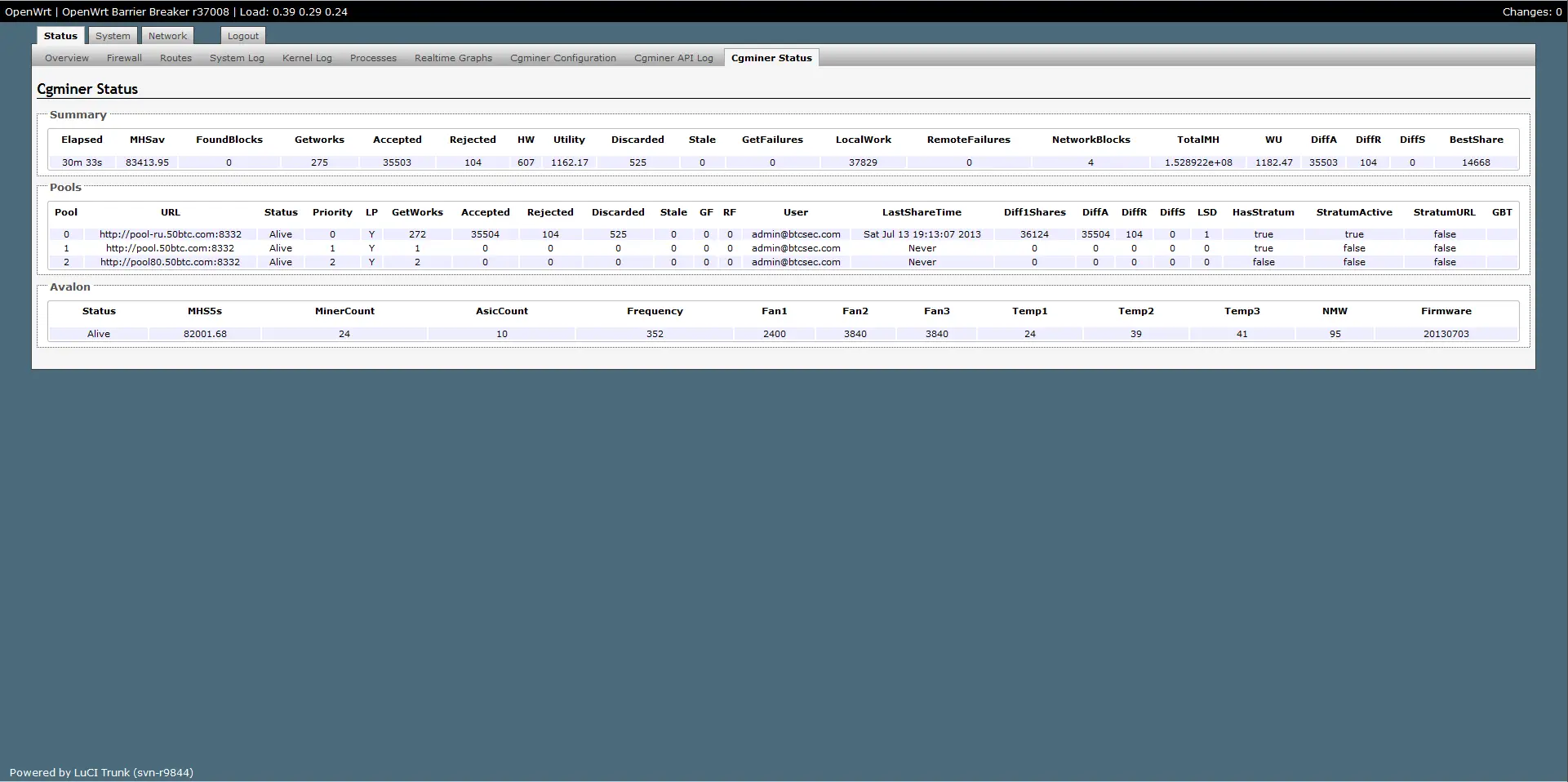

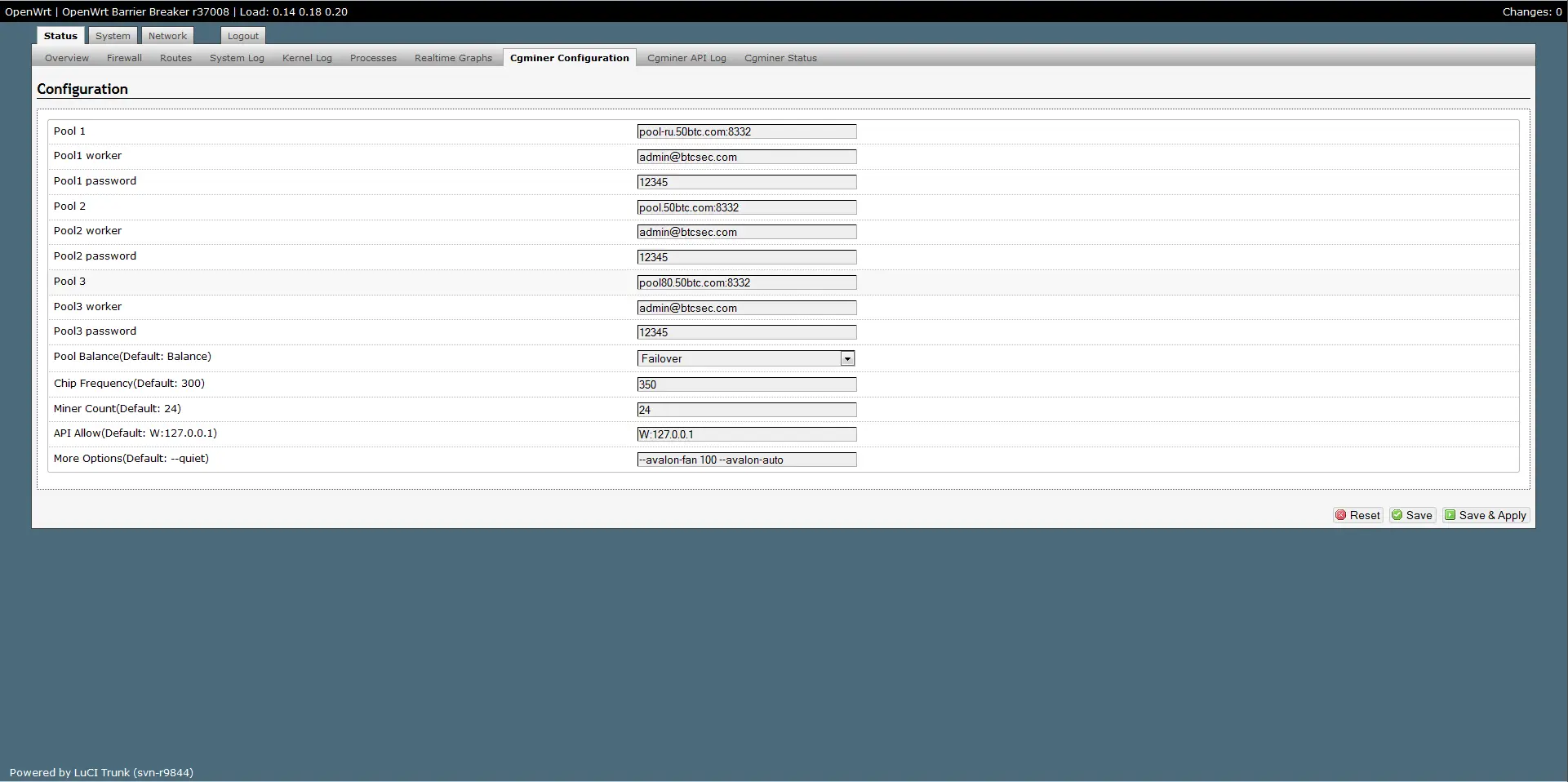

При выставлении режима auto в настройках, частота майнера устаканилась на отметке в 352MHz.

Avalon 20130703 fan auto Avalon 20130703 fan auto

Однако значительных улучшений эта прошивка не принесла, при примерно одинаковом количестве accepted шар значительно возросло количество HW ошибок. Поэтому остальные тесты проводились на прошивке 20130519.

При столь большом количестве ошибок в разгоне встал вопрос, насколько эффективно поднимать частоты майнера, и не изменится ли картина зависимости от сложности шар. Поэтому были сделаны дополнительные тесты на частотах от 350MHz на сложности 1 и сделано сравнение результатов.

MHz Mhash (средн.) Getworks Accepted HW Errors LocalWork Accepted/Work Profit
380 Diff 32 89222 307 30240 7554 43965 68.78% 116.8%
380 Diff 01 88434 295 30045 7597 43886 68.46% 116.0%
375 Diff 32 88908 280 32032 5294 42545 75.28% 123.7%
375 Diff 01 88175 308 32375 5109 42622 75.95% 125.0%
370 Diff 32 87848 793 33472 3410 42472 78.80% 129.3%
370 Diff 01 88004 302 34099 3274 42683 79.88% 131.7%
365 Diff 32 86678 284 36000 1838 42554 84.59% 139.0%
365 Diff 01 87195 299 35254 1791 42639 82.68% 136.2%
360 Diff 32 85462 296 37056 832 41206 89.92% 143.1%
360 Diff 01 85784 292 35492 1101 41219 86.10% 137.1%
355 Diff 32 84665 291 35552 338 41219 86.25% 137.3%
355 Diff 01 84139 285 35308 368 41261 85.57% 137.3%
350 Diff 32 83950 292 35776 104 40202 88.99% 138.2%
350 Diff 01 81085 300 34272 98 39202 87.42% 132.4%
335 Diff 32 79571 255 33312 31 38643 86.20% 128.7%
335 Diff 01 80101 282 34016 30 38901 87.42% 131.4%

Значение Accepted/Work показывает в процентах соотношение работы майнера и принятых пулом шар. На сколько процентов мы выиграли в производительности от разгона показывает значение Profit, оно рассчитывается как количество шар*100/количество шар за тот же период в номинальном режиме работы майнера. В итоге оказалось, что чем выше частота, тем соотношение работы майнера и принятых пулом шар меньше, а выигрыш от разгона растет только до определенного предела, после чего начинает падать несмотря на дальнейшее увеличение частот. Наиболее эффективной частотой оказалась отметка в 360MHz, на ней количество отправленных корректных шар было максимальным.

Несмотря на то, что майнер Avalon является устройством, которое может выполнять очень ограниченные задачи, помимо майнинга Bitcoin на нем можно заниматься майнингом и других криптовалют, которые как и Bitcoin используют двойное SHA2 хеширование. Стоит отметить, что для валют, которые используют иной алгоритм, например scrypt в Litcoin, майнер Avalon использовать не получится.

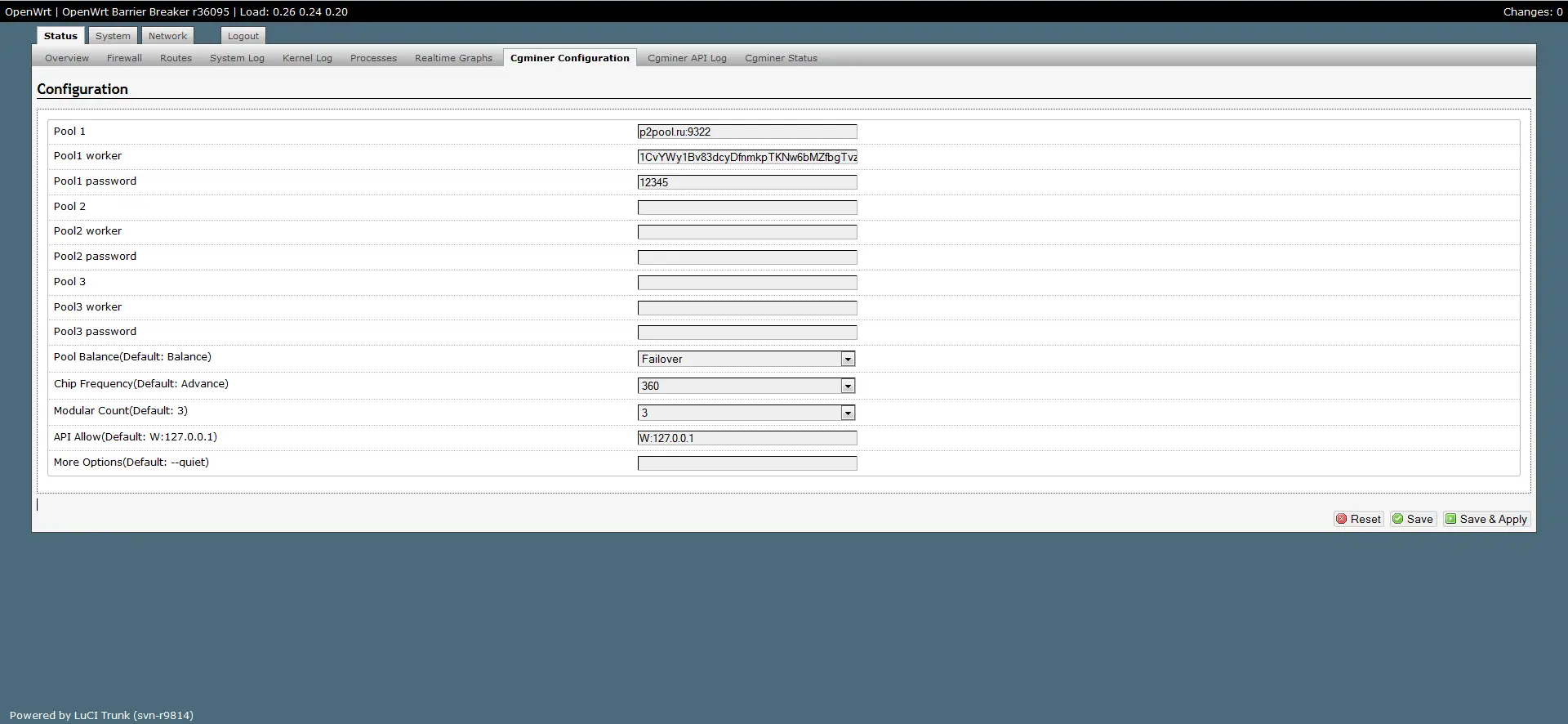

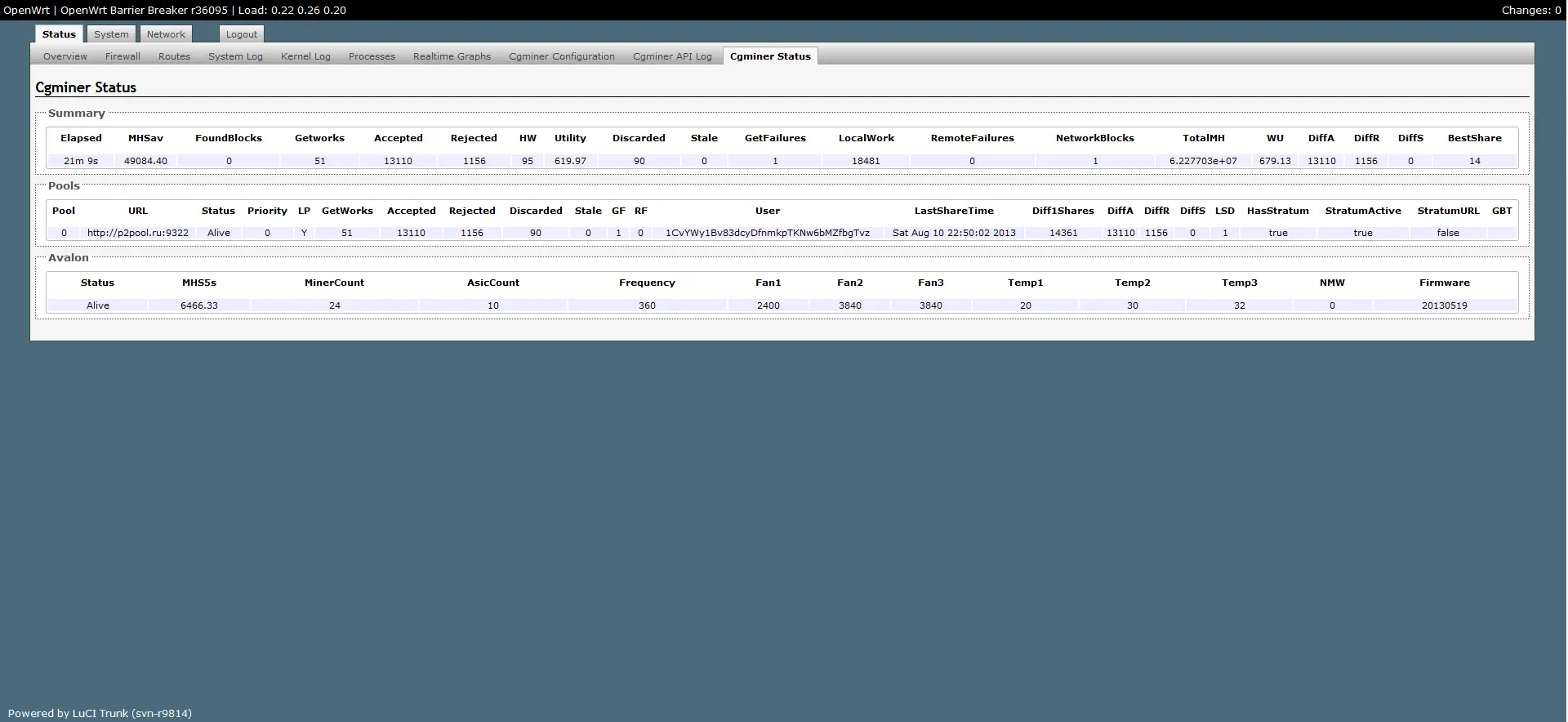

Для примера настроим майнинг криптовалюты Terracoin. Для этого был выбран пул p2pool.ru. Как видно по скриншотам, майнинг запустился без каких-либо проблем:

Avalon Terracoin Avalon Terracoin

В подведении итогов хочется сказать, что Avalon miner оставил после себя двоякое ощущение. С одной стороны это мощный майнер, у которого, к тому же, можно с помощью разгона увеличить штатную производительность на 40%. С другой стороны, качество сборки и ошибки в разработке устройства оставляют негативный осадок. Без разборки и подключения нужных разъемов он не заработал вообще, а без вмешательства с паяльником мог прослужить недолго из-за ошибок схемотехники. В процессе тестов майнер несколько раз зависал так, что не помогал удаленный сброс настроек и даже перепрошивка майнера, помогало только отключение по питанию с последующим включением. Судя по отзывам и фотографиям на форумах, другие пользователи тоже сталкиваются с проблемами и браком этого майнера. Для желающих установить майнер вдали от жилого помещения это может быть важно. А желающие явно будут, так как в разгоне майнеру требуется выставить обороты вентиляторов в 100%, что созданию акустического комфорта рядом явно не способствует. Еще из проблем во время тестов можно отметить то, что иногда майнер не мог зарезолвить доменное имя пула, хотя настройки от DHCP сервера получал корректные, и компьютеры в той же подсети с теми же настройками таких проблем не имели. Позже ошибка пропадала сама собой.

Тем не менее, со своей основной задачей майнер справляется. Эта маленькая коробочка по вычислительной способности мощнее чем крупные фермы на видеокартах, при этом обладает значительно меньшим энергопотреблением и занимает мало места. Устройства от Avalon были одними из первых ASIC майнеров доступных рядовым "шахтерам". Тем, кому посчастливилось получить майнеры из первых батчей, они уже принесли немалые доходы. Явно после первой волны пойдут и другие, еще более энергоэффективные и быстрые ASIC майнеры, так что нам остается только следить за бурно развивающимся прогрессом в стане ASIC устройств для майнинга Bitcoin.
