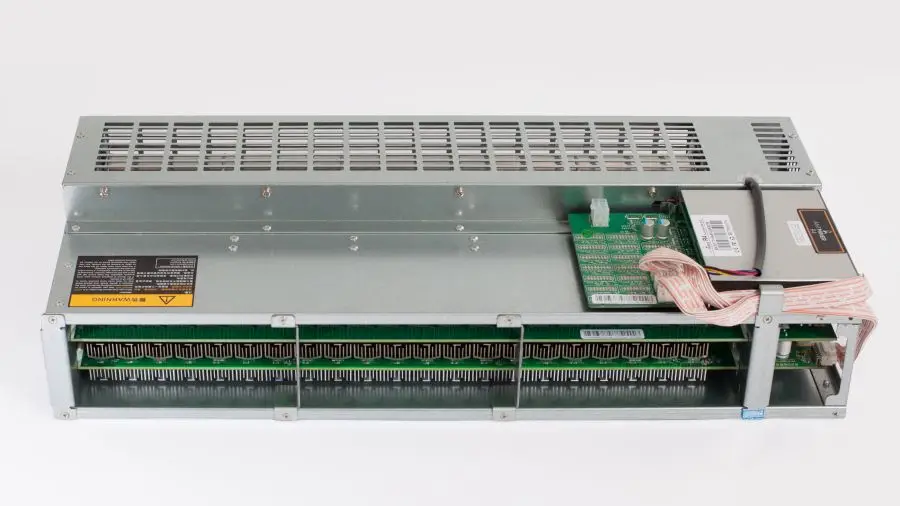

Обзор ASIC майнера Antminer R4: тихий, пушистый, домашний - Часть I

Antminer R4 top

Вышедший весной Antminer S9 был встречен достаточно противоречиво - несмотря на впечатляющие показатели производительности и энергоэффективности, он превзошел всех своих предшественников и конкурентов еще по одному показателю - воздействию на слуховые нервы своего владельца. Шум можно частично скомпенсировать заменой штатных вентиляторов на более тихие, и все же для домашнего майнинга эта модель годится с ограничениями.

Получив приличное количество негативных отзывов, компания Bitmain приступила к разработке майнера, предназначенного для работы в домашних условиях. И вот, в последнюю неделю августа, в продаже появился Antminer R4. В нем производитель изменил некоторым своим привычкам, но главная задача - снижение шума при сохранении производительности - была решена успешно.

Получение и распаковка

Новый одомашненный Антмайнер появился у меня 5 сентября в сопровождении курьера EMS. Доставка из Китая заняла чуть больше недели.

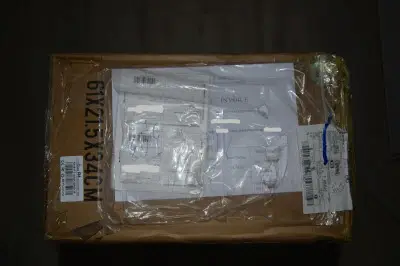

Увидев внушительных размеров коробку - вдвое больше, чем у "нечетных" Антов, я подумал, что в ней вместе с майнером каким-то образом оказался и блок питания или что-то еще полезное, но курьер меня в этом сразу разубедил. На самом деле, майнер и блок питания несколько разошлись в пути и приехали с разницей в сутки.

Antminer R4 pack 1
Antminer R4 pack 2
Antminer R4 pack 3

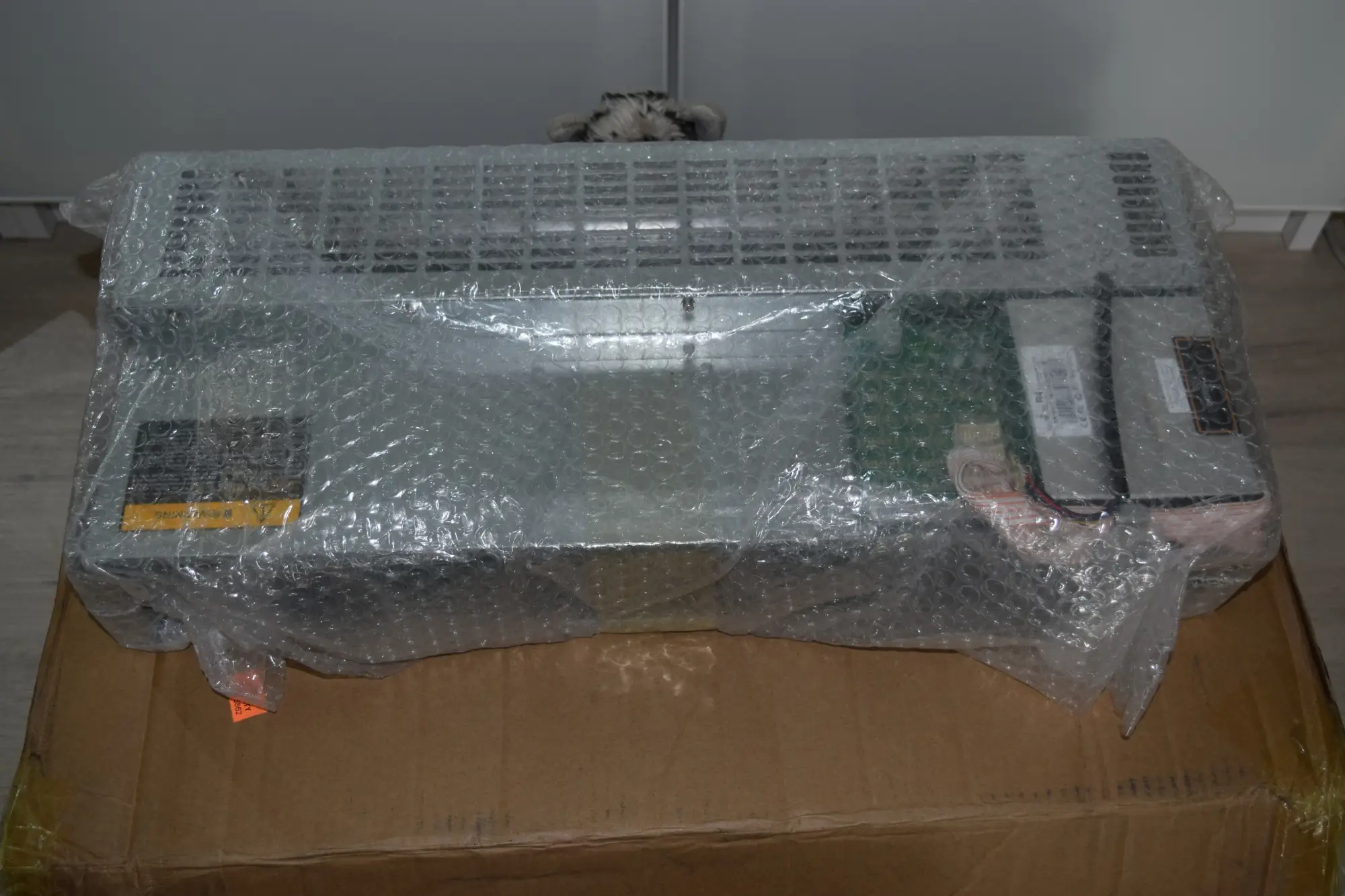

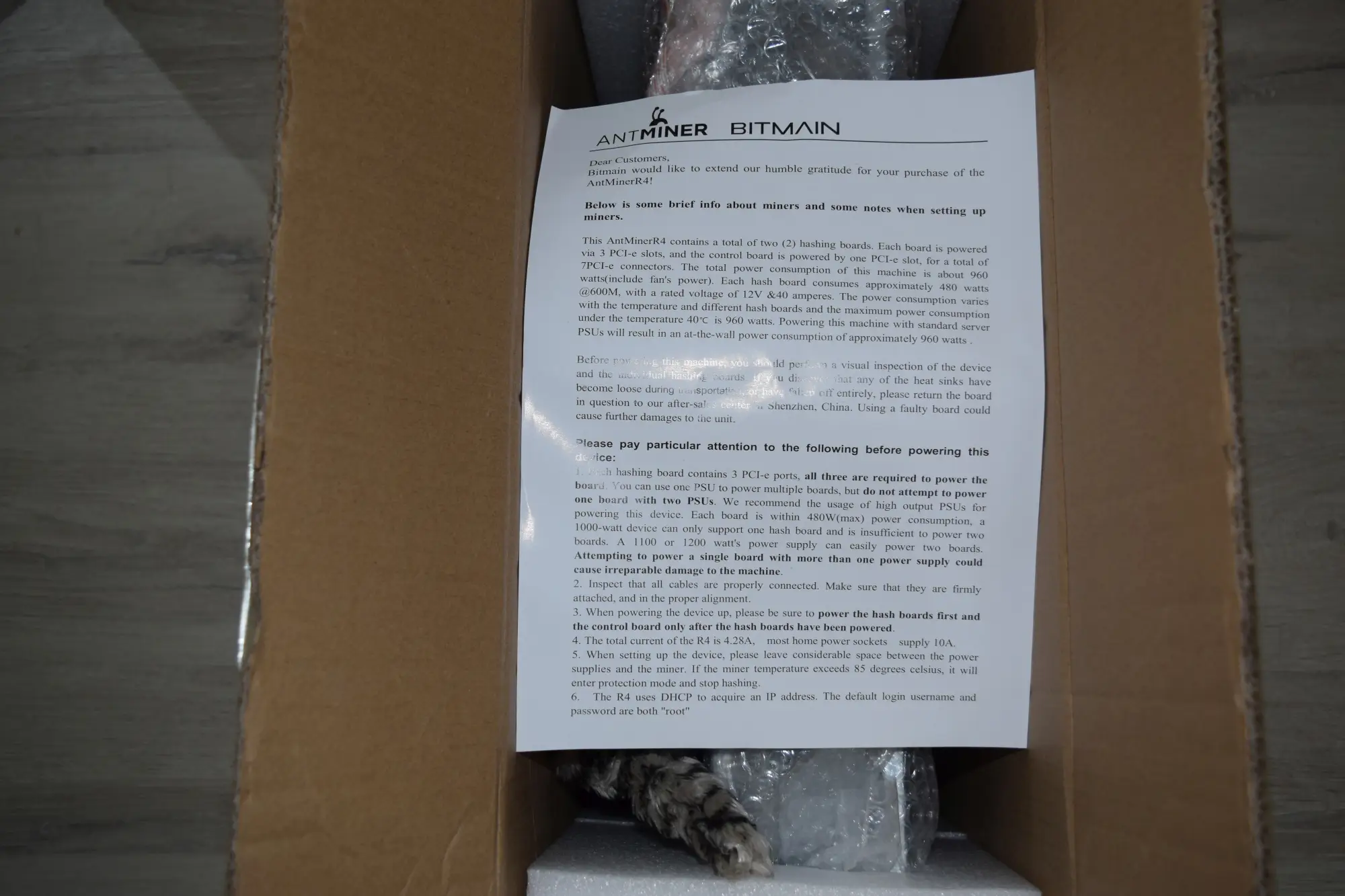

Конечно же, мне стало интересно, что находится в такой вместительной коробке. Но поставка, как и у S9, оказалась предельно аскетичной. Кроме майнера, в ней находился листок бумаги, на котором имеются краткие сведения о конструкции майнера, энергопотреблении и подключении, а также описано, что нельзя делать с майнером, и что делать, если вы все-таки сделали то, что нельзя делать.

Antminer R4 pack 4
Antminer R4 pack 5

Согласно инструкции, я долго и старательно тряс майнер, но все было тихо. Радиаторы и прочие детали остались на месте. Не гремели и жестко закрепленные платы хэширования.

Особенности конструкции

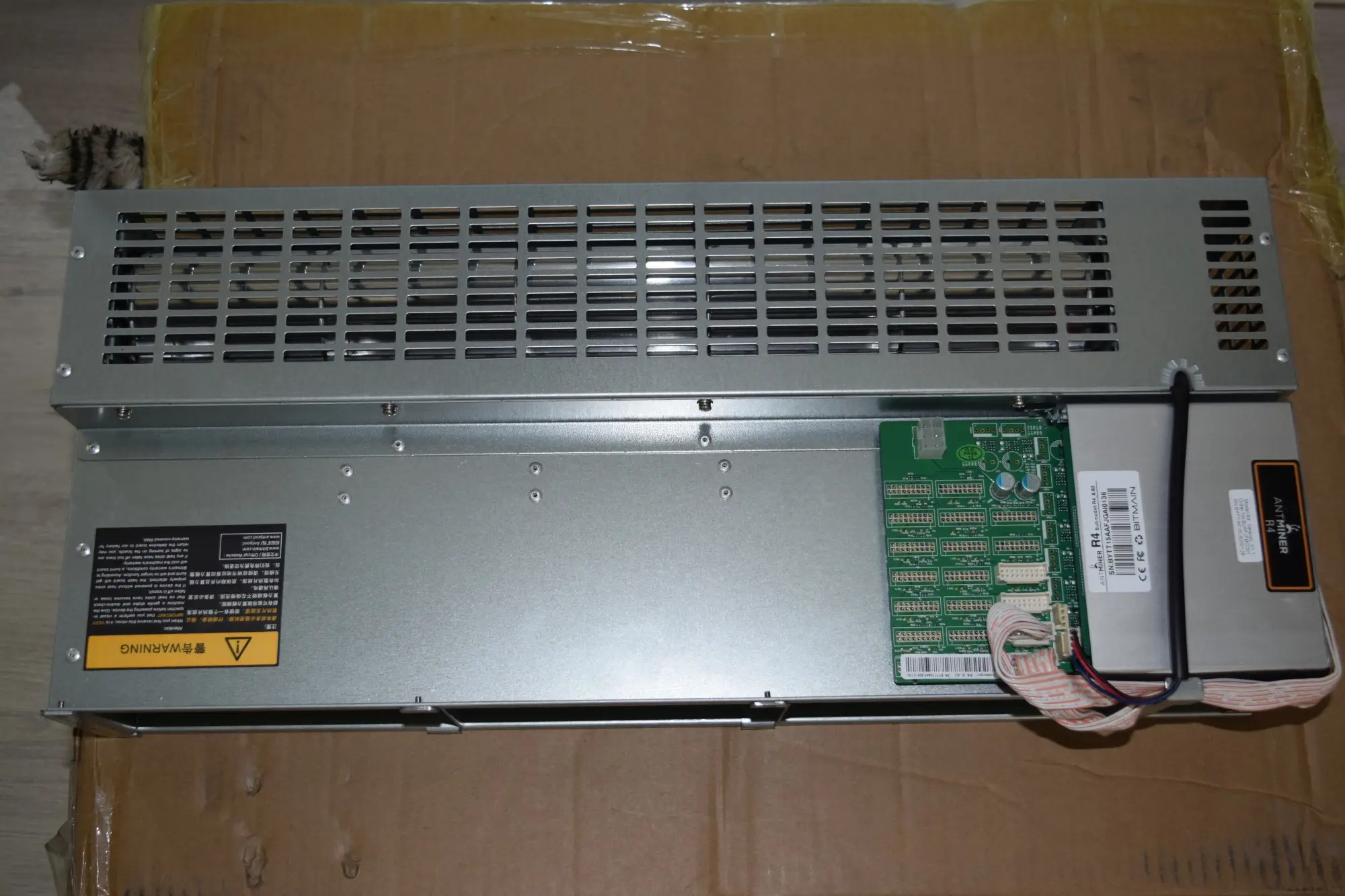

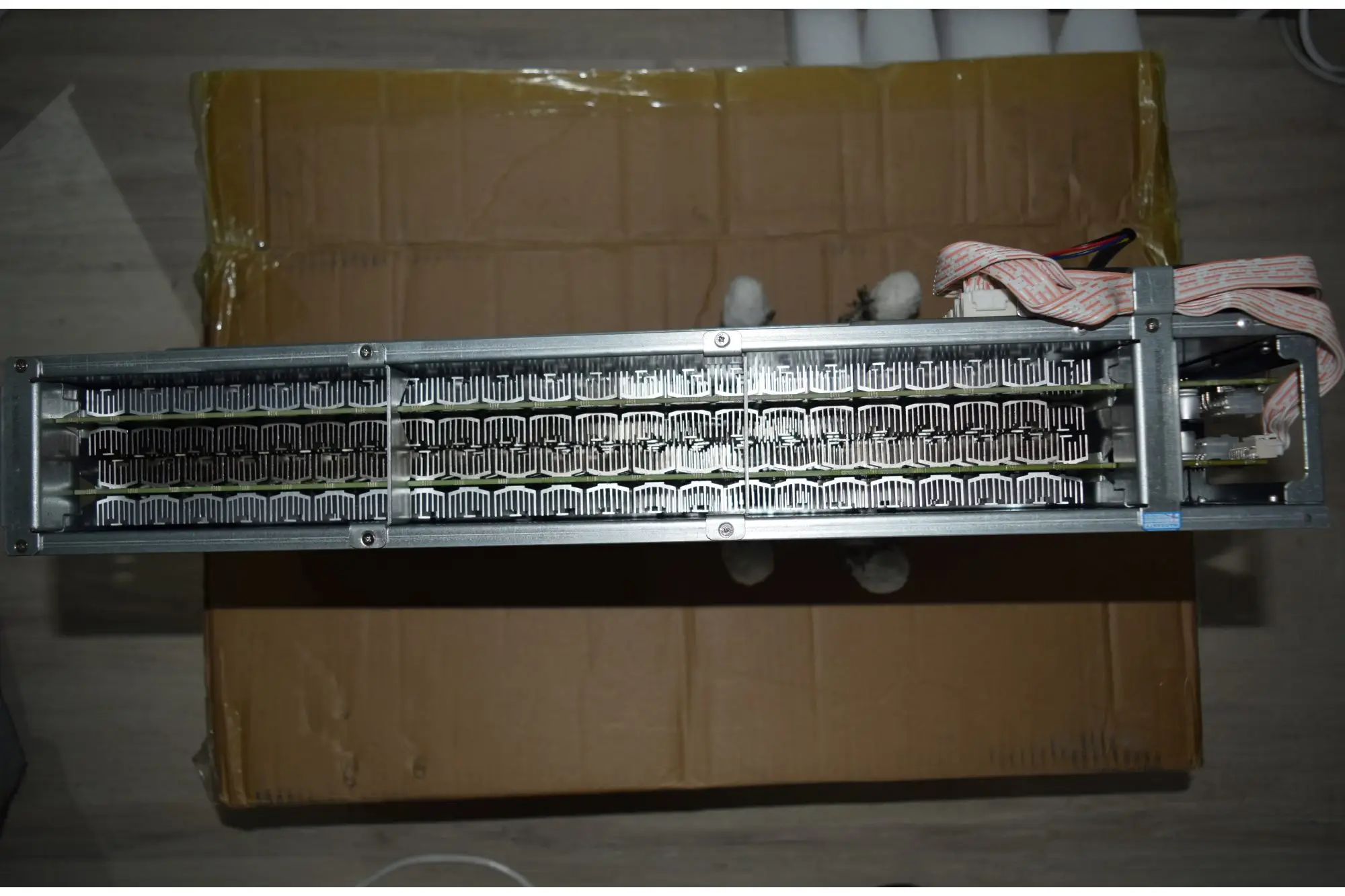

После извлечения Antminer R4 из коробки, сразу стали заметны его отличия от всех предыдущих моделей компании. При меньшем на треть хэшрейте по сравнению с S9, он значительно превосходит по габаритам старшего брата, его измерения составляют 51*22*10 см по сравнению с 35*13.5*15 см у S9. Корпус изготовлен из скрепленного заклепками стального листа толщиной 1.5 мм, и разбирается на три части. Корпус не гуляет и не прогибается.

В то время как S9 можно разобрать любой попавшейся под руку крестовой отверткой, для разборки R4 нужно взять инструмент потоньше и запастись терпением - винтов в нем значительно больше.

В собранном виде майнер напоминает небольшой рояль, под крышкой которого вместо клавиш находятся платы хэширования. Такая интересная форма происходит от более массивной системы охлаждения, о которой ниже.

Antminer R4 cons 1
Antminer R4 cons 2
Antminer R4 cons 3

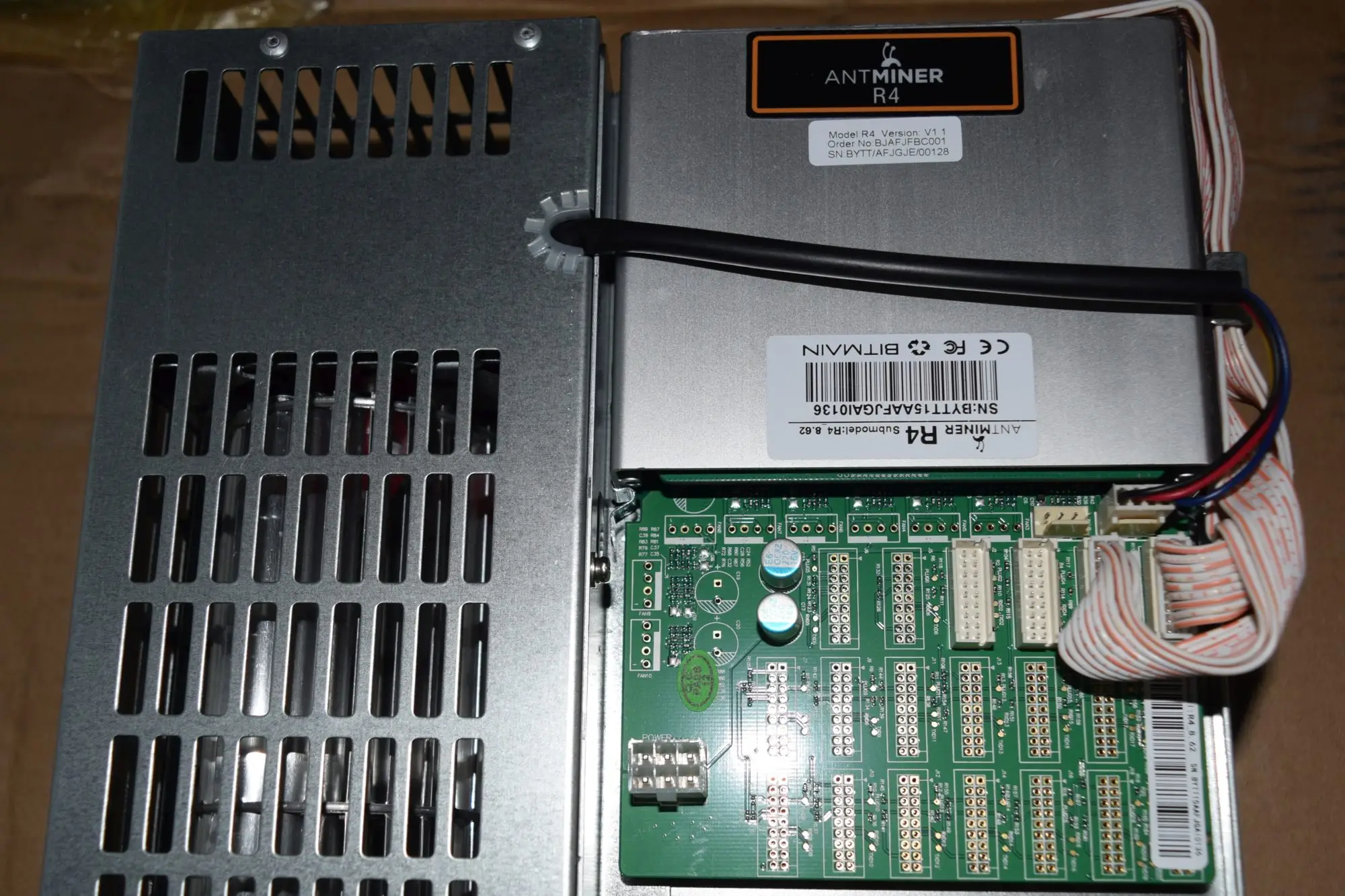

Antminer R4 во всем, кроме корпуса и вентиляции, очень похож на своего "старшего брата" - S9. Он основан на тех же 16 нм чипах BM1387 с энергоэффективностью около 0.1 Вт/Гх/с. Управляющий модуль BB Board и веб-интерфейс полностью идентичны. Майнинговое ПО - BMminer версии 1.0.0, введенный в поздних батчах S9 - представляет собой закрытую модификацию cgminer от Bitmain.

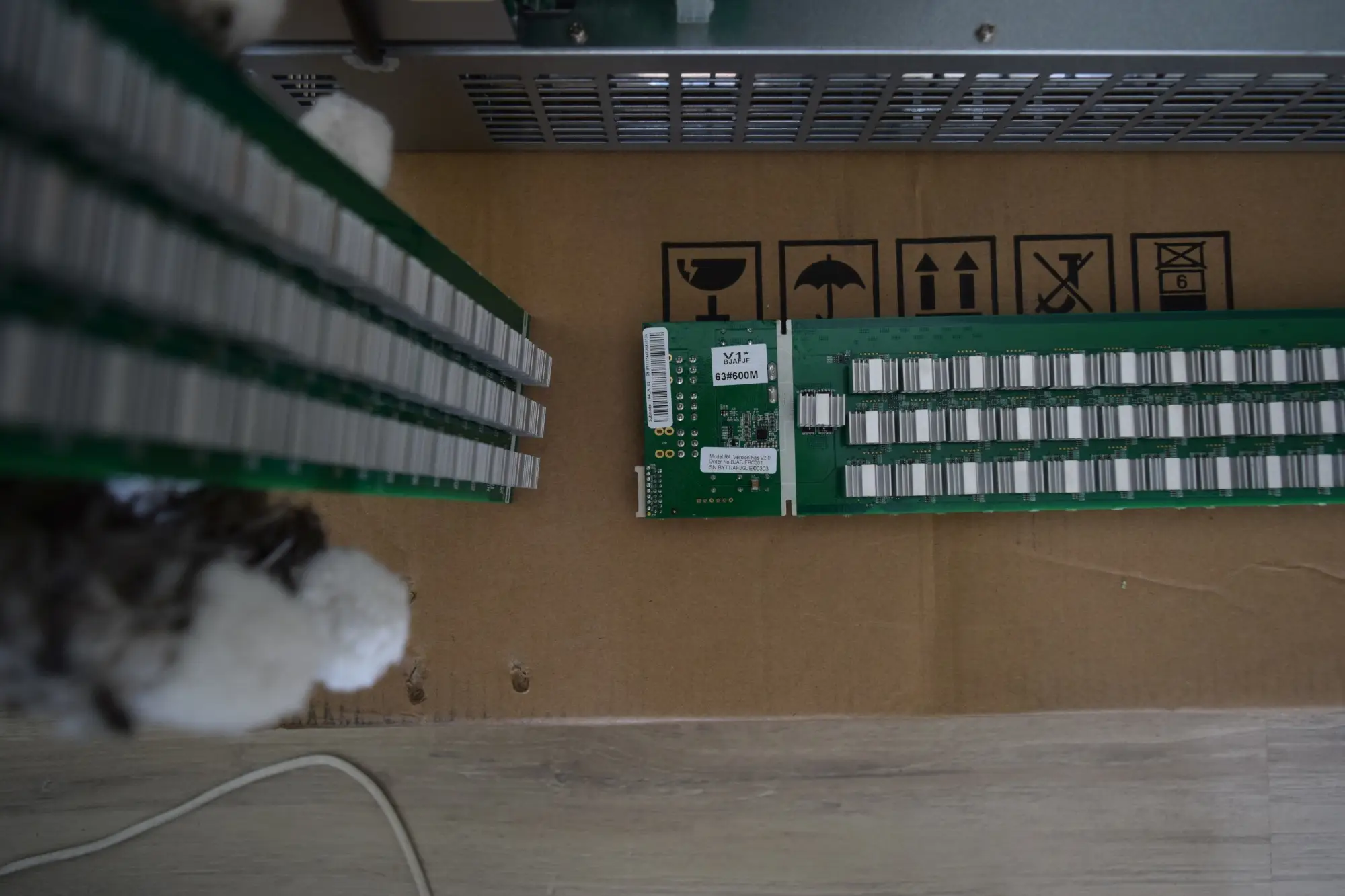

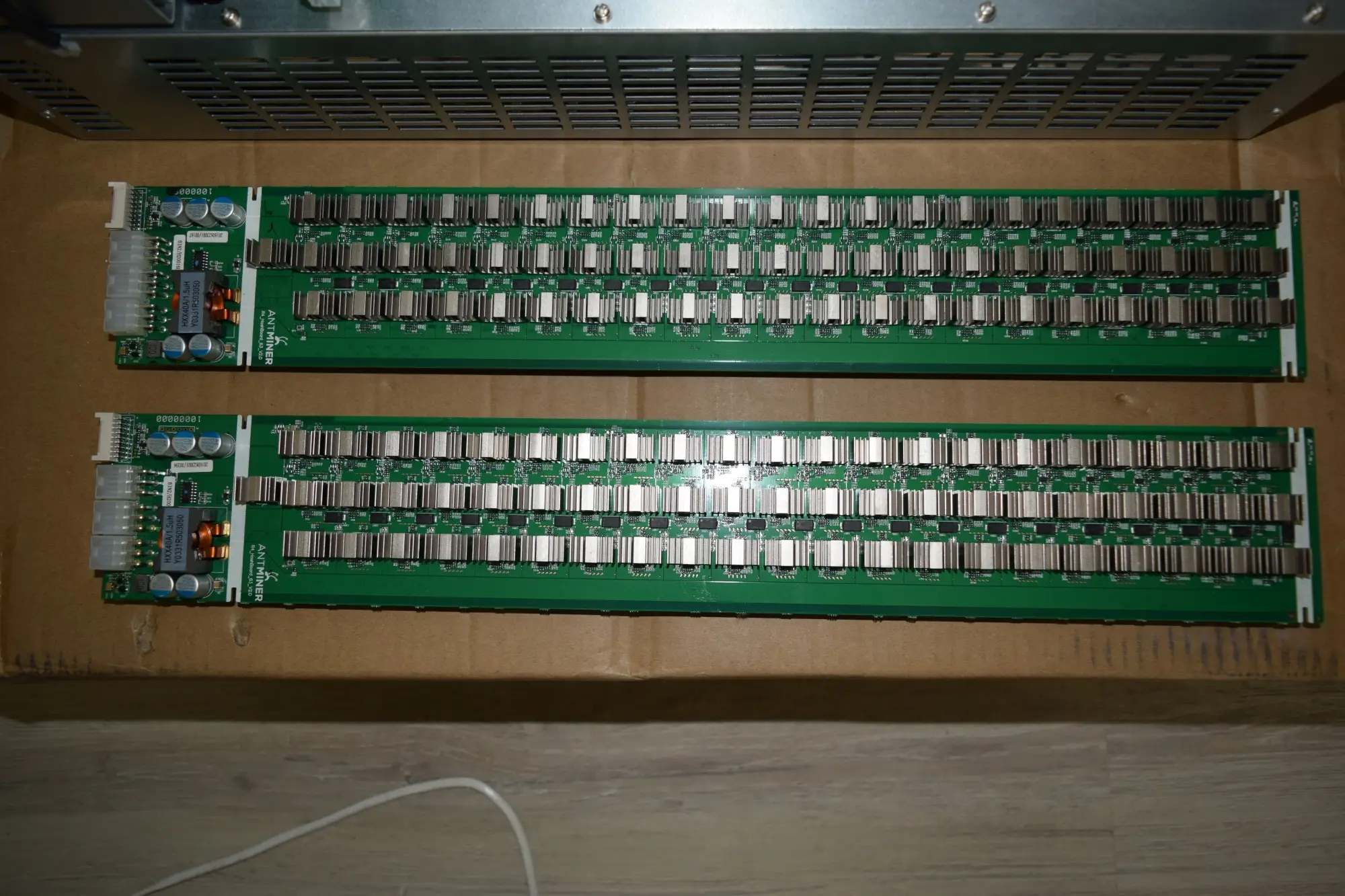

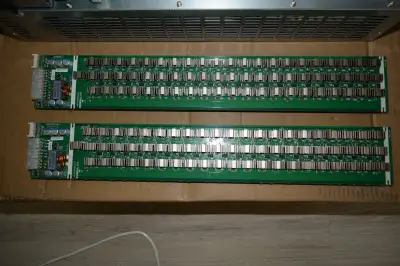

В отличие от S9, внутри R4 находятся только две платы хэширования, также по 63 чипа, но они имеют более вытянутую форму и чипы расположены не в шесть рядов, а в три. Сделано это для повышения эффективности продува - в R4 он не продольный, как в других Антмайнерах, а поперечный.

Antminer R4 cons 10
Antminer R4 cons 8
Antminer R4 cons 9

Производительность устройства с заводской частотой 600 МГц заявлена в 8.6 Гх/с, а энергопотребление из розетки - около 960 Вт. Разводка плат несколько отличается от S9, но большинство компонентов на них идентичны.

Antminer R4 cons 5
Antminer R4 cons 6
Antminer R4 cons 7

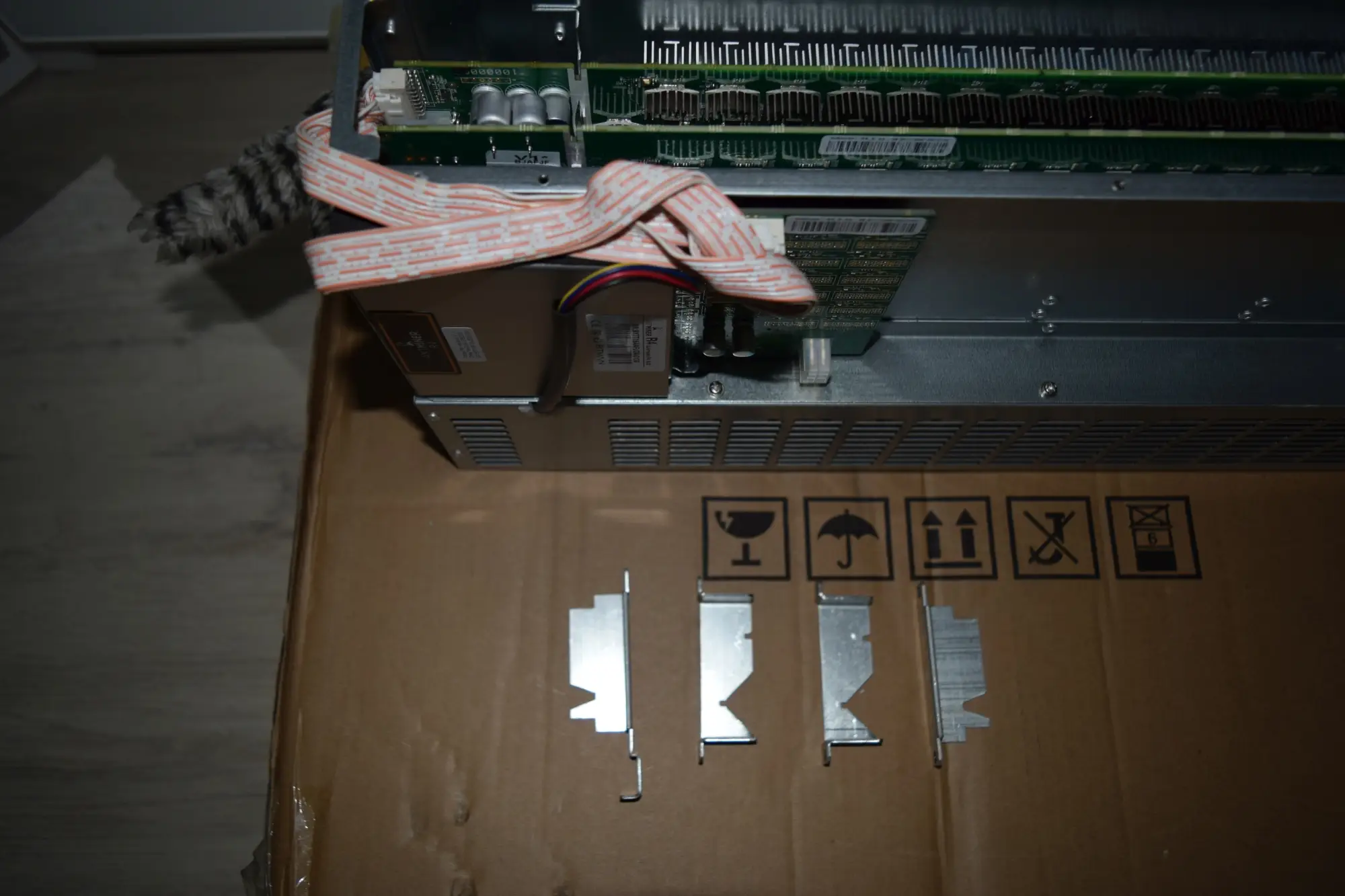

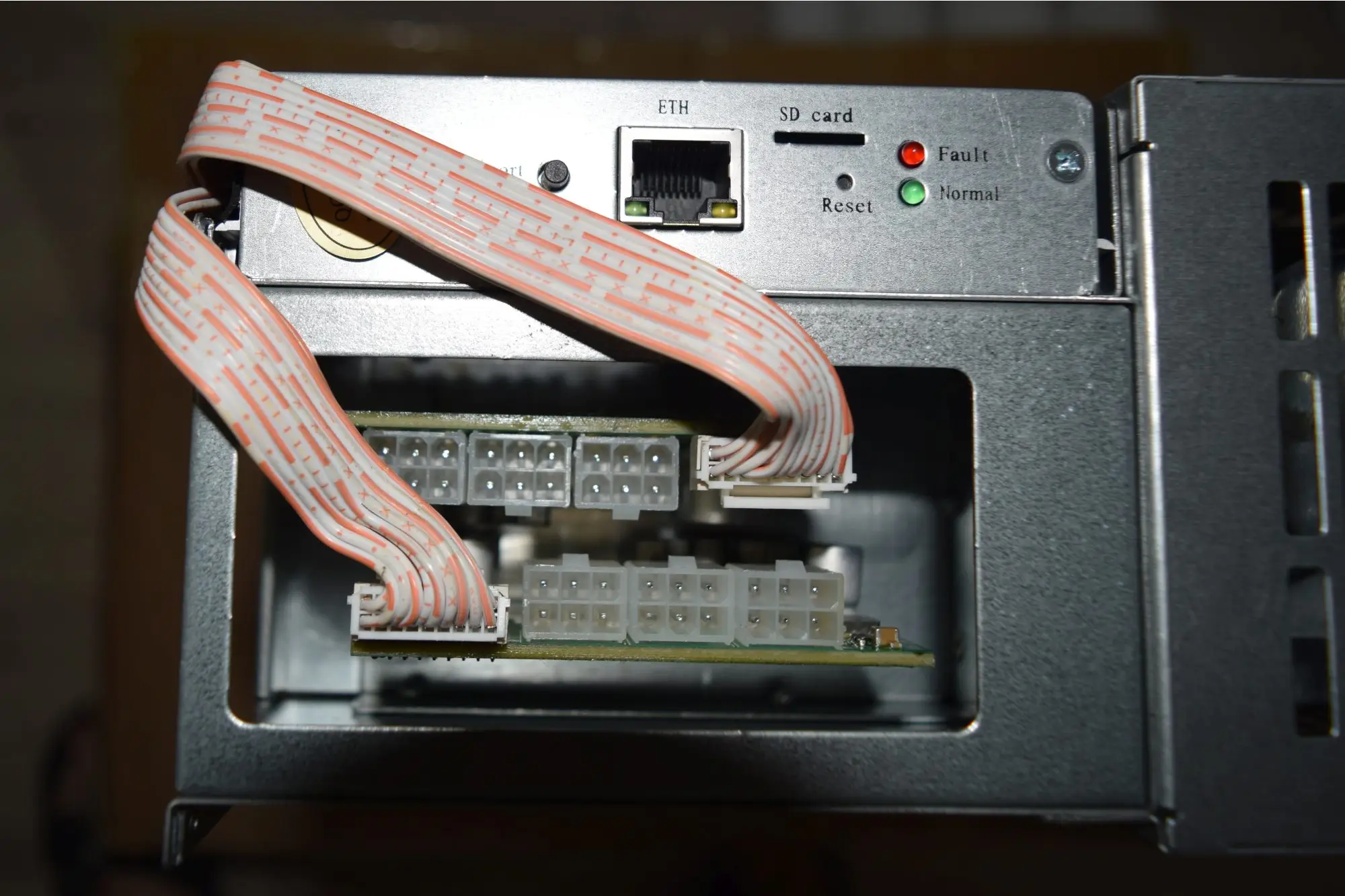

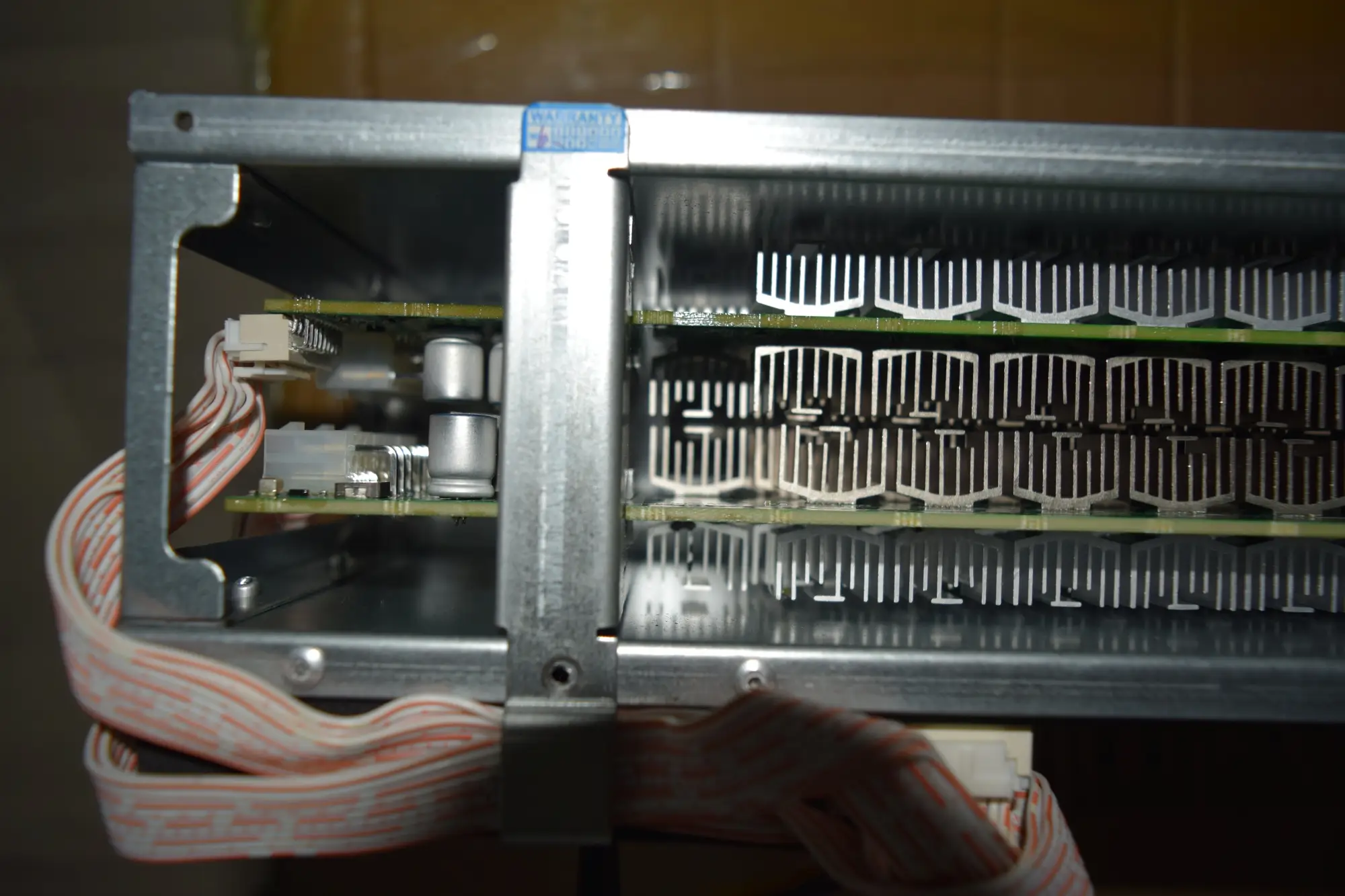

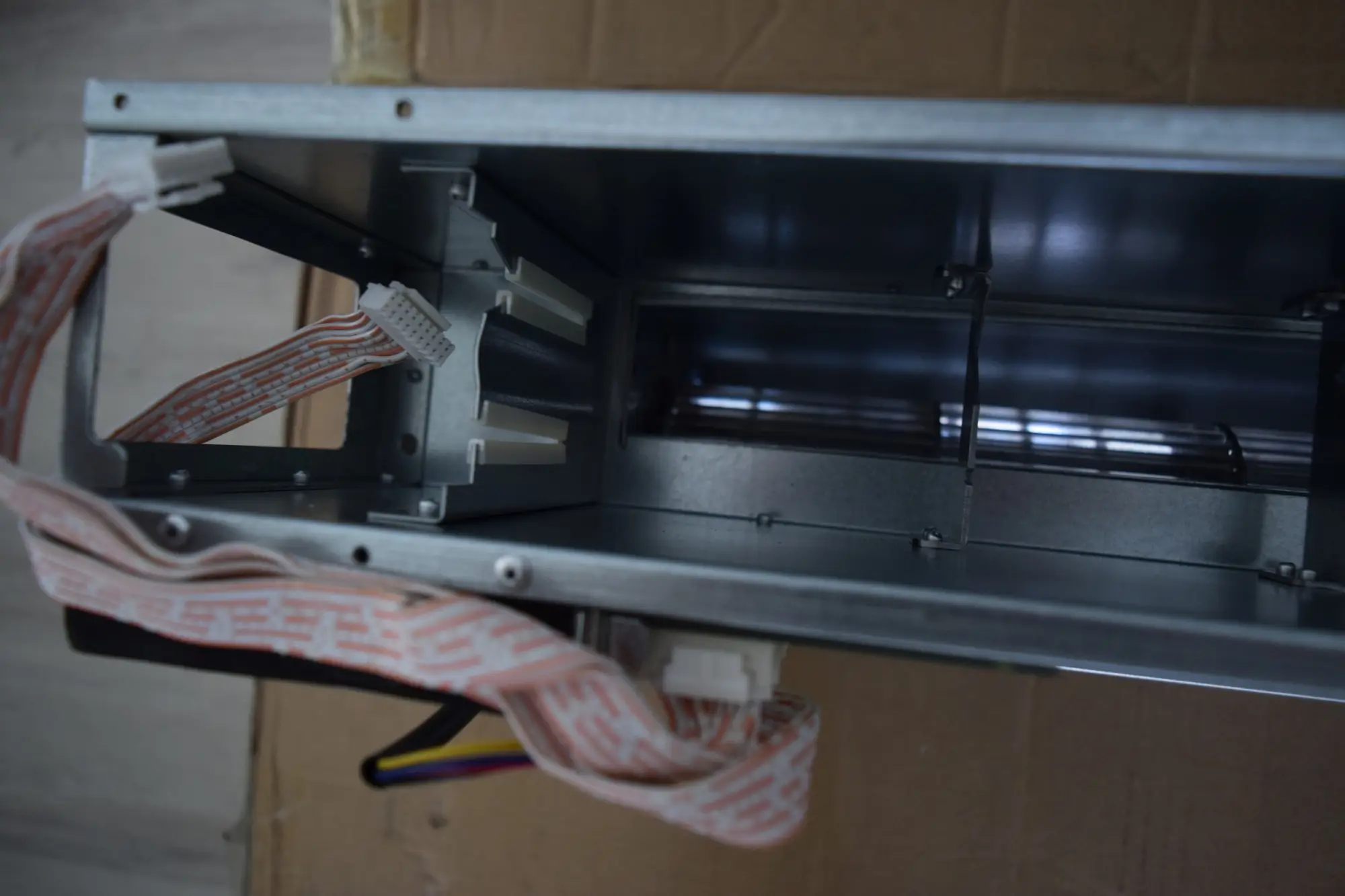

Платы закреплены горизонтально в пазах корпуса, которые снабжены пластиковыми прокладками для гашения вибрации. В корпусе они фиксируются с помощью четырех фигурных металлических скоб на винтах, одна из которых также прижимает интерфейсные кабели плат хэширования.

Шум и охлаждение

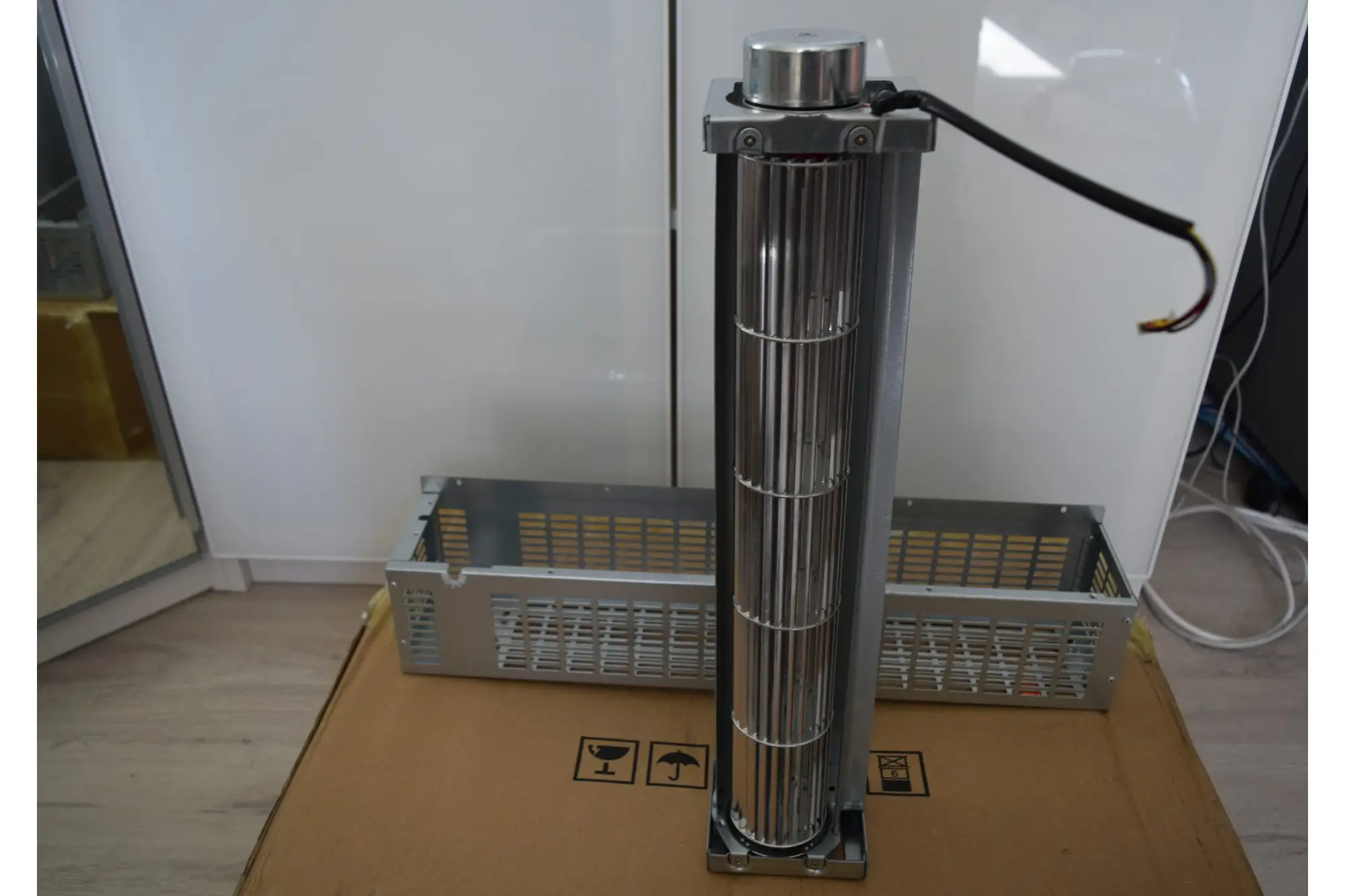

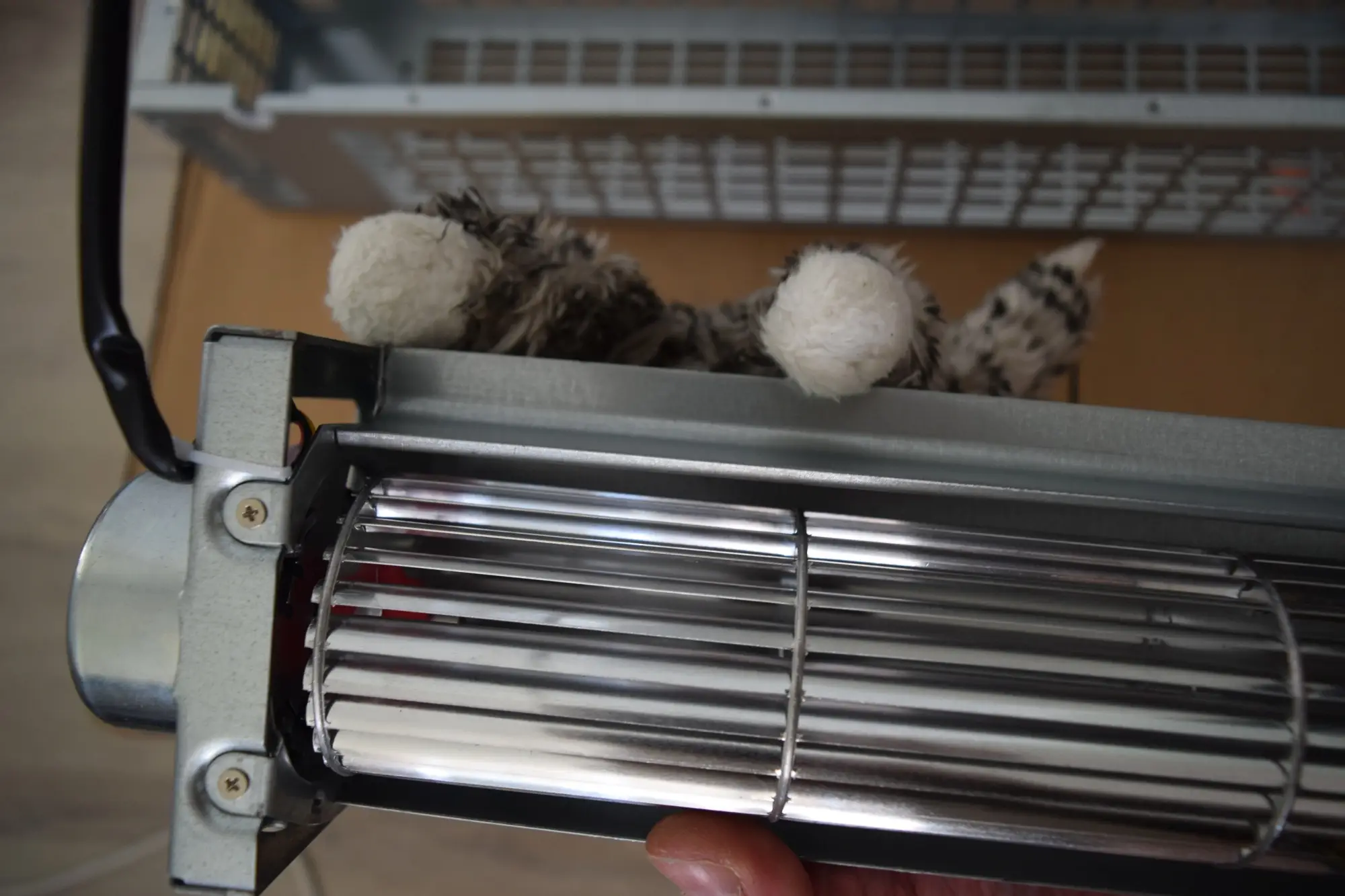

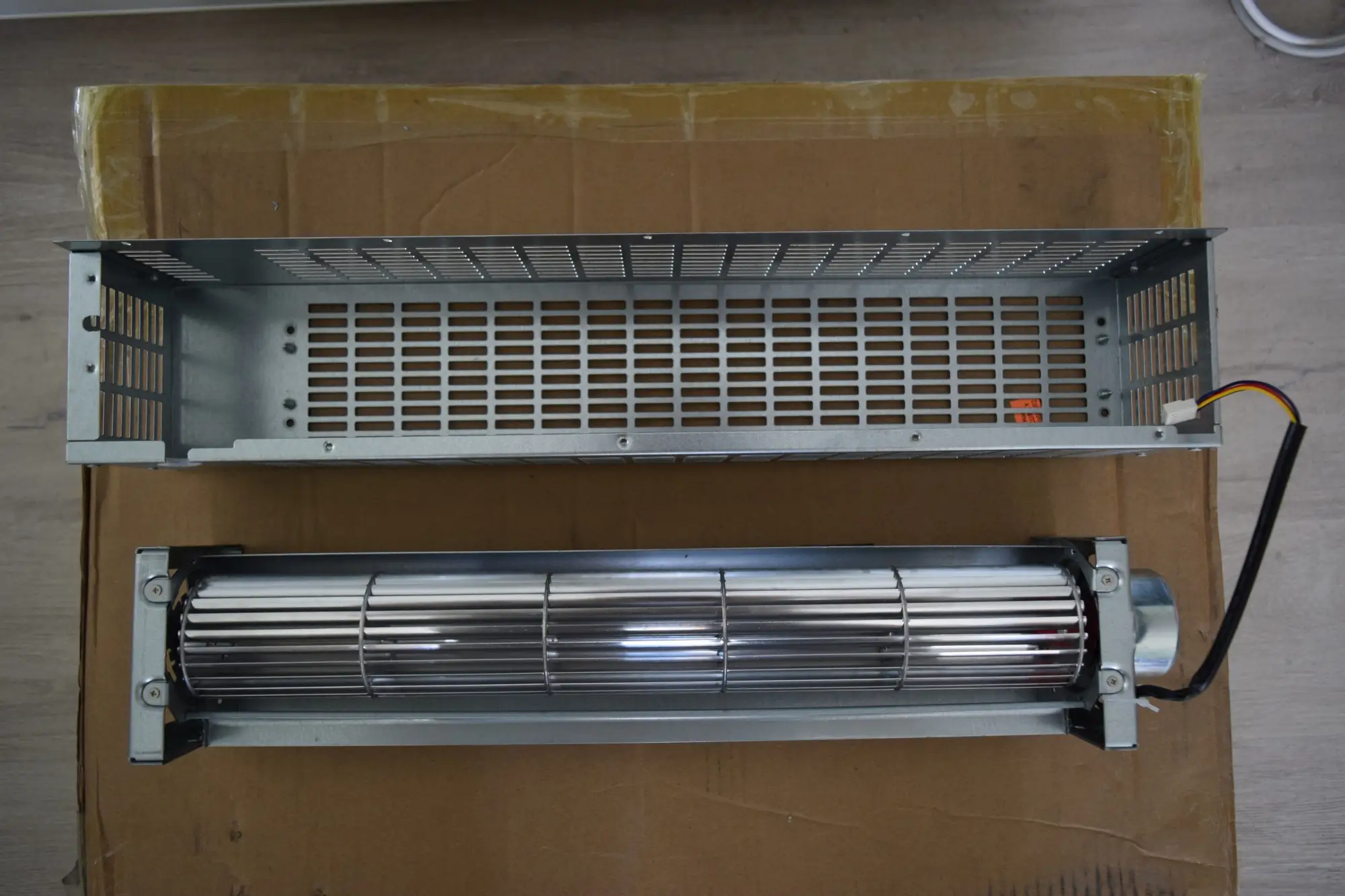

Теперь мы подошли к ключевому отличию Antminer R4 от всех остальных ASIC-майнеров с воздушным охлаждением. Меня с самого начала удивил большой решетчатый короб, занимающий две трети объема устройства. Именно там прячется продольный тангенциальный вентилятор. Такой тип вентиляторов применяется в промышленной вентиляции и в кондиционерах. В электронных устройствах это редкий гость, а в технике для майнинга на моей памяти такие вентиляторы применяются впервые. Это неудивительно - для майнера важны дешевизна и компактность, а тангенциальный вентилятор в несколько раз дороже двух осевых и занимает в несколько раз больше места. Кроме того, ему требуется более сложный канал для направления воздушного потока.

Antminer R4 cons 11
Antminer R4 cons 12
Antminer R4 cons 13

Все это усложняет и удорожает конструкцию ASIC-майнера, что не очень хорошо для крупносерийных устройств, размещаемых в датацентрах. Но для домашнего майнера, который обычно приобретает один или несколько асиков, размеры не так важны, зато достоинства тангенциального вентилятора легко перекрывают его недостатки.

Во-первых, из-за продольных лопастей во всю длину корпуса, такой вентилятор создает более равномерный воздушный поток с гораздо меньшим давлением, в то время как в классической "трубе" с двумя осевыми вентиляторами на концах наиболее эффективно охлаждаются чипы, ближайшие к вдувному вентилятору, остальным же достается уже нагретый воздух. Для сколько-нибудь равномерного охлаждения требуется создавать более плотный поток воздуха с сопутствующими звуковыми эффектами.

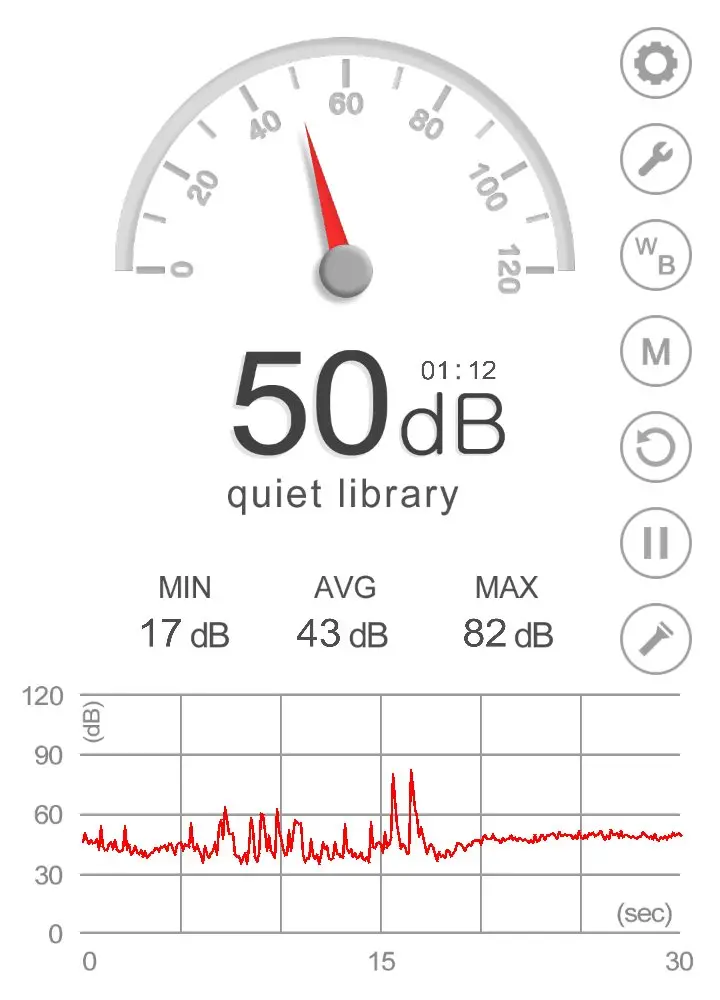

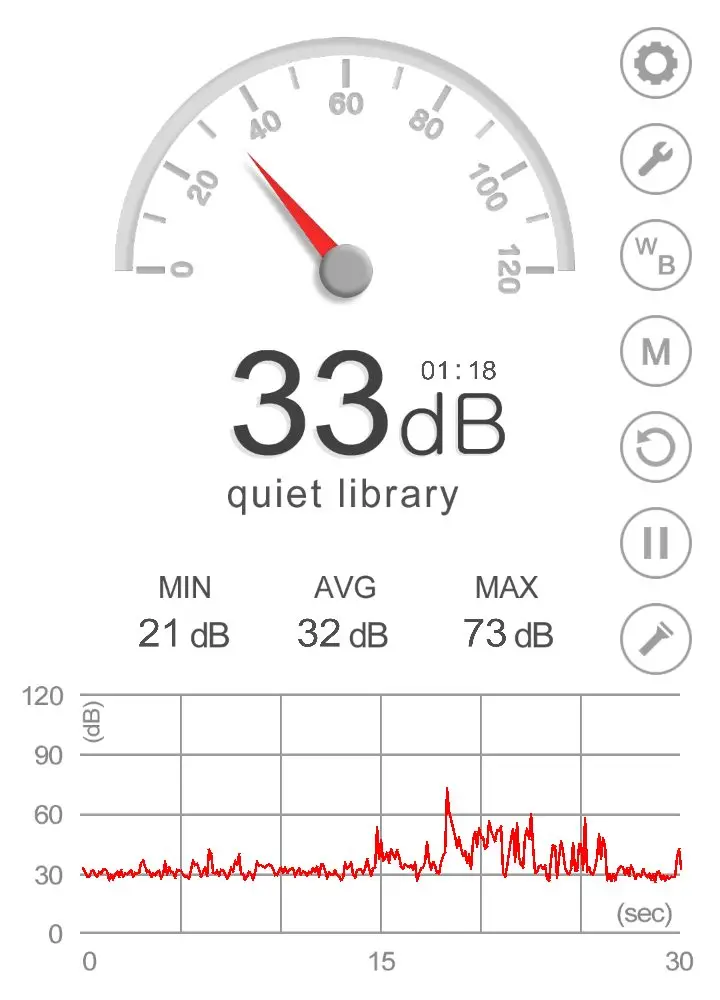

Максимальная скорость тангенциального вентилятора без опознавательных знаков, установленного в R4 - около 3000 оборотов в минуту, но для эффективного охлаждения при температуре в помещении до 25 градусов достаточно 60% скорости вентилятора (~1 800 об/мин). На таких оборотах майнер шумит не больше, чем средний ноутбук или офисный системный блок, поднесенный к самому майнеру микрофон показывает 35-40 децибел.

Antminer R4 run 4
Antminer R4 run 5

При фоновом шуме открытого окна, выходящего во двор, его шелест теряется уже на расстоянии около двух метров. Заметный свист появляется при оборотах выше 2000 в минуту, а на полной скорости вентилятор уже издает плотный характерный шум около 50-55 дБ, но его не слышно уже из соседней комнаты с закрытой дверью. Впрочем, включение вентилятора на полные обороты может потребоваться только при температуре в помещении выше 35 градусов.

Блок питания APW5

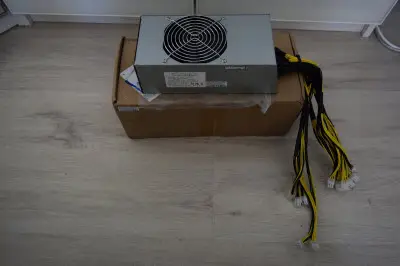

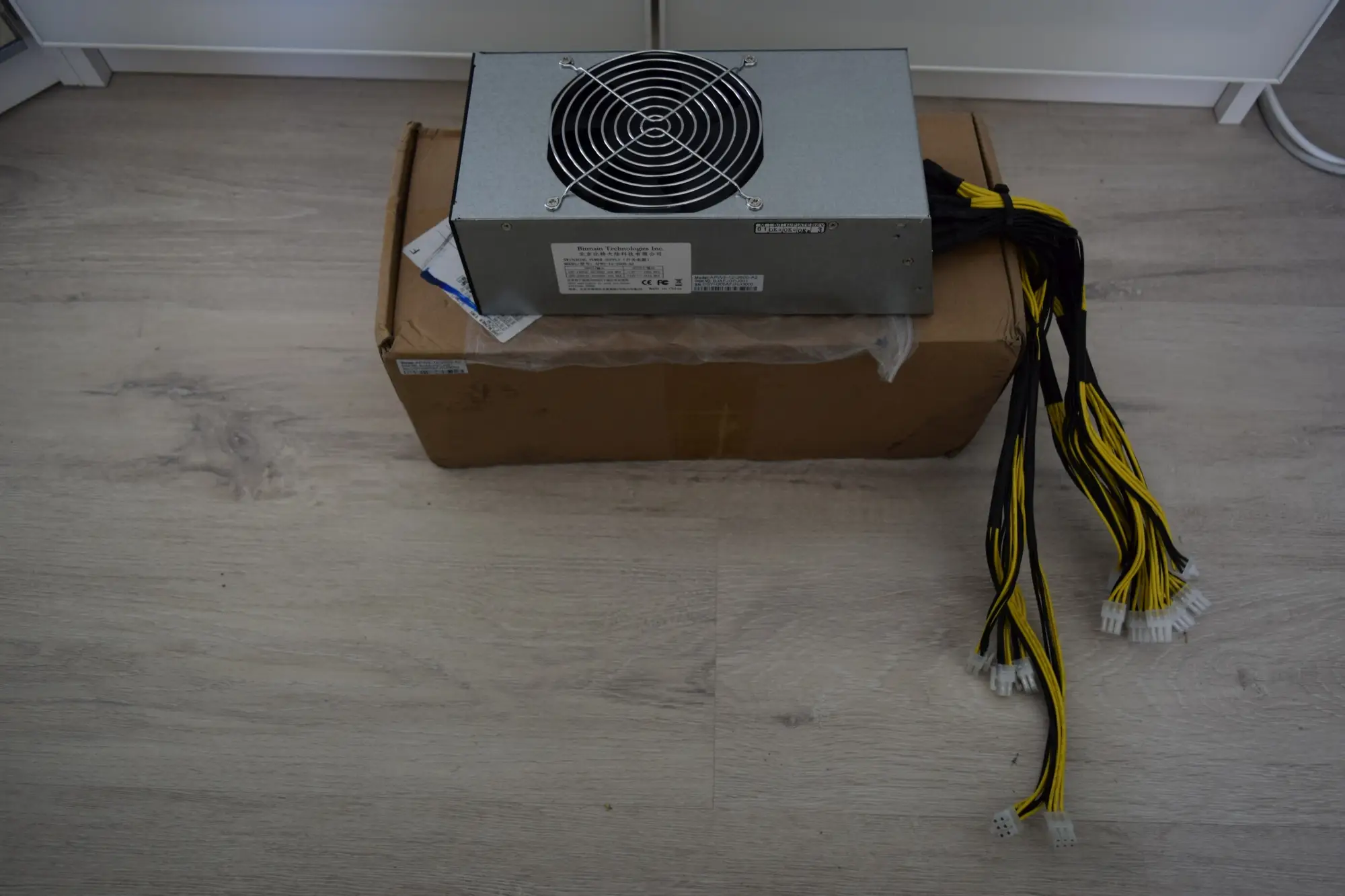

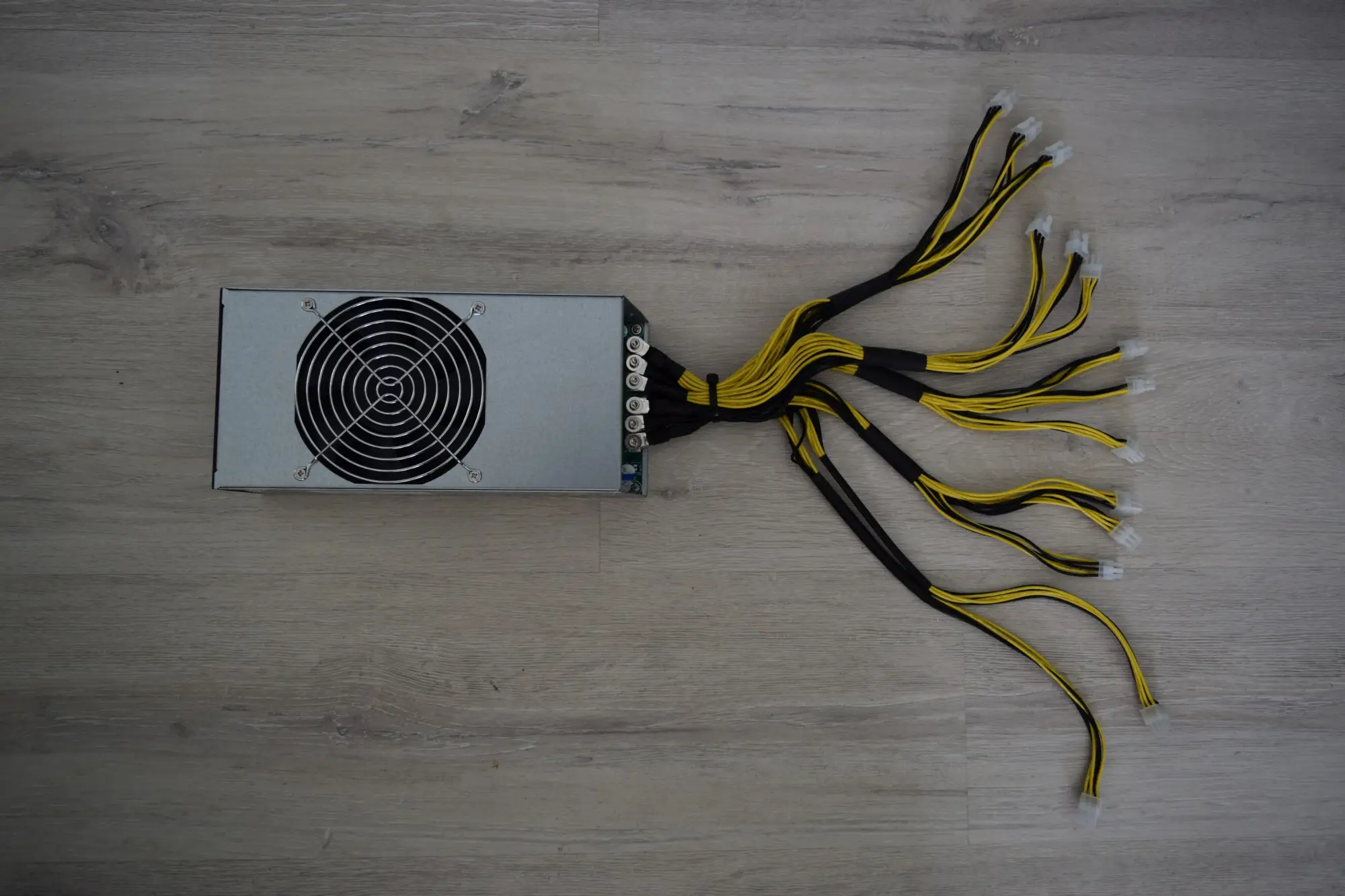

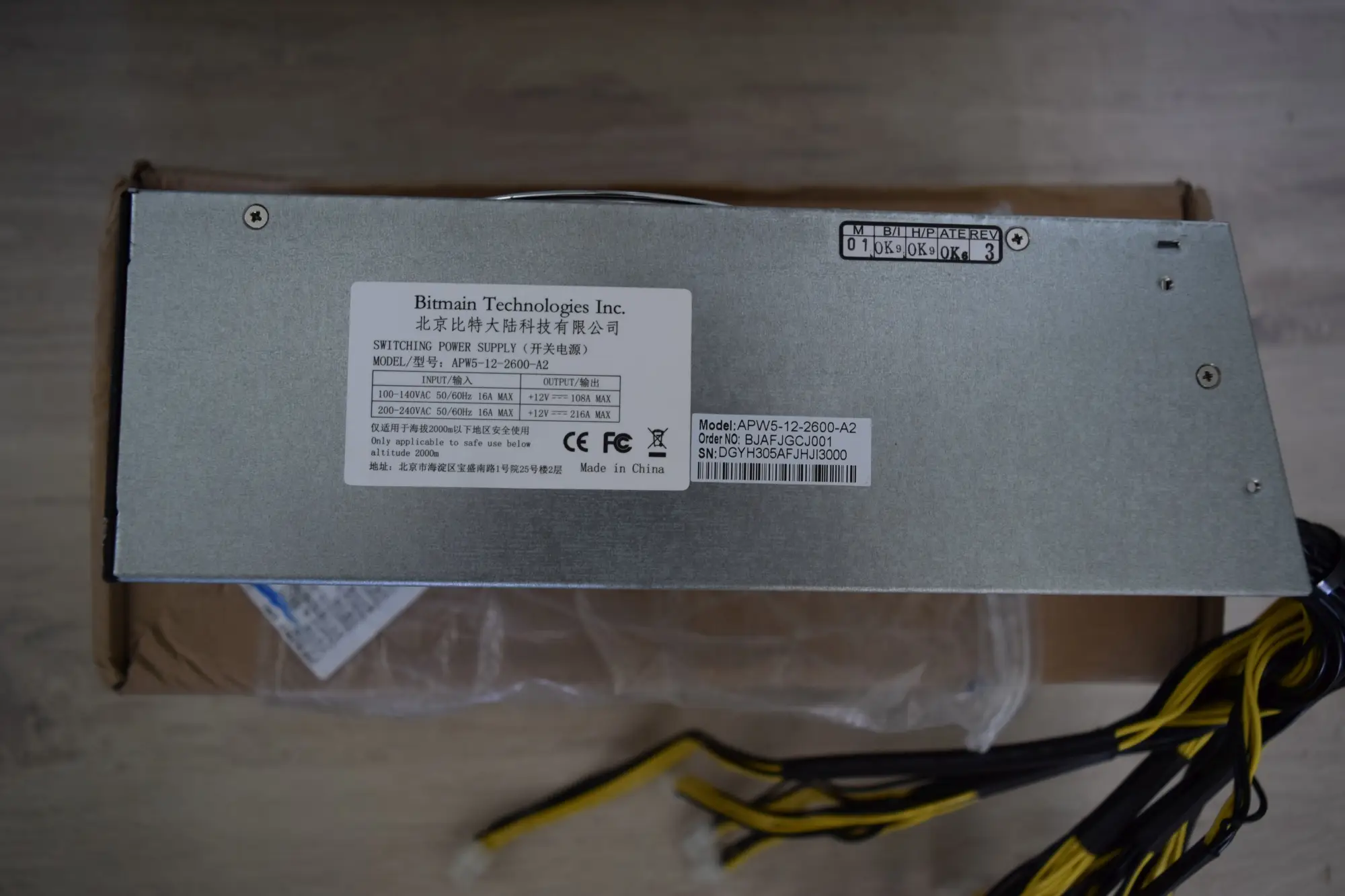

Специально для Antminer R4 производителем была выпущена новая модель блока питания - APW5. Он предназначен для питания сразу двух Antminer R4, поэтому он мощнее всех предшествующих БП от Bitmain. Его номинальная мощность при напряжении 220 В составляет 2600 Вт, предусмотрен режим для американского рынка - 1300 Вт при 110 В. У него имеется два одиночных 6-pin разъема под управляющие платы и 4 связки по 3 разъема под платы хэширования.

Antminer R4 apw 1
Antminer R4 apw 2

Значительный запас по мощности позволяет подключить два Antminer R4 и оставляет потенциал для разгона. Его можно использовать и с майнерами предыдущих поколений, например, один блок по разъемам и по мощности "прокормит" 7 штук Antminer S1.

В APW5 вместо традиционного для серверных БП высокоскоростного 40мм вентилятора, установлен вентилятор 120 мм, работы которого практически не слышно.

Antminer R4 apw 3
Antminer R4 apw 4

Пожалуй, единственный недостаток этого блока для домашнего использования - оголенные выходные контакты. Поэтому, его необходимо держать в недоступном для детей и попугаев месте.

Подключение и запуск

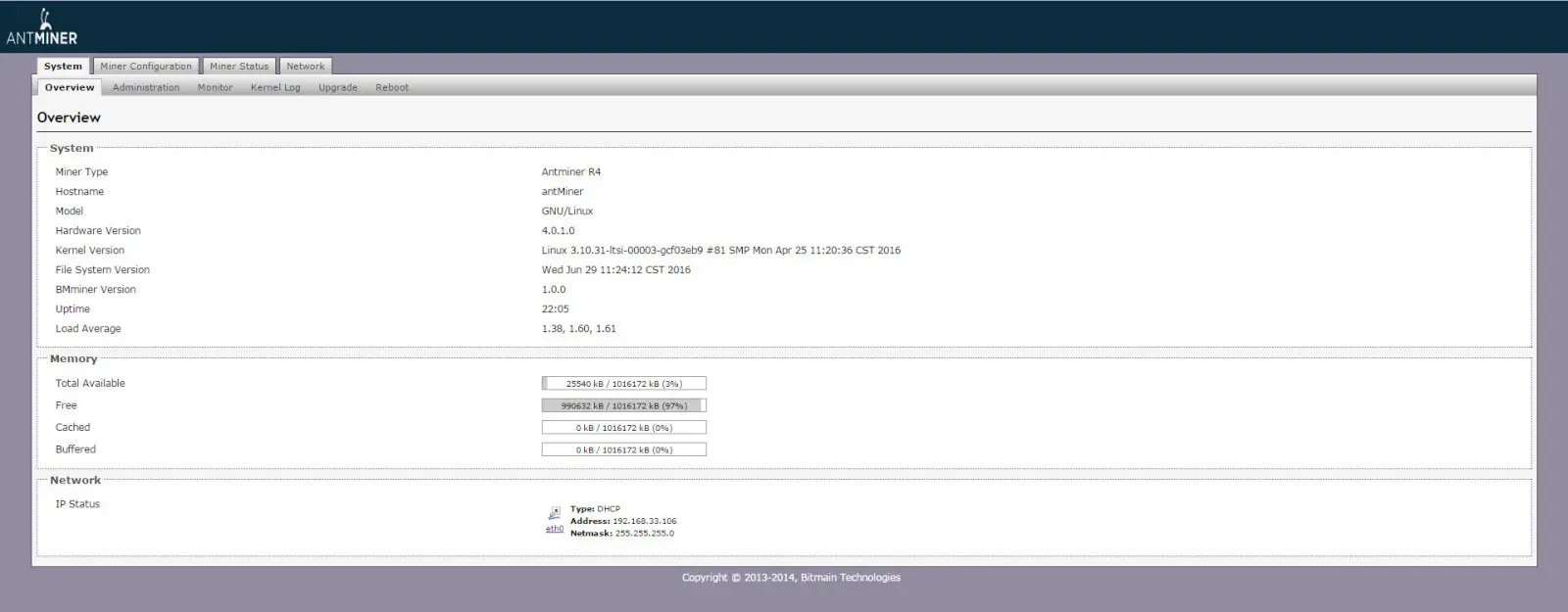

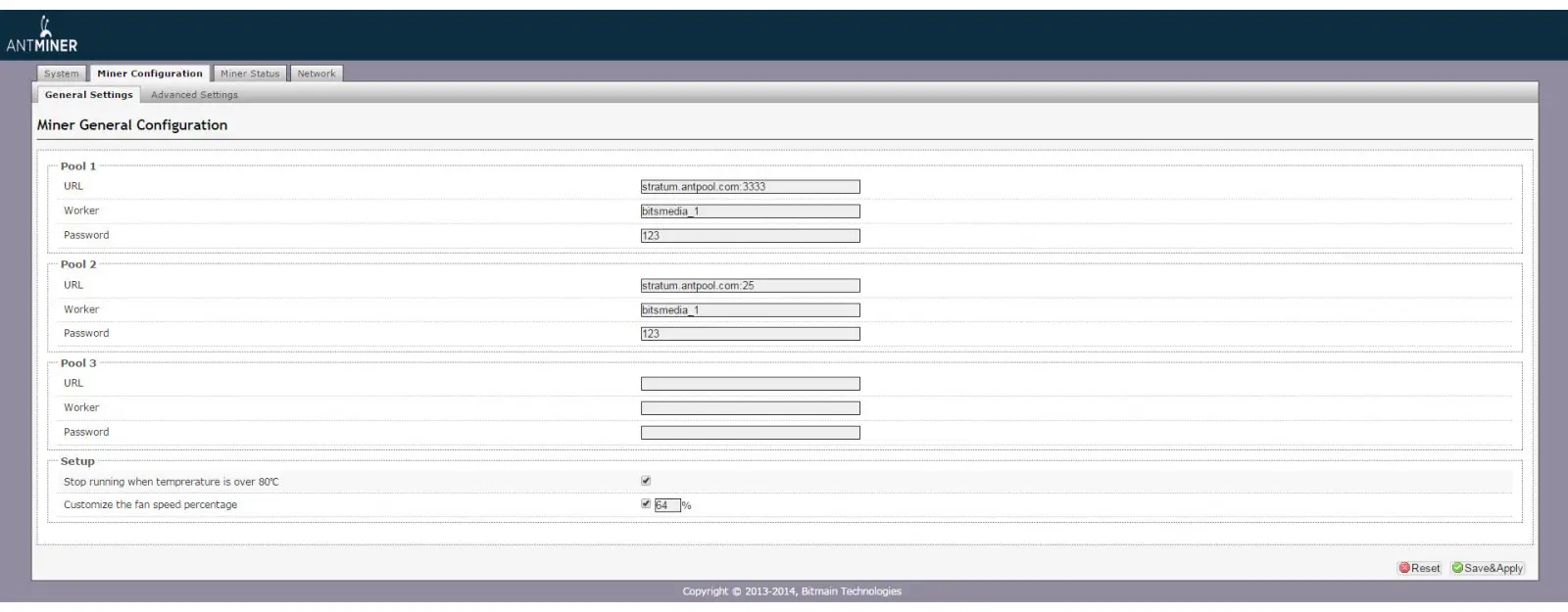

Процесс подключения и запуска Antminer R4 идентичен описанному для S9, поэтому повторяться нет необходимости. Присоединяем ровно половину разъемов от БП, кабель локальной сети и включаем. Как только майнер получает адрес от маршрутизатора, заходим в веб-интерфейс и прописываем свои настройки для пула.

Antminer R4 int 1
Antminer R4 int 2

После этого остается только следить за процессом и температурным режимом, и при необходимости подстраивать скорость вентилятора. Впрочем, при стабильной температуре в помещении его можно оставить "на автомате". Обычно вентилятор работает равномерно и тихо, небольшие изменения скорости на слух не воспринимаются.

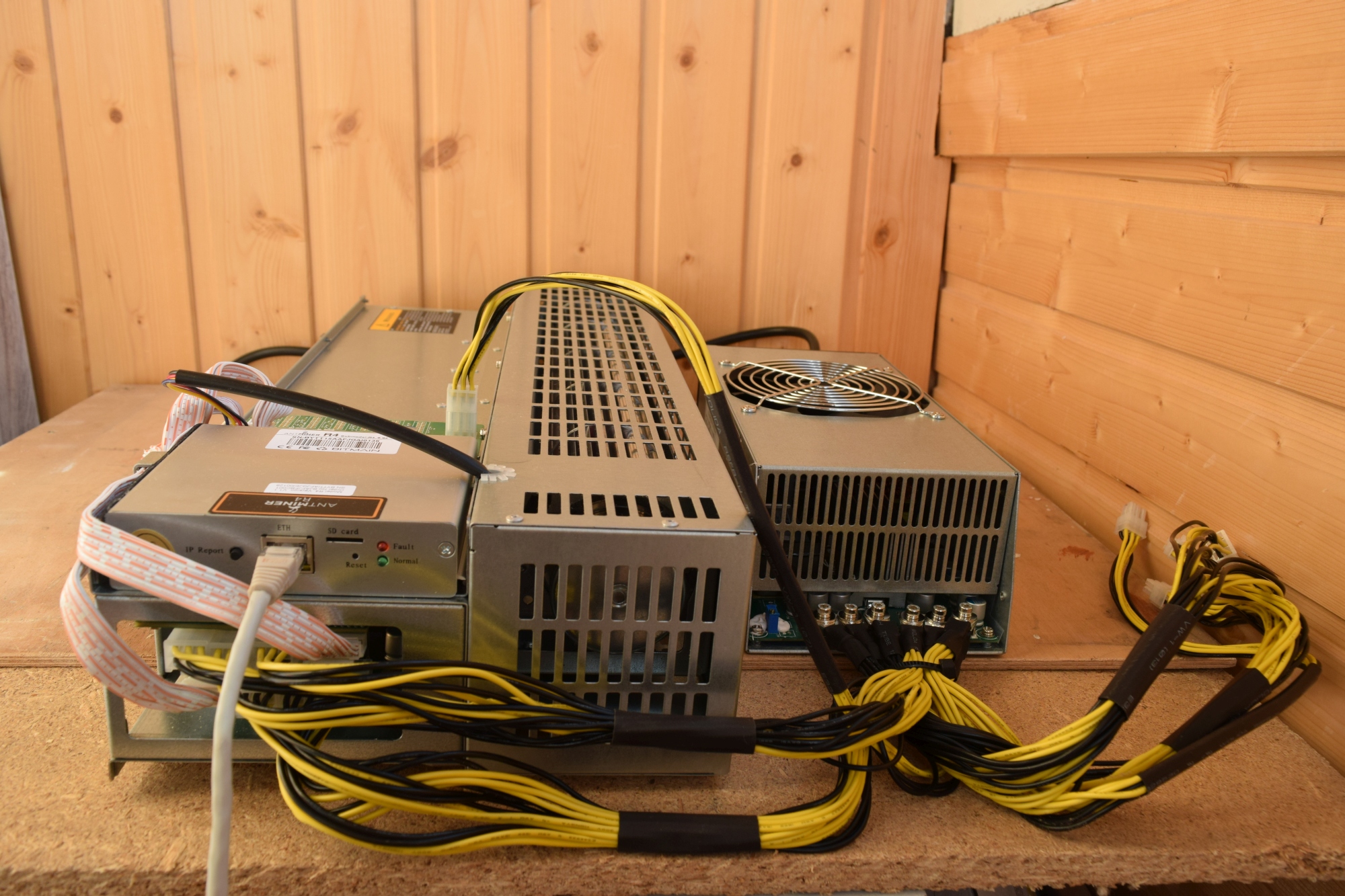

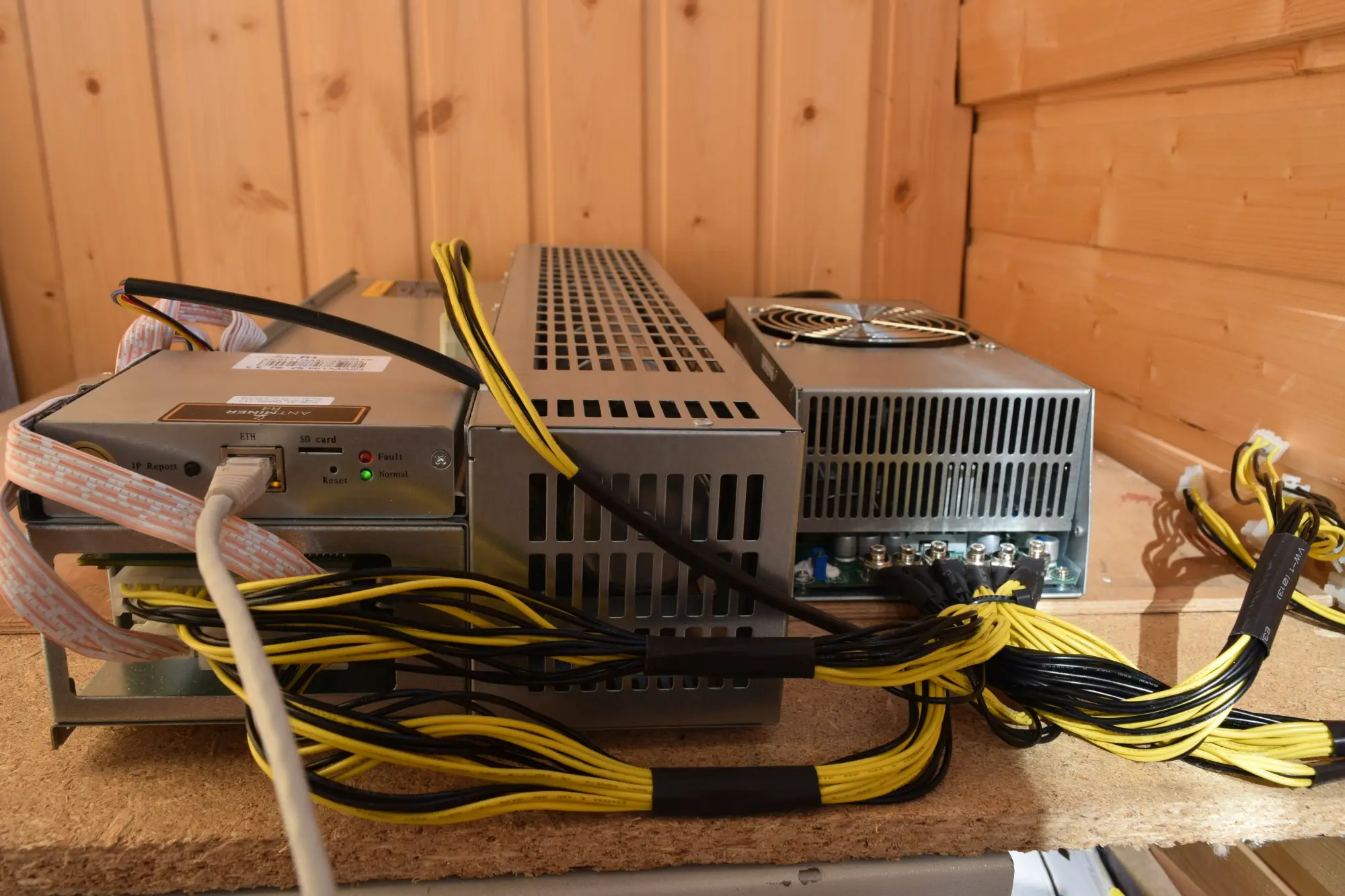

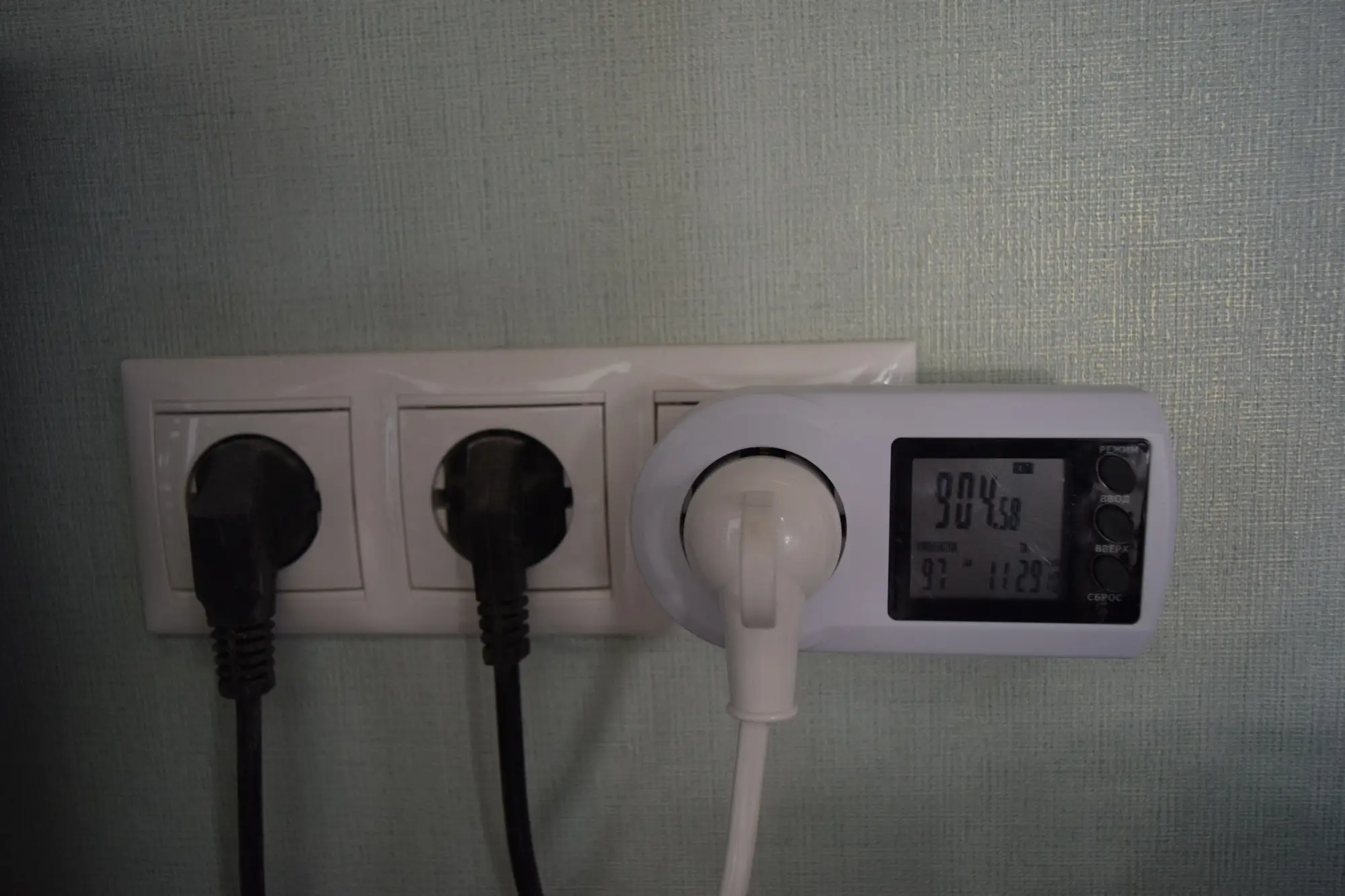

Как и в случае с S9, мой майнер показал потребление несколько меньше указанного производителем при том что хэшрейт близок к заявленному. Сначала я косо смотрел на ваттметр, но проверив потребление по квартирному счетчику, убедился, что прибор ошибается в самом худшем случае на доли процента. Правда, в моей домашней электросети несколько понижено напряжение - вместо 220В оно составляет 210-212В.

Antminer R4 run 1
Antminer R4 run 2
Antminer R4 run 3

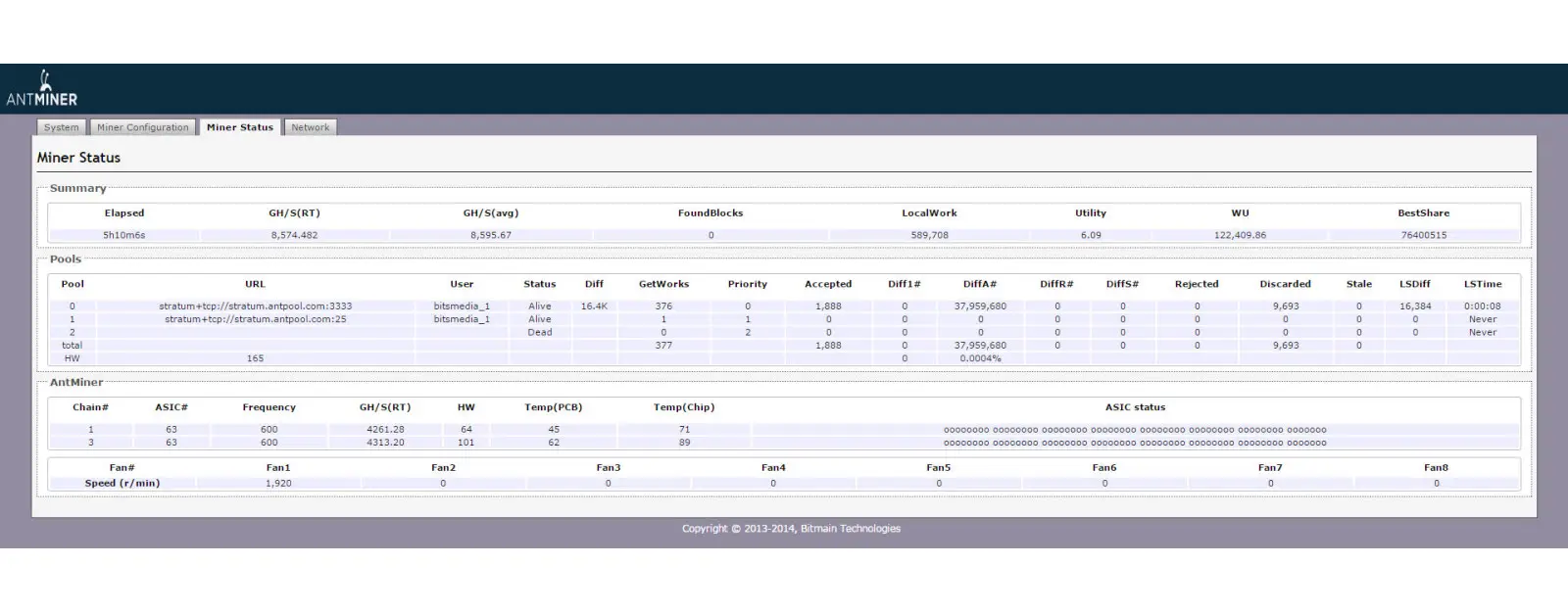

Поперечный продув плат тангенциальным вентилятором показал свою эффективность - при средней комнатной температуре около 25 градусов, на частоте по умолчанию и скорости вентилятора в 60%, температура чипов находится в пределах 80-85 градусов, а плат - 55-60 градусов.

Antminer R4 int 3
Antminer R4 int 4

Первые выводы

В течение нескольких суток работы Antminer R4, он тихо шуршал, не привлекая к себе никакого внимания. Хэшрейт и температура оставались в указанных выше пределах. Похоже, Bitmain действительно смог выпустить ASIC-майнер, без всяких натяжек подходящий для домашнего майнинга. Возможно, несколько тысяч (или даже десятков тысяч) таких устройств, рассеянных по миру, и не станут решающим аргументом в децентрализации майнинга Биткоина, но на сегодня Antminer R4 - единственный розничный ASIC-майнер последнего поколения, который можно поставить даже под кровать и забыть о нем.

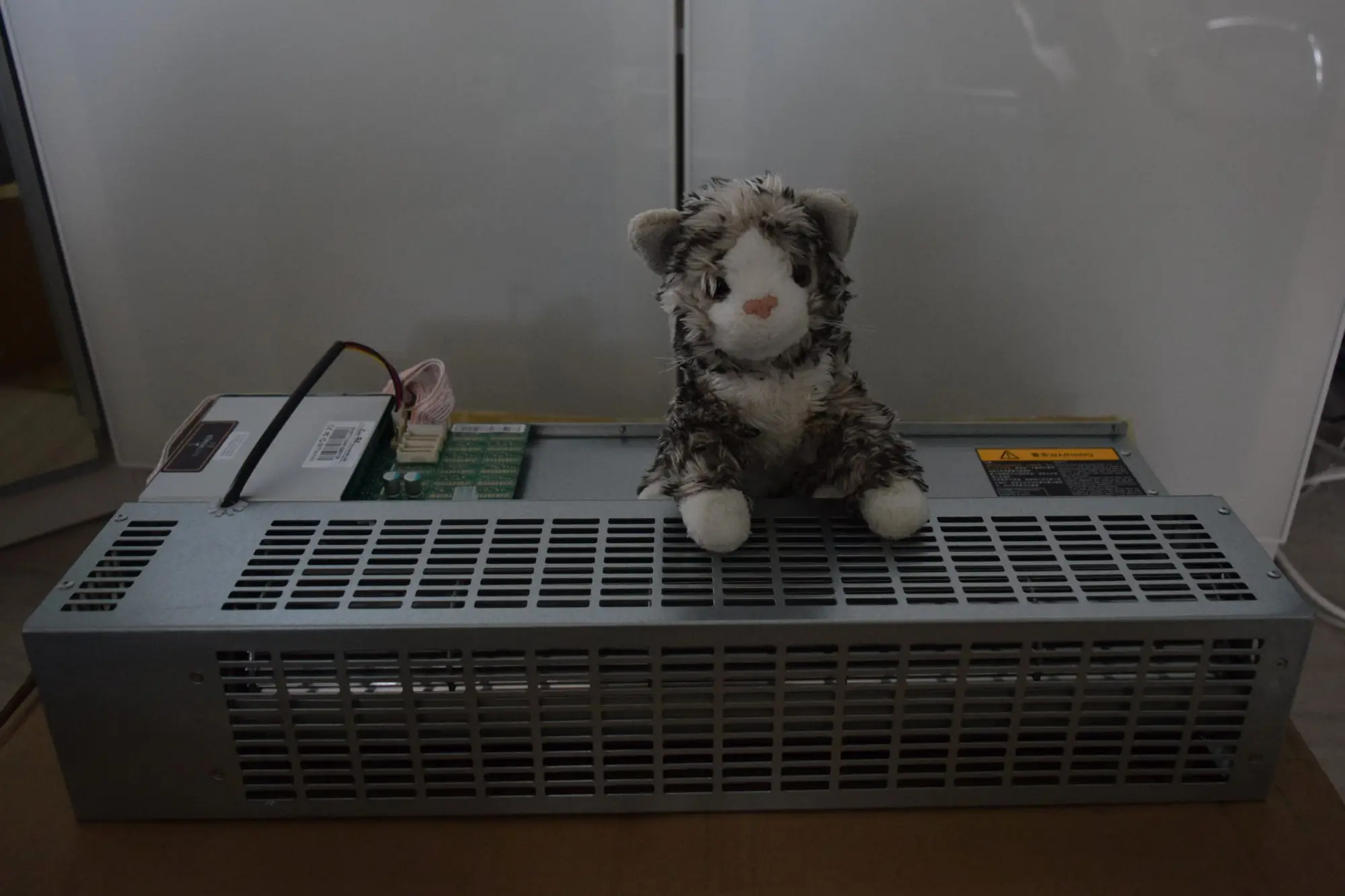

Это Барсик. Он обеспечивал обзору дополнительную пушистость. В комплект поставки не входит.

Среди недостатков можно отметить только некоторую громоздкость конструкции, ничем не прикрытые контакты блока питания, а также хэш-платы, не защищенные хотя бы сеткой. Не помешало бы снабдить блок питания выключателем. Однако, эти недочеты не представляются существенными.

Продолжение следует
