Обзор ASIC майнера AntMiner S5 от BITMAIN. Часть I

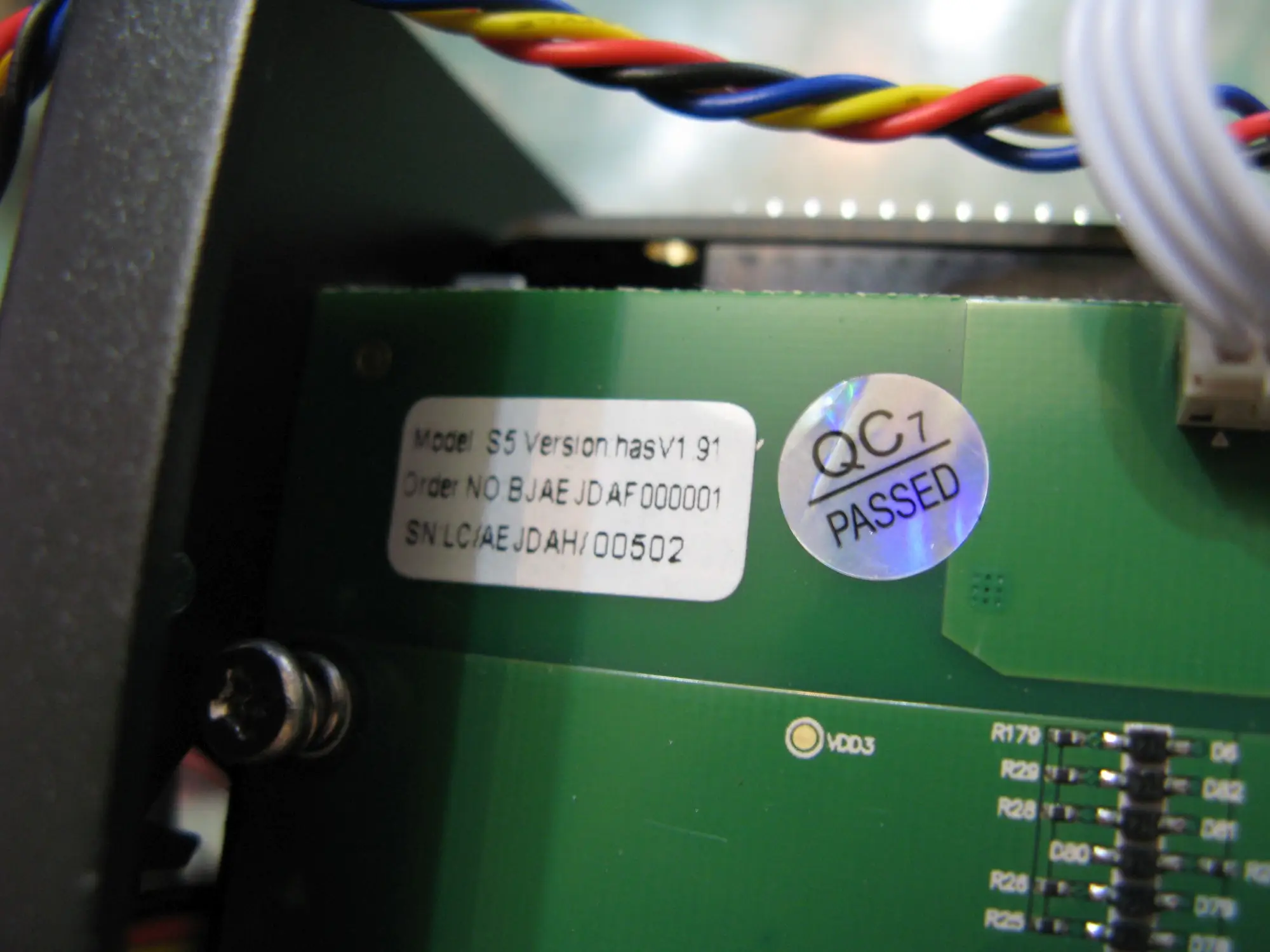

Спустя несколько месяцев, я наконец получил именно то оборудование, о котором хотел написать еще 3 месяца назад. А именно - абсолютно новый асик от BITMAIN - AntMiner S5 с хеш-платами ревизии 1.91!

Много недель я смотрел на характеристики и скриншоты от тех счастливчиков, которым они достались раньше. Но никак в них не верил, так как показатели были уж слишком хорошие. А я, как тот еще скептик, верю только тому, что сам вижу.

Ну что же, давайте распакуем это "чудо" и проверим его на самом доскональном уровне!

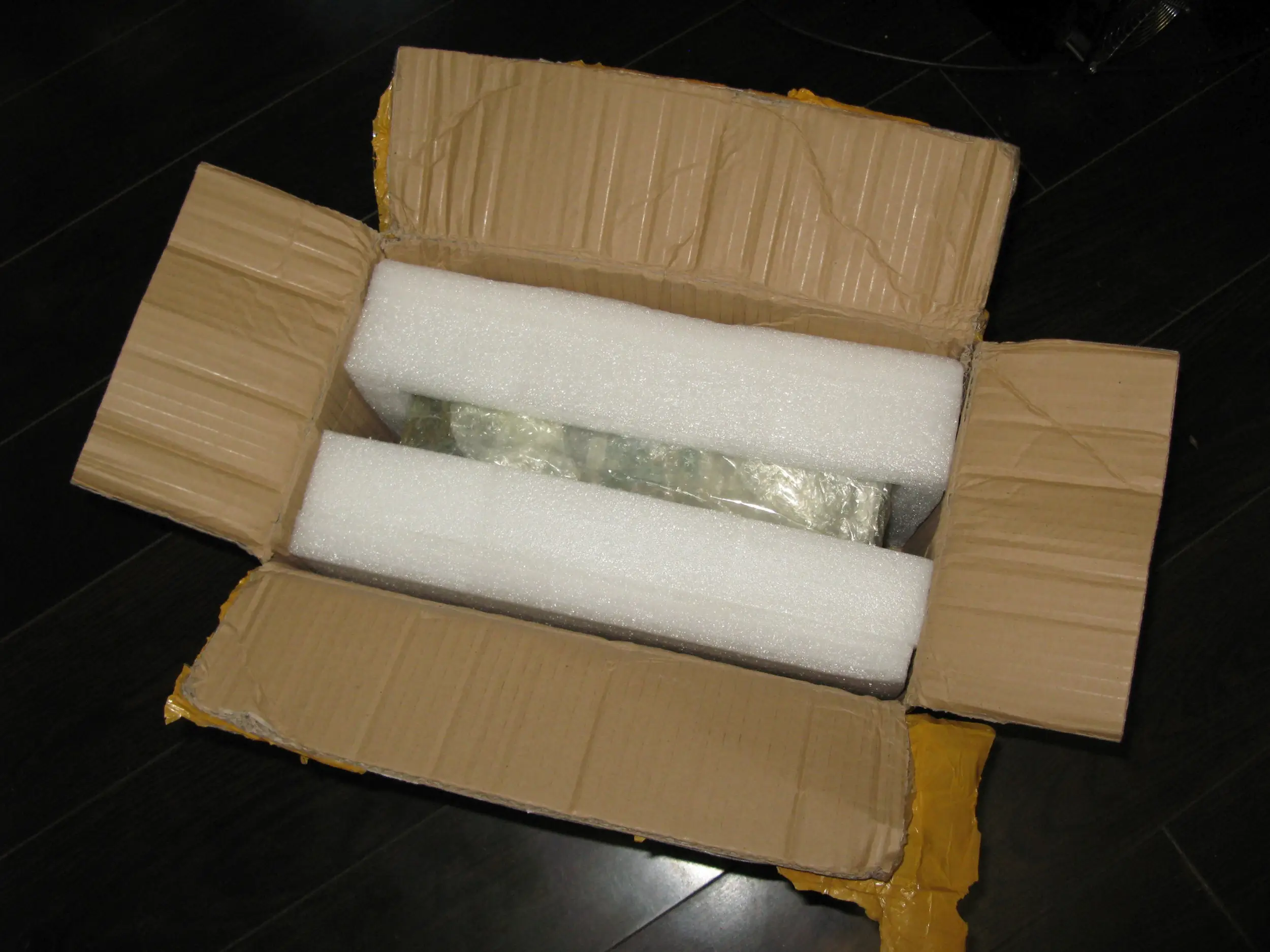

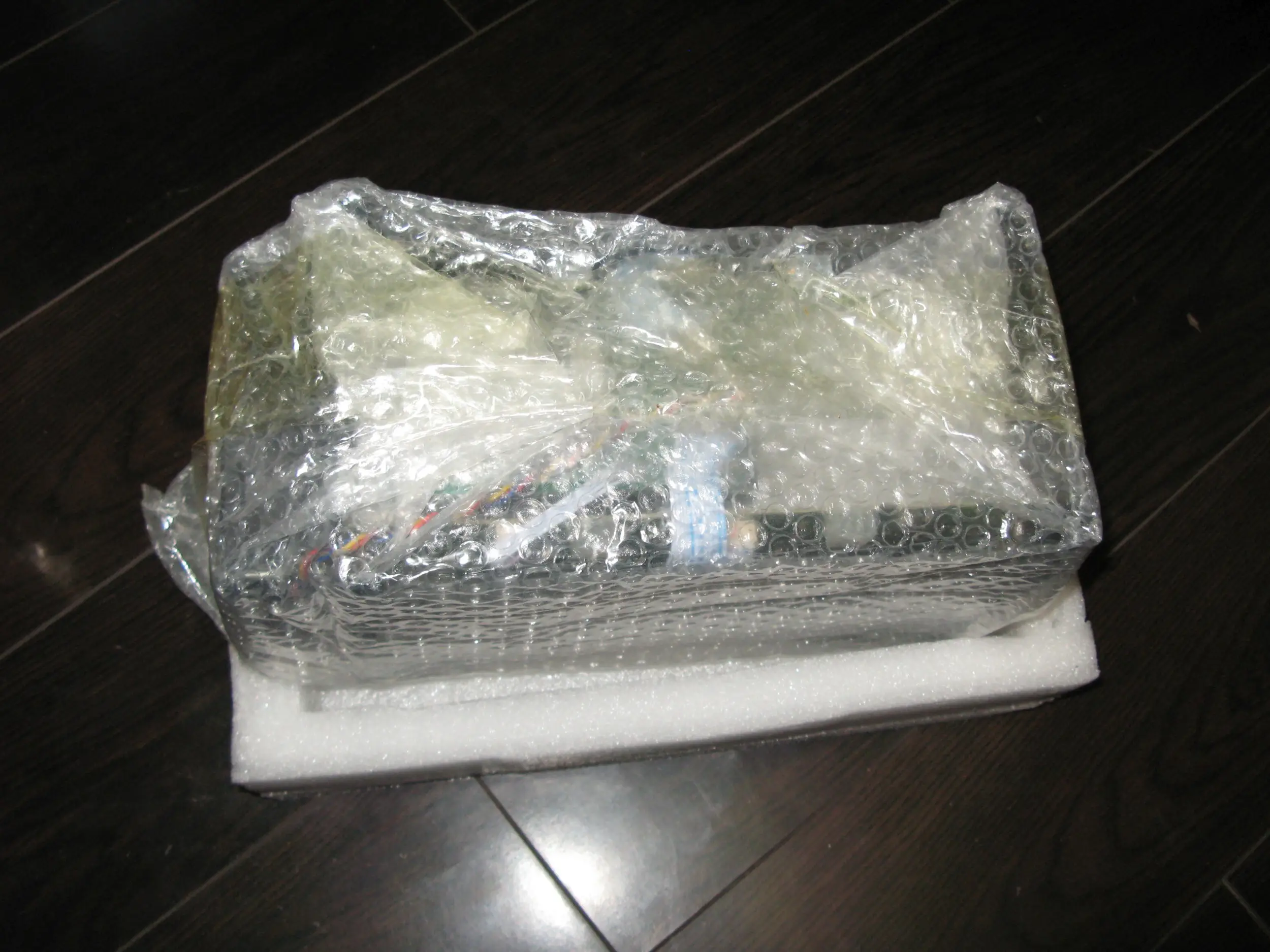

По упаковке видно, что кто-то ей пробивал пенальти, причем не один раз.

Но самое главное - что содержимое выдержало все перегрузки и конечный покупатель (в данном случае ваш покорный слуга) получил абсолютно исправный продукт. Про упаковку можно не говорить - тут все на 5+. Я уже не первый раз покупаю товары напрямую у BITMAIN и максимальные повреждения, которые я встретил - погнутые винты крепления вентиляторов, которые не несут никаких ТТХ, а влияют только на эстетический вид.

Первый взгляд

Не буду вас больше мучать своими буквами, перейдем к самой "железке", ибо именно ради нее мы все тут собрались.

Комплектация майнера стандартная, согласно перечню инструкции. А поскольку инструкция не прилагается, то и список невелик:

1. Устройство - 1шт.

Все! ;)

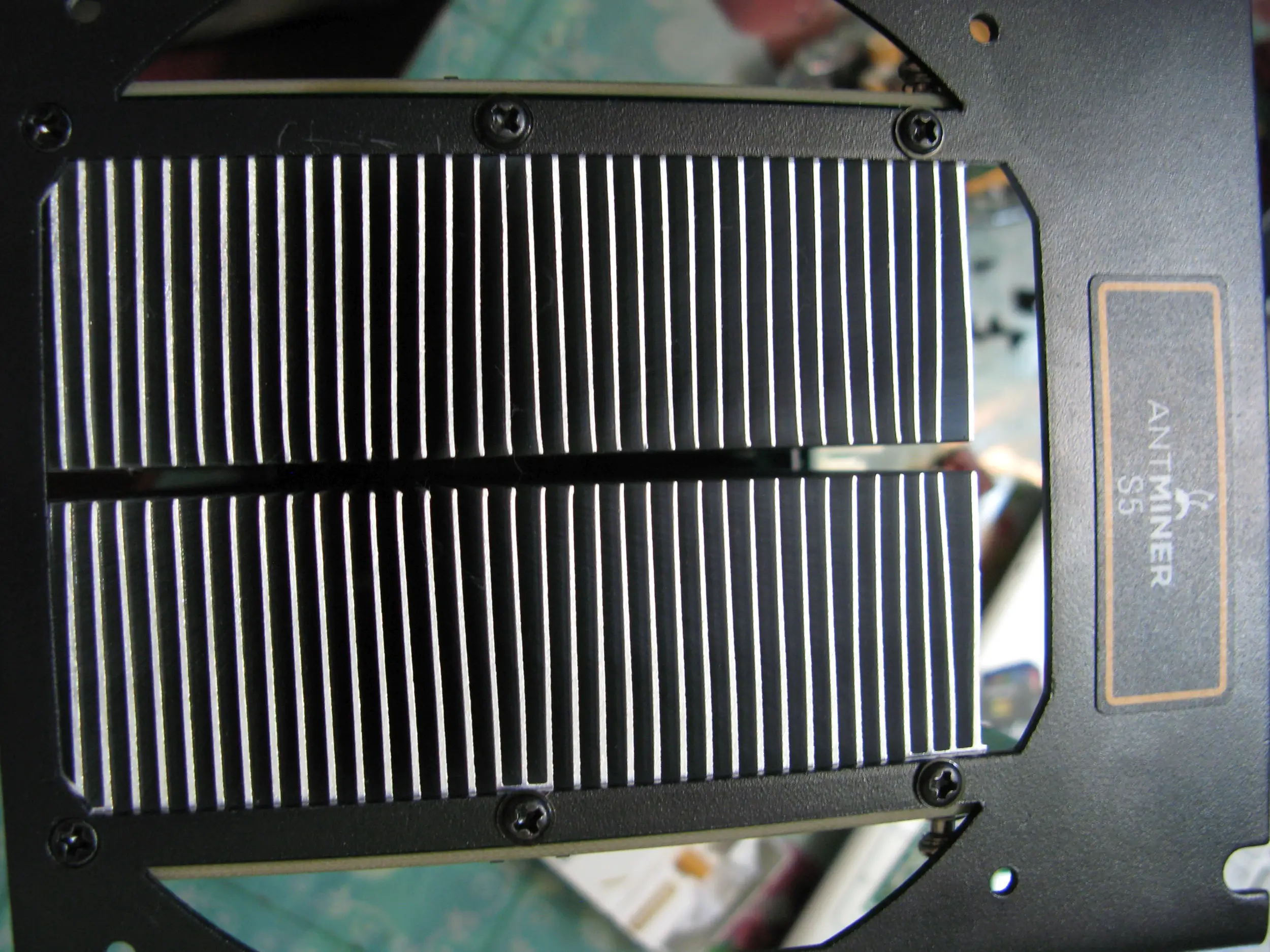

В этот раз мне достался аппарат с прямыми радиаторами, что лично для меня - действительно новинка!

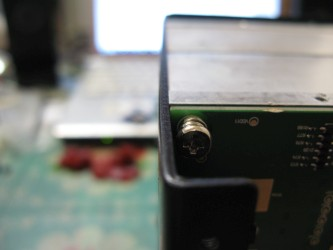

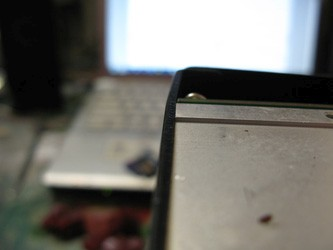

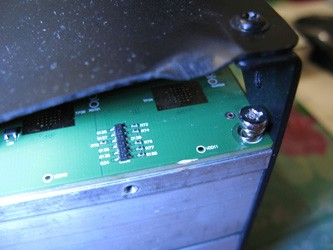

В моем арсенале довольно много устройств от BITMAIN в этом форм-факторе. А учитывая линейку продукции компании, это действительно можно считать форм-фактором. (S1, S3, C1, S5) Так вот, мне всегда доставались асики с изогнутыми радиальными лепестками радиаторов. Не думаю, что это сильно влияет на общую площадь поверхности для отвода тепла, но по своей прочности прямые лепестки явно выигрывают.

Визуально данный экземпляр устройства ничем существенным не отличается от предыдущих поколений линейки продукции BITMAIN, но по начинке - глобально!

  1. Новое поколение чипов BM1384 (datasheet) с повышенной энергоэффективностью и производительностью.
  2. Организация питания "цепочкой" без дополнительных высокочастотных импульсных модуляторов (маленьких БП)
  3. Снятие тепла теперь производится не с подложки чипа, а с его корпуса. (я считаю это неправильным, но, тем не менее, это оказалось достаточно эффективным, что еще раз говорит в пользу энергоэффективности самого чипа BM1384)

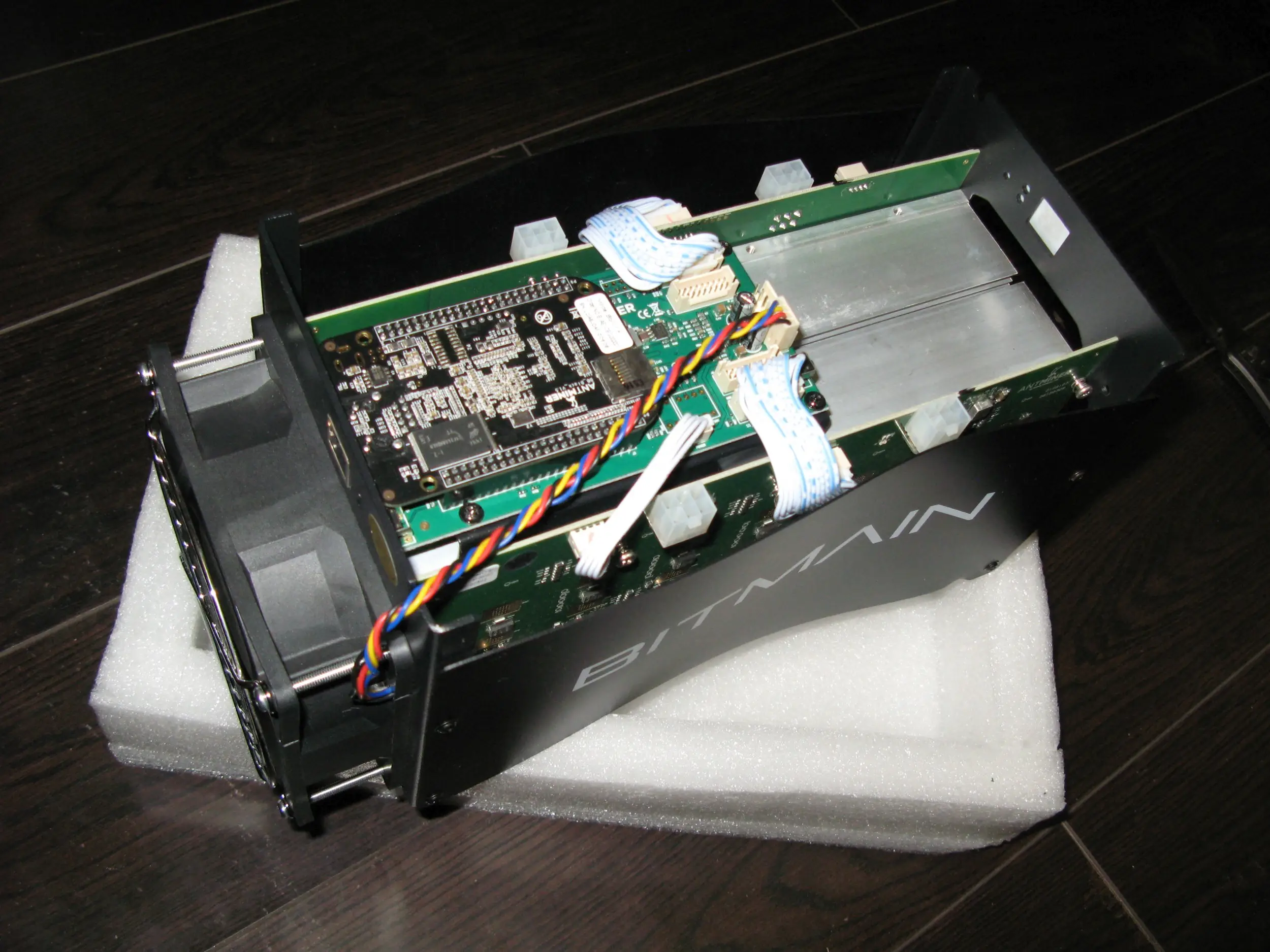

Иными словами, этот майнер только дизайном напоминает своих предшественников, а все остальное, что можно было изменить - изменили. Давайте рассмотрим его устройство изнутри:

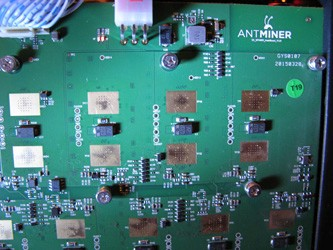

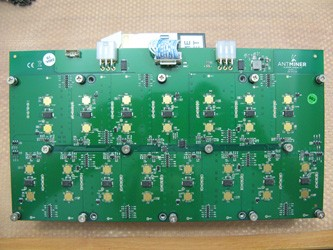

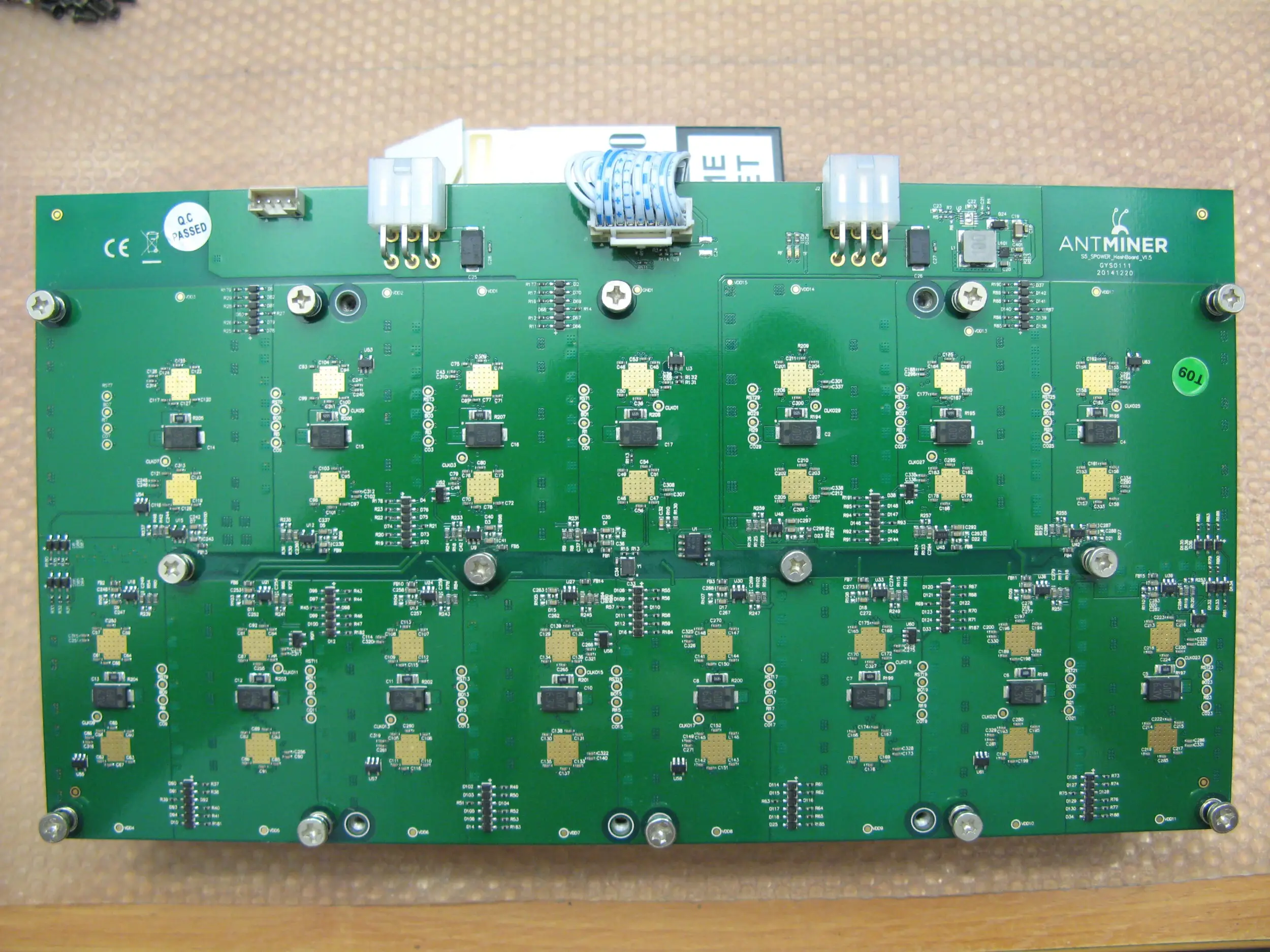

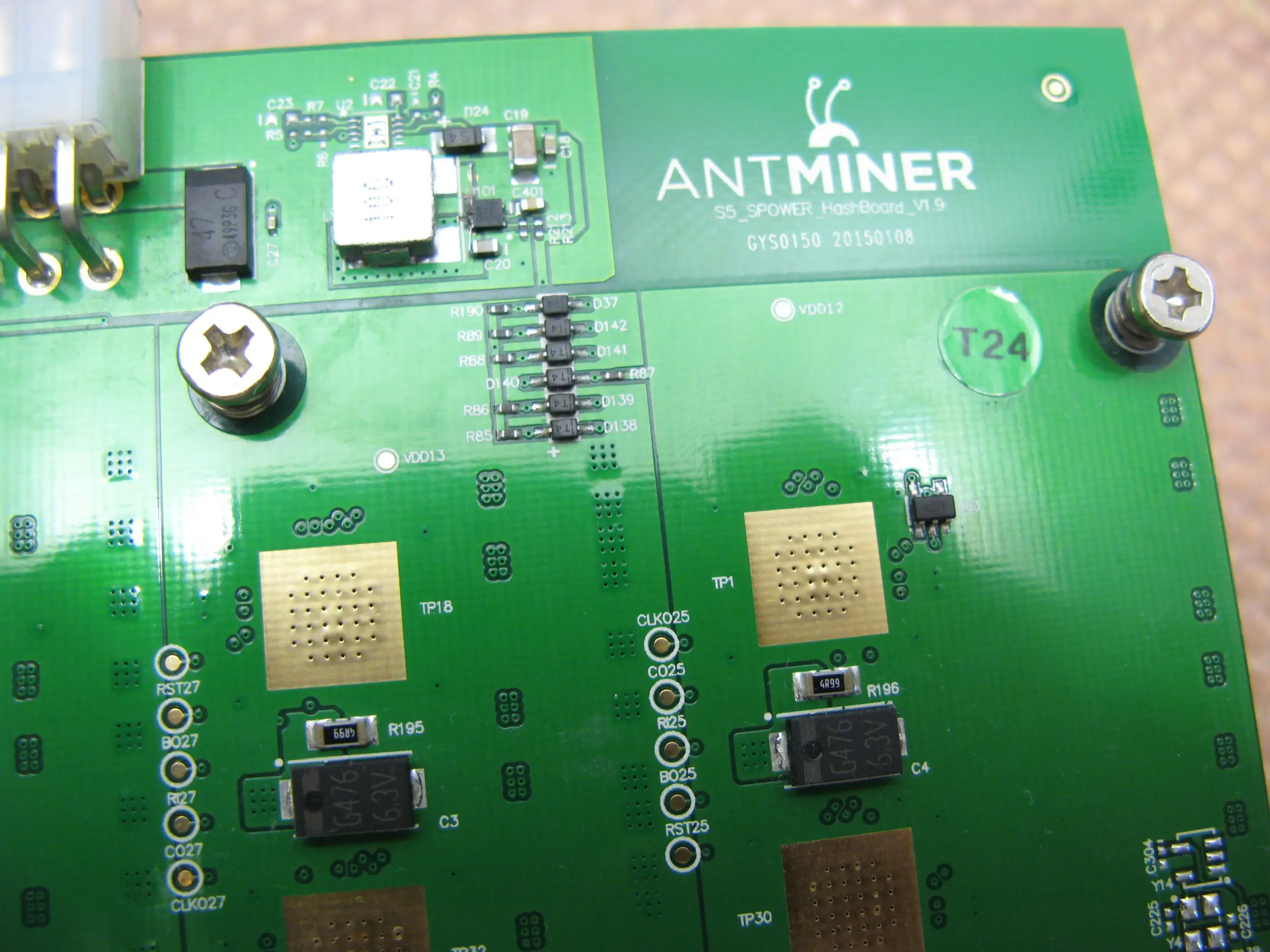

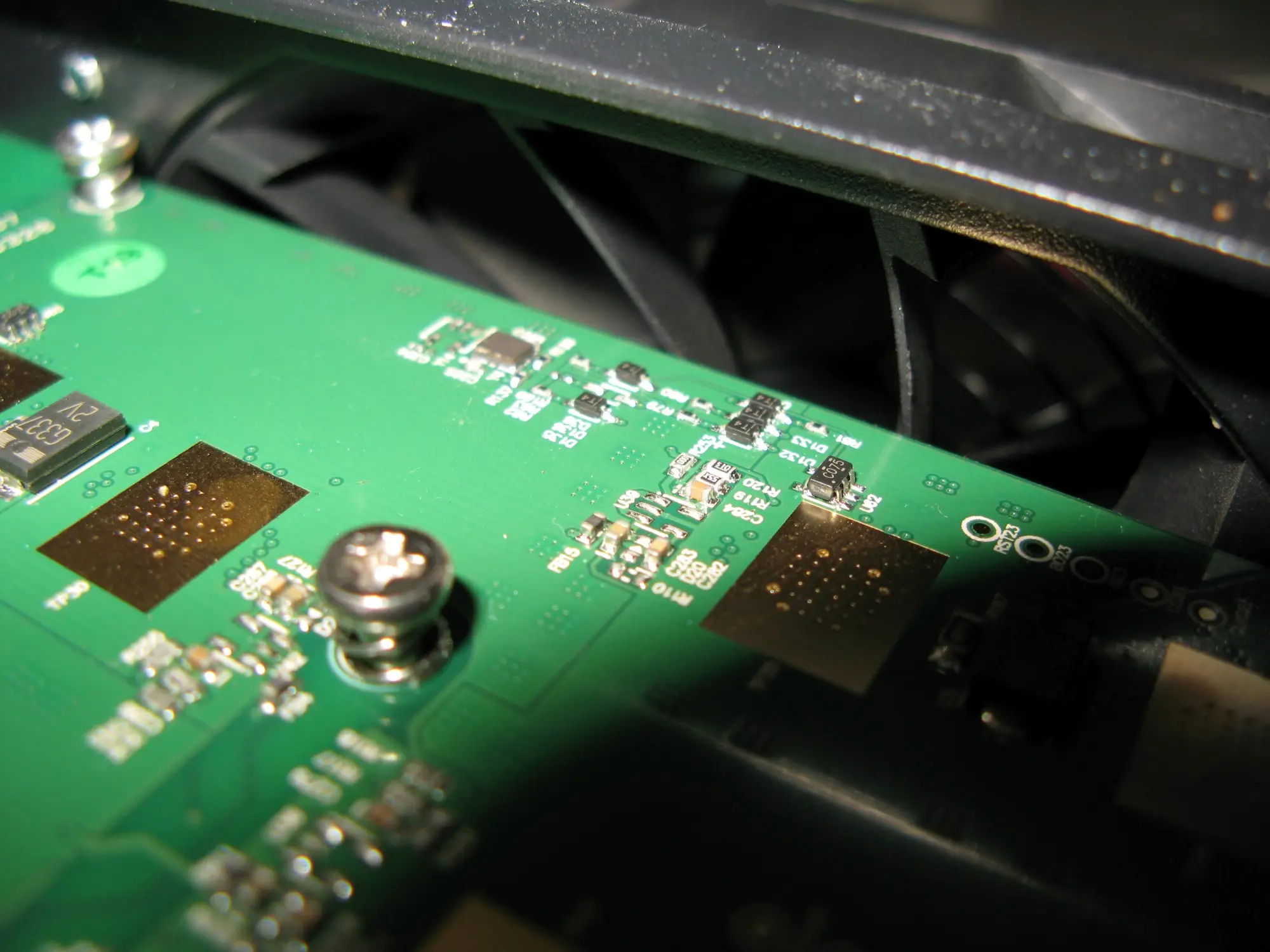

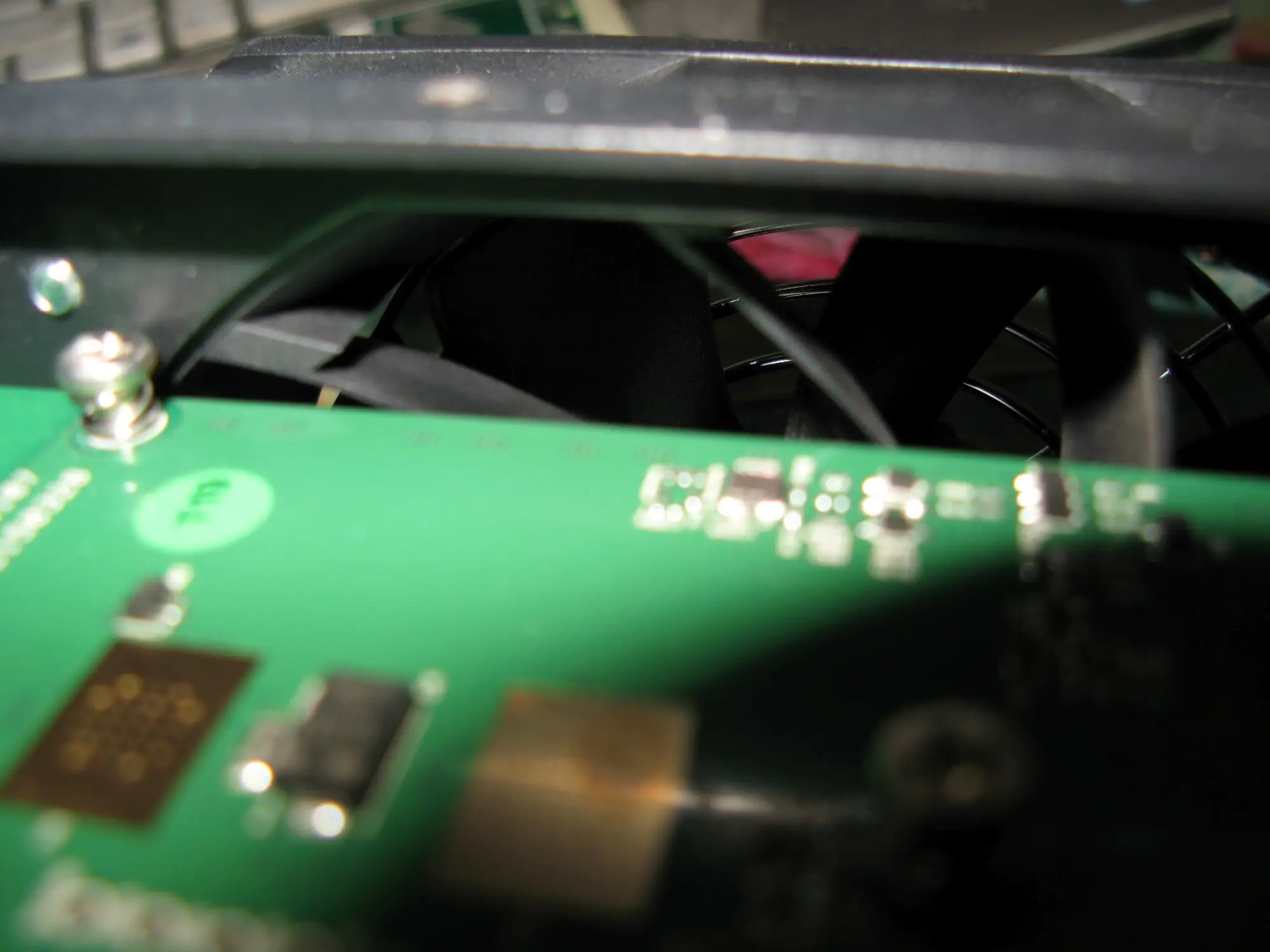

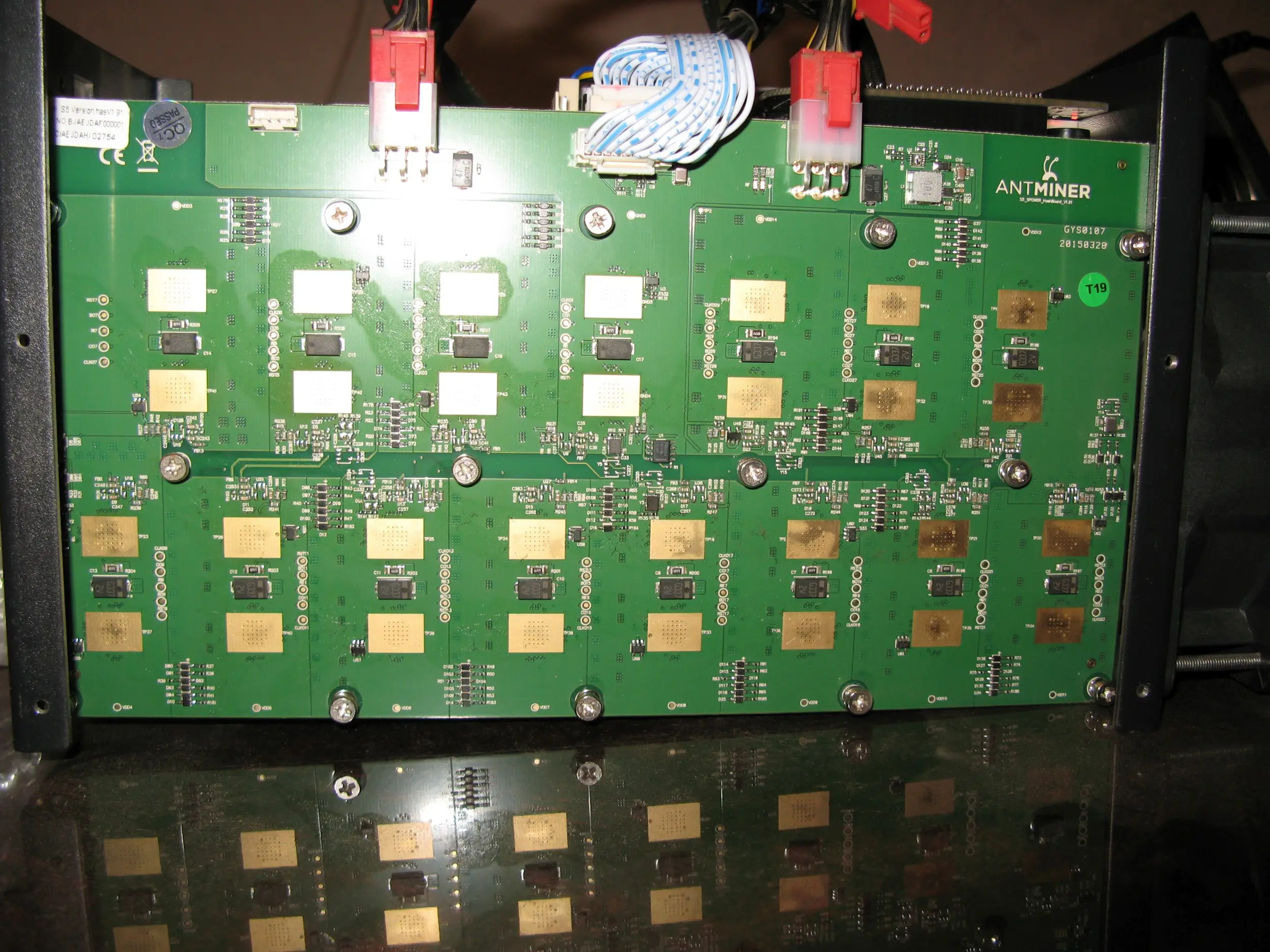

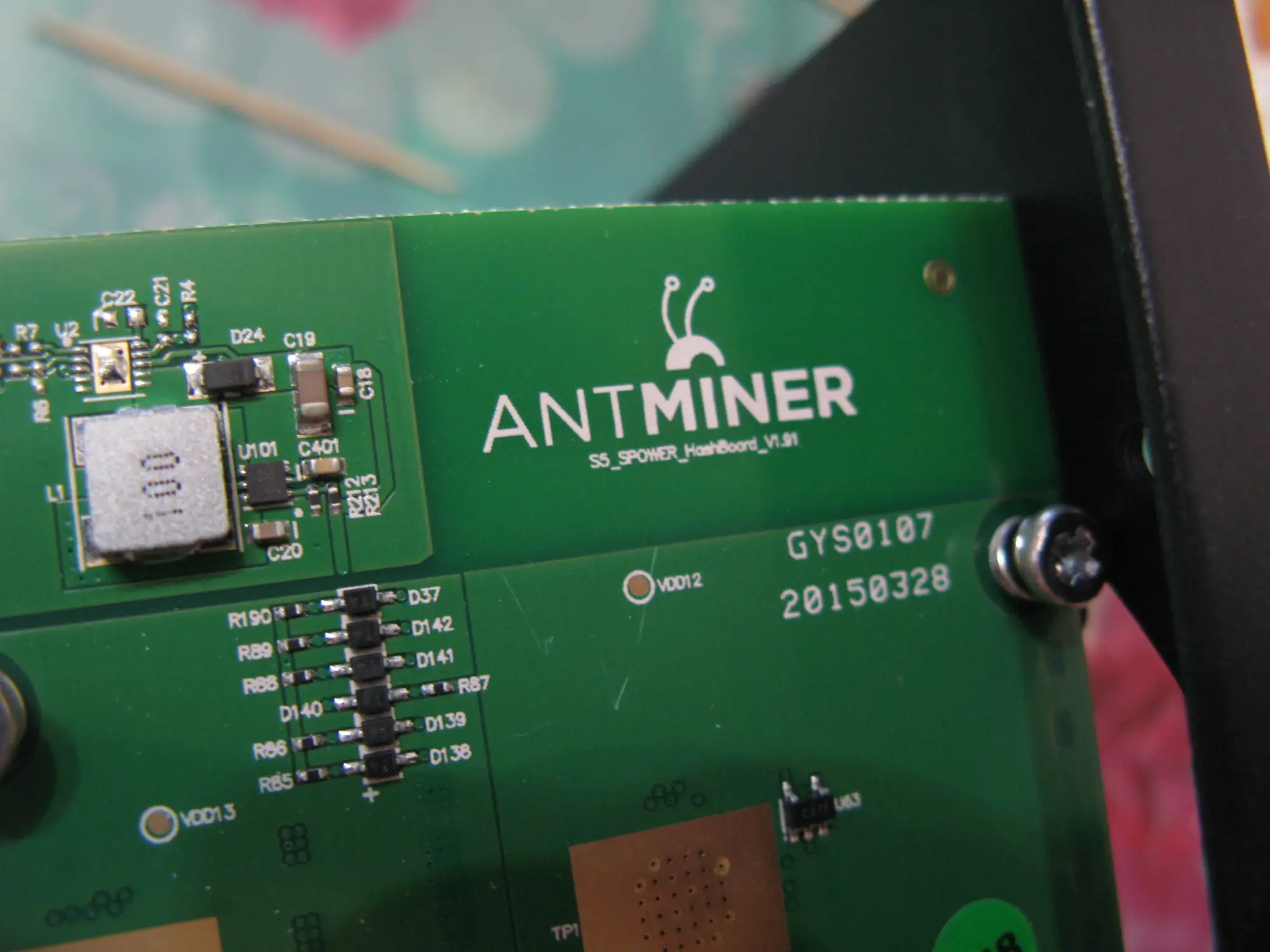

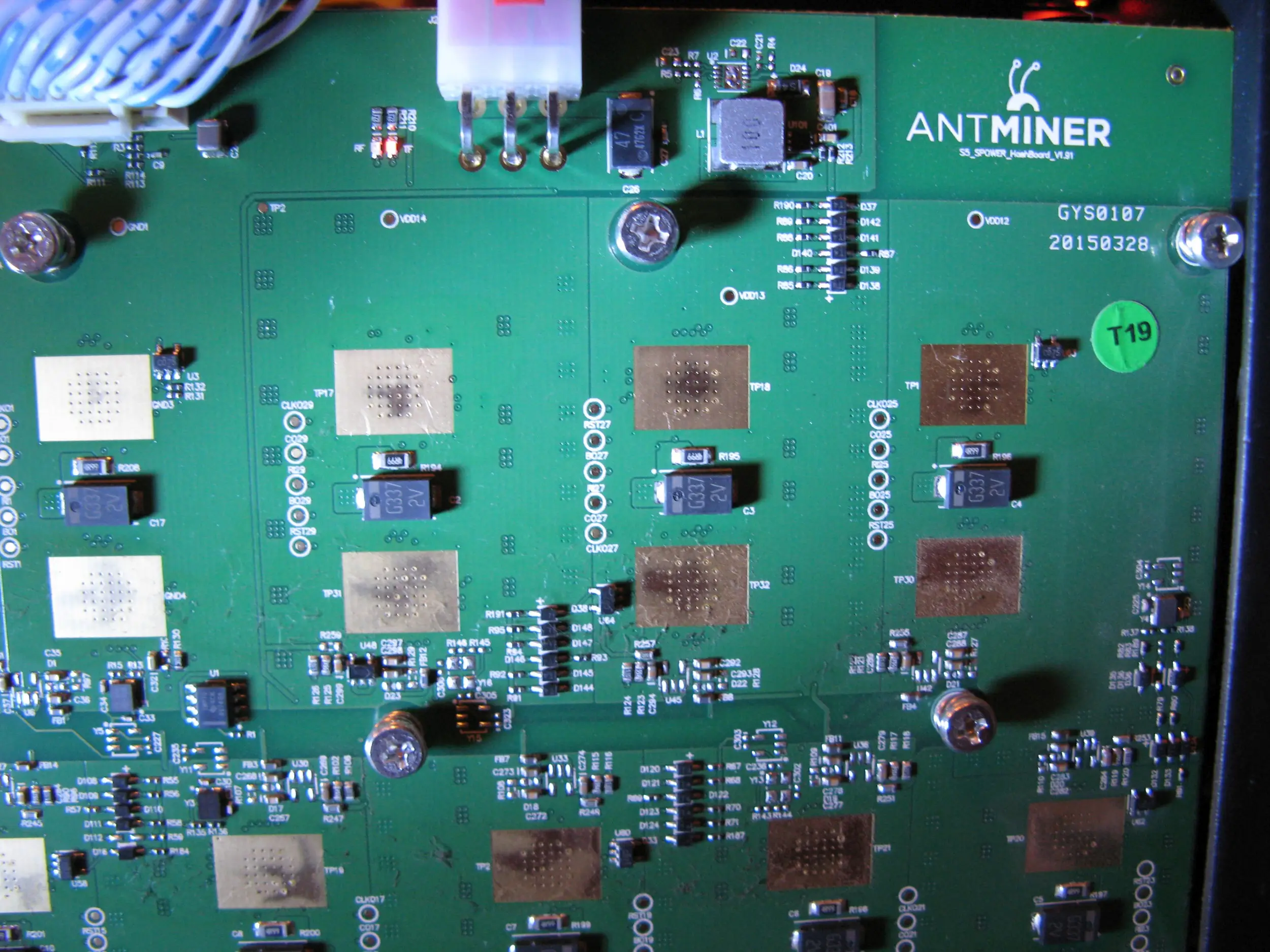

Кто уже знаком с предыдущими ревизиями AntMiner S5, тот сразу заметит, что изменился дизайн платы, но более зоркие читатели обратят внимание, что какого-либо глобального изменения не произошло. Только увеличиваются размеры площадок с каждой, более молодой, ревизией. У rev.1.*...1.5 - 8х8мм с обкусанными углами, у 1.7...1.9 - 10х10мм, у 1.91 - аж 12х14мм.

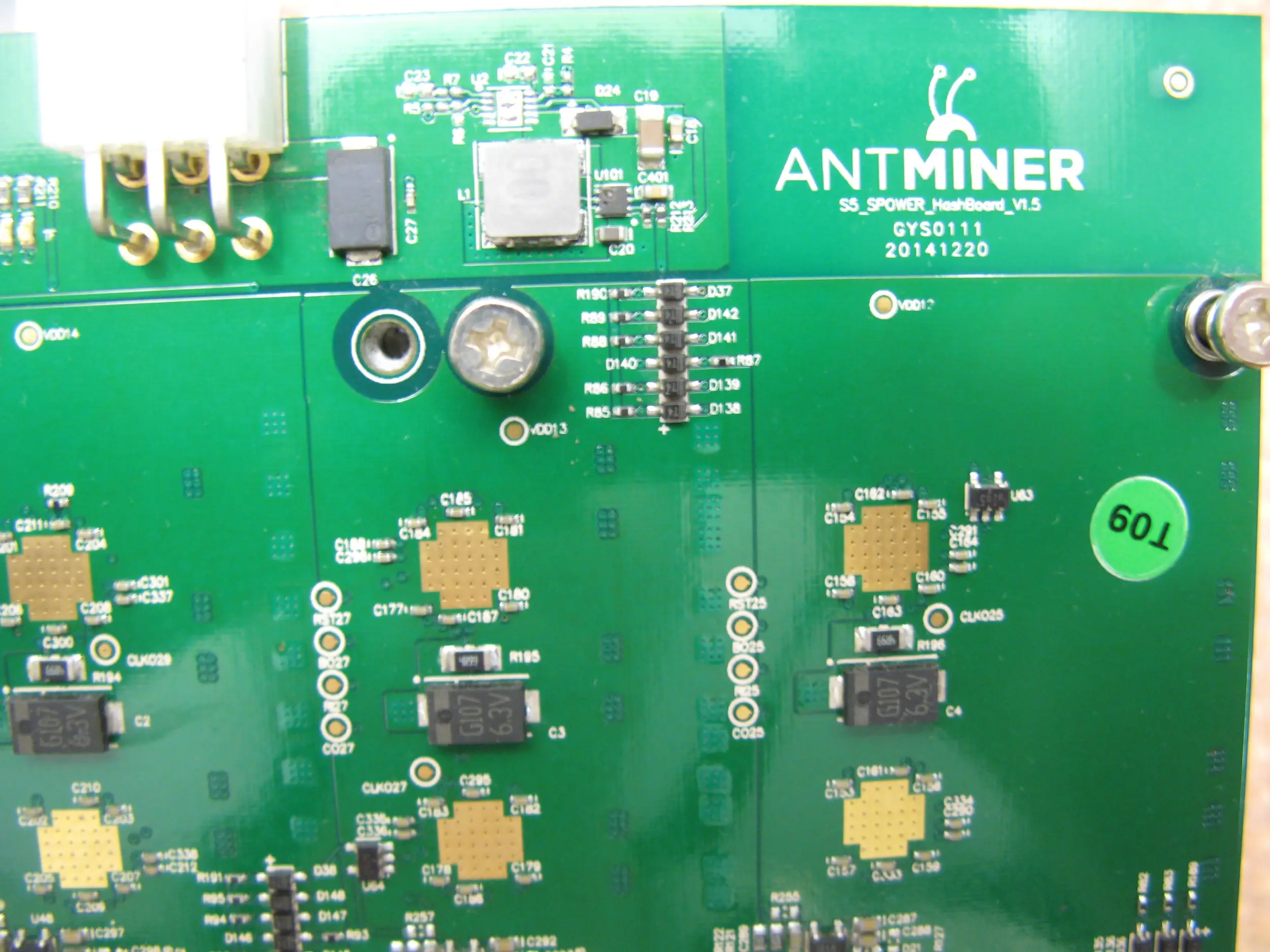

Ревизия 1.*...1.5

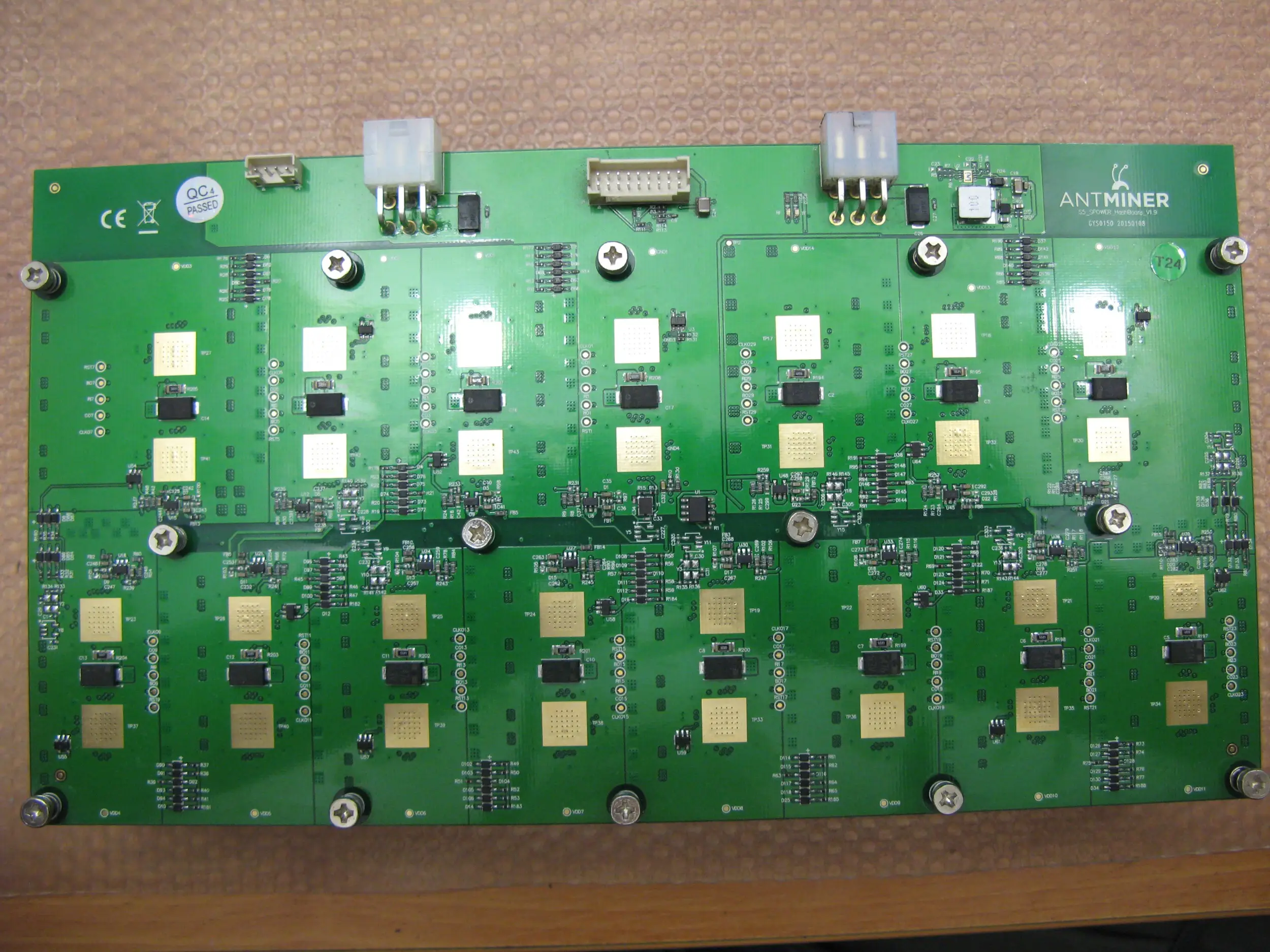

Ревизия 1.7...1.9

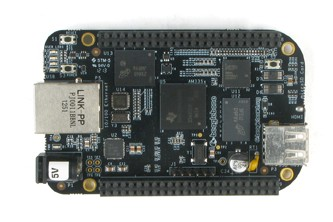

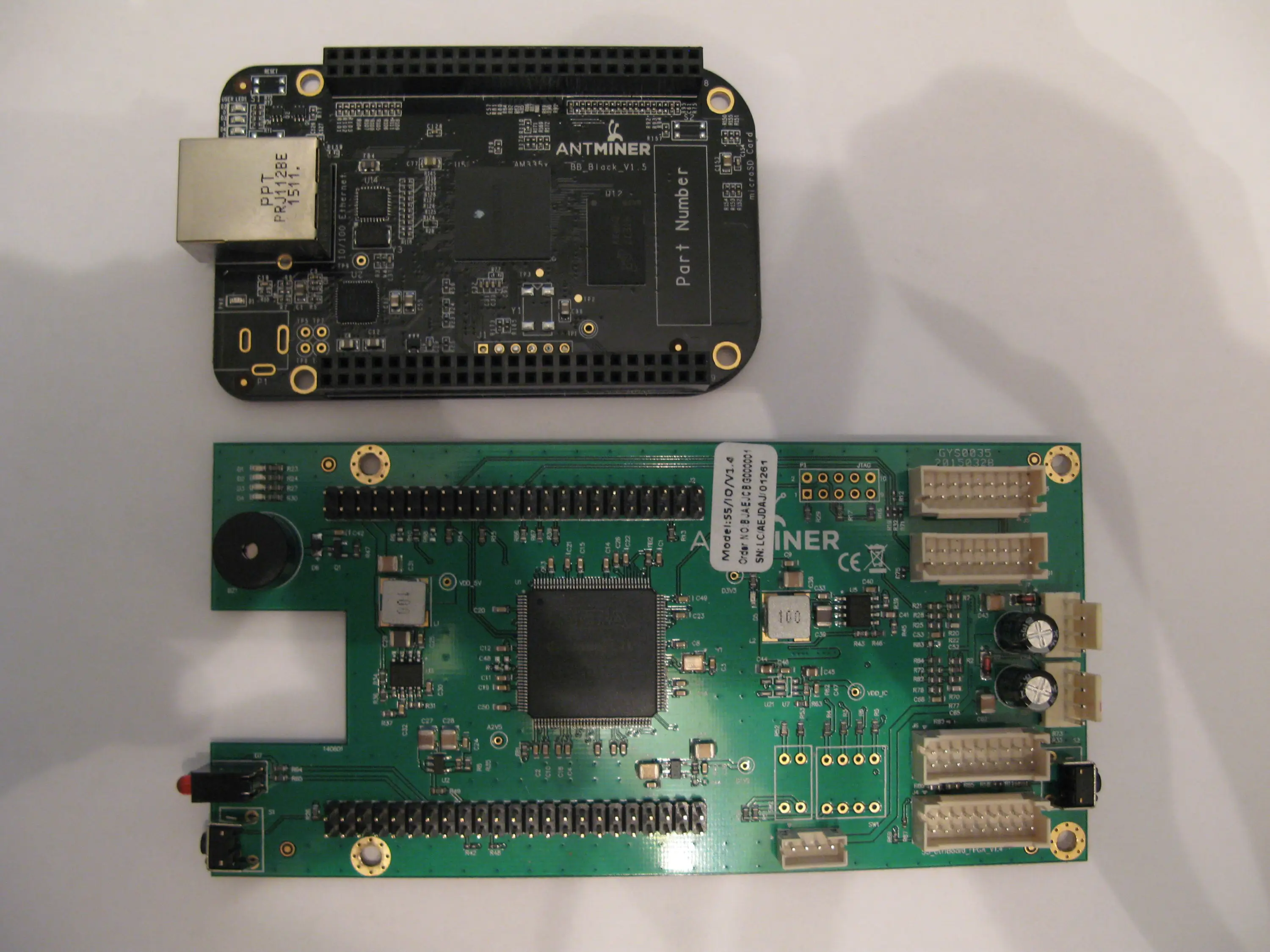

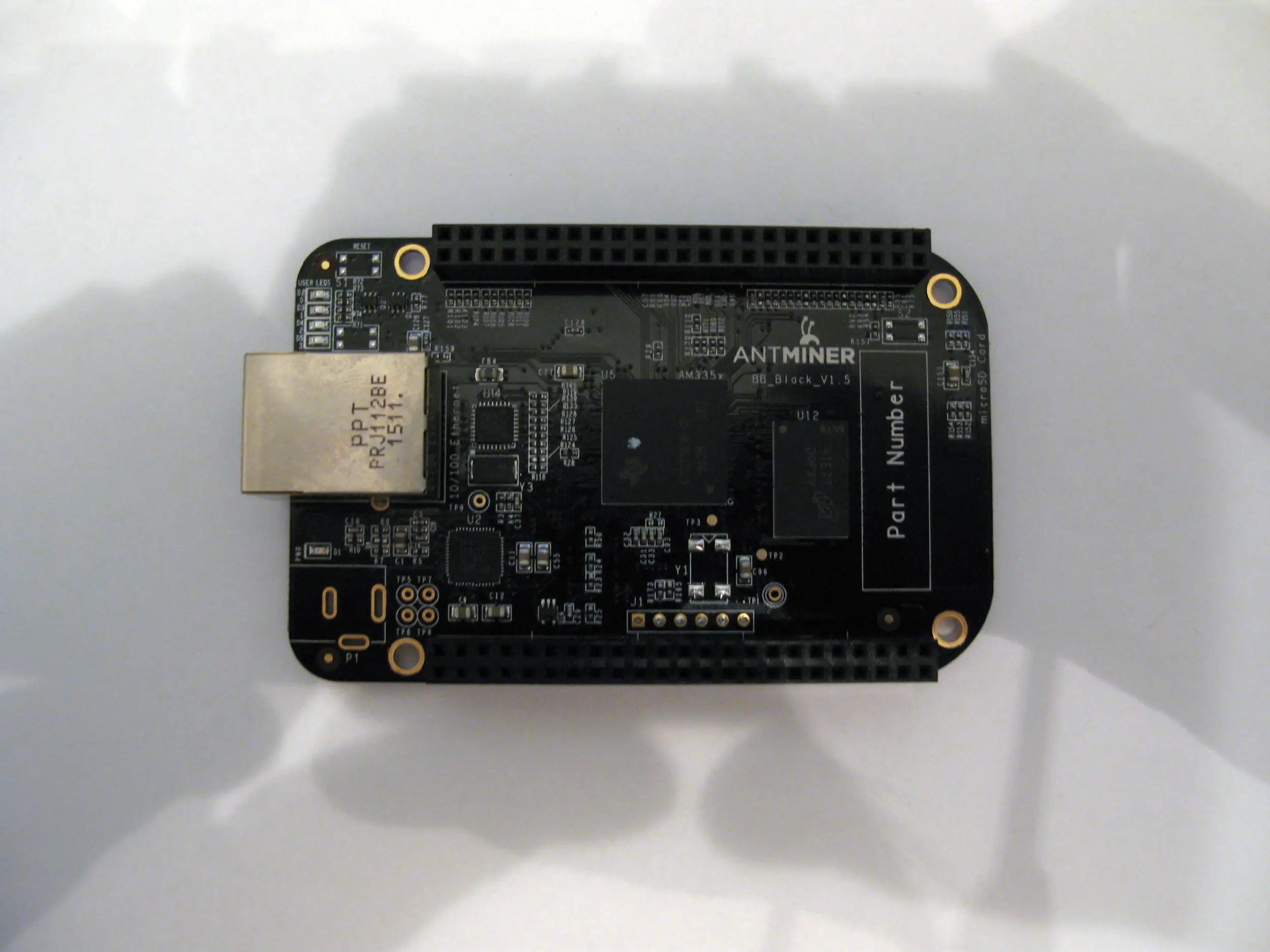

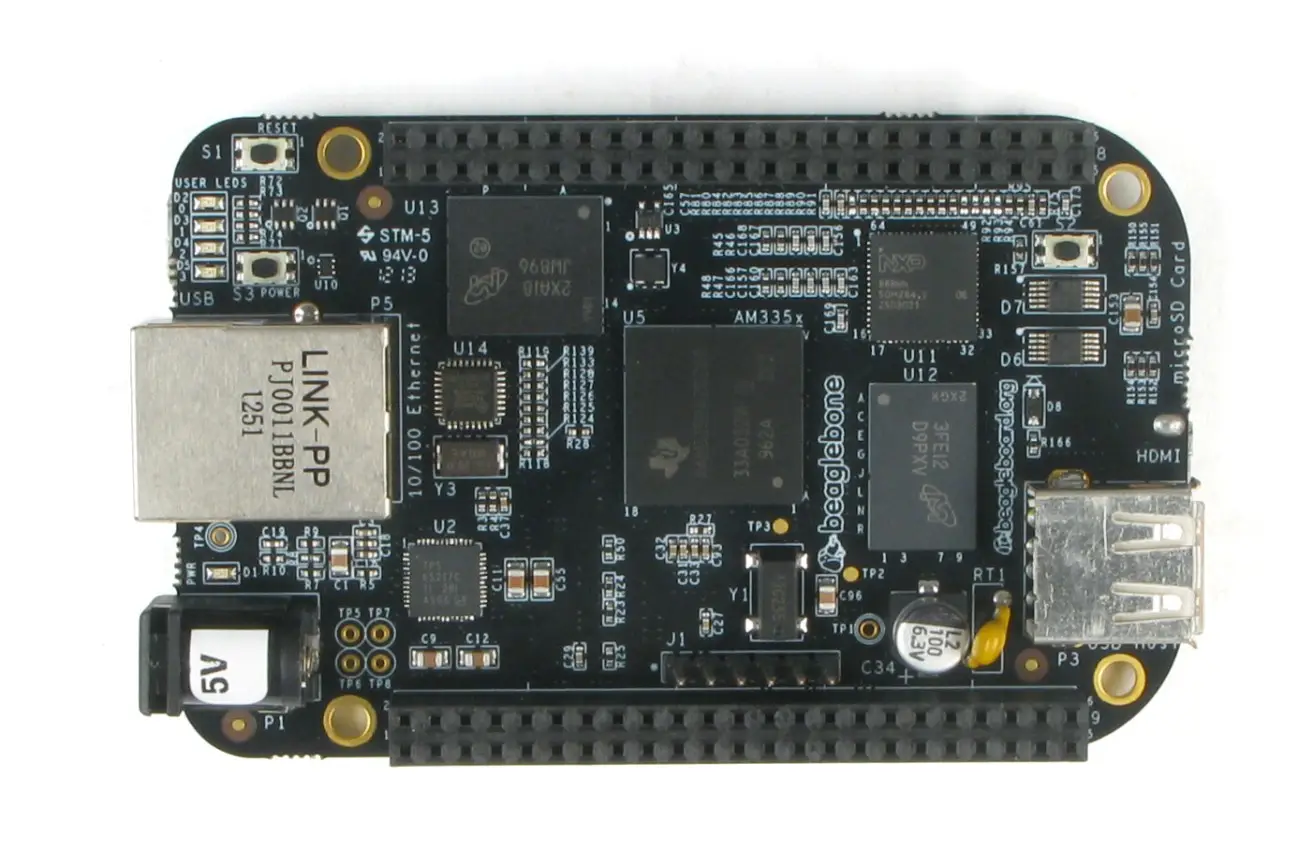

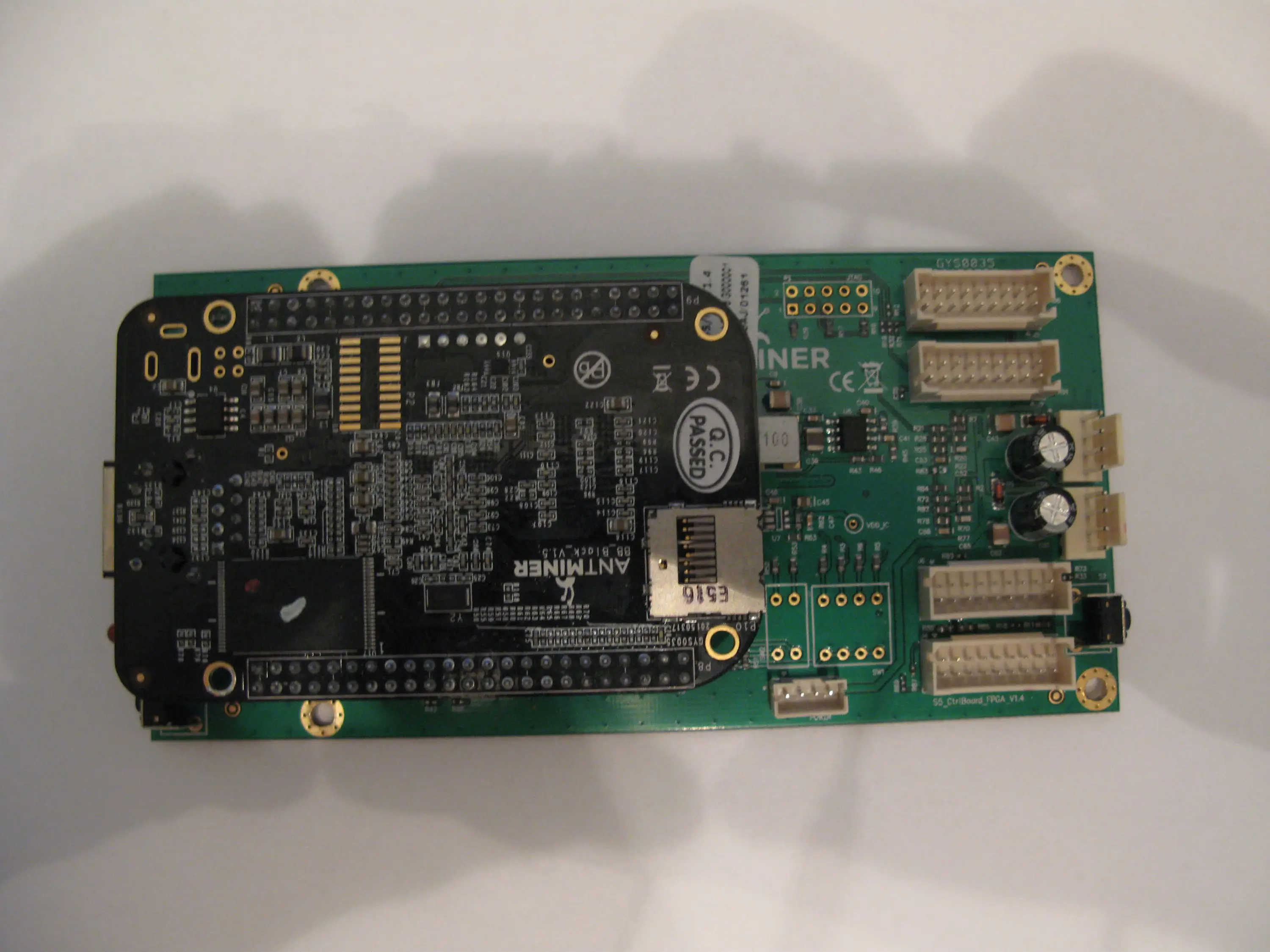

Управление вычислительными хеш-платами берет на себя полноценный одноплатный миникомпьютер (далее - ОПК) BBB (BeagleBone Black), который давно уже знаком многим энтузиастам. Его отличие от аналогичных ОПК - высочайшая производительность в своем сегменте и максимальная поддержка, практически любого, современного оборудования и стандартов обработки и передачи данных.

Уверен, что это не просто так было сделано, учитывая стоимость этого ОПК, хотя для BITMAIN была разработана эксклюзивная партия, которая не уступает по качеству, но заметно снижает стоимость самого оборудования, тем самым снижая отпускную стоимость конечного продукта. А это для нас с вами - один из важнейших показателей.

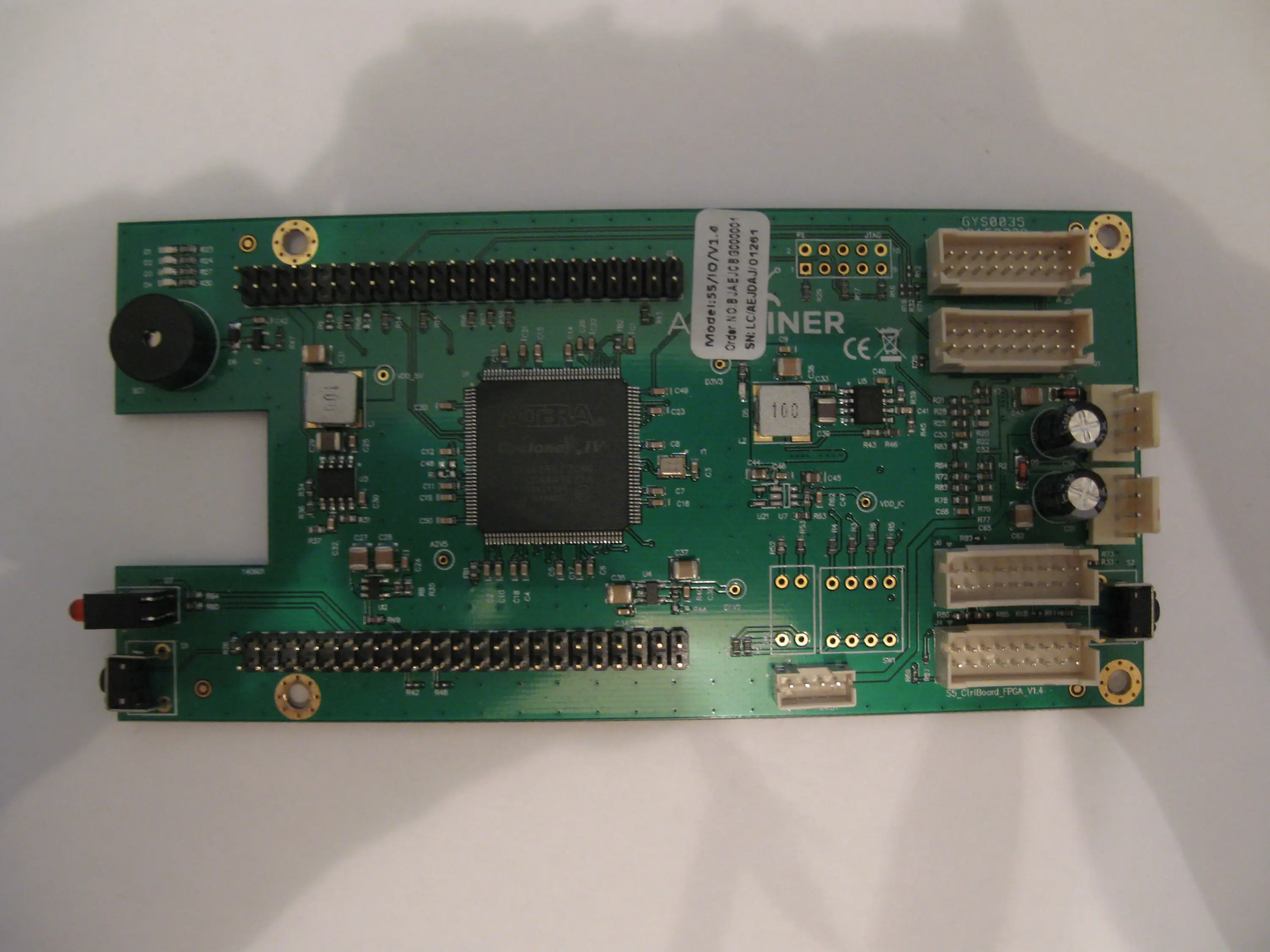

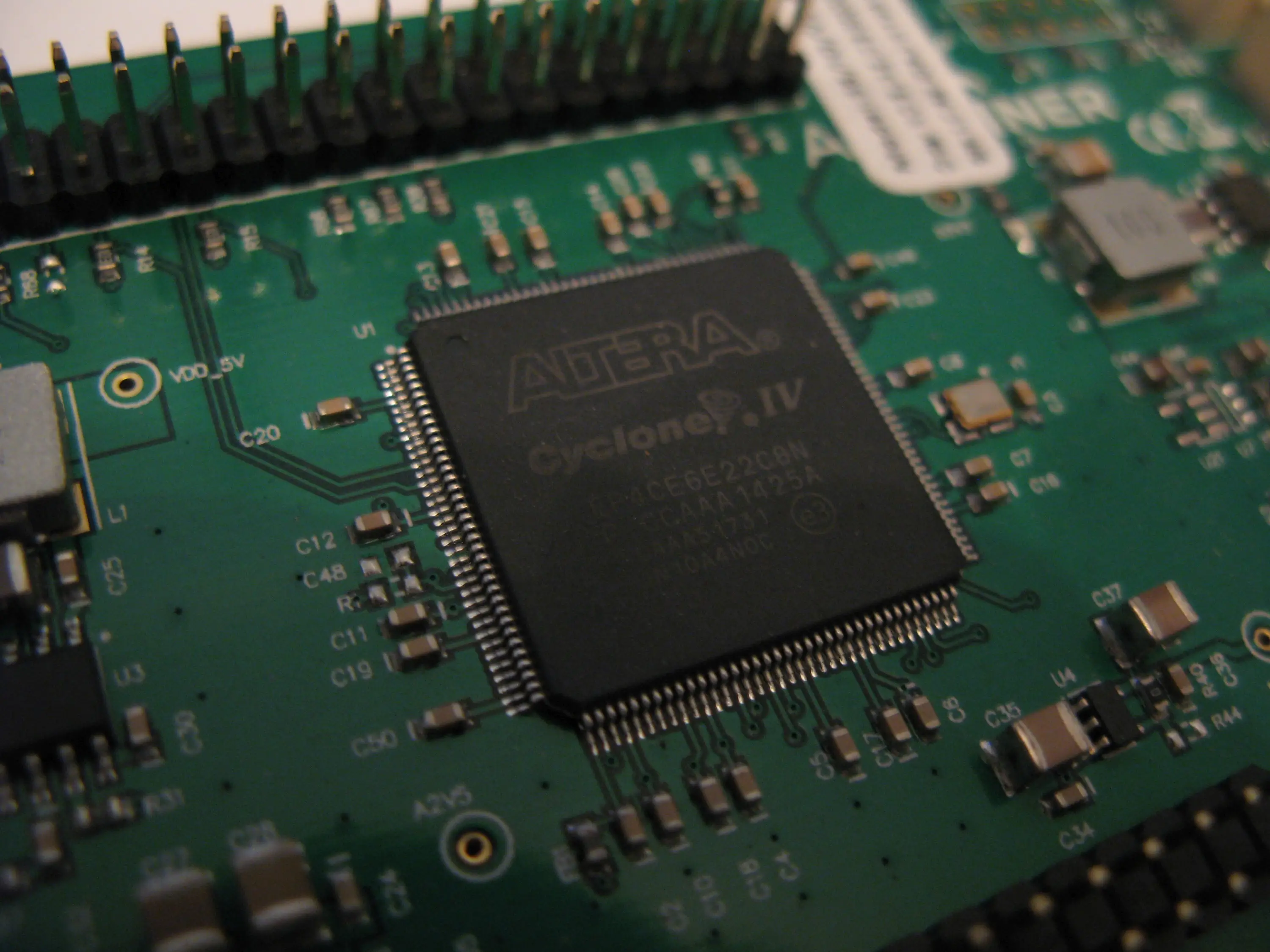

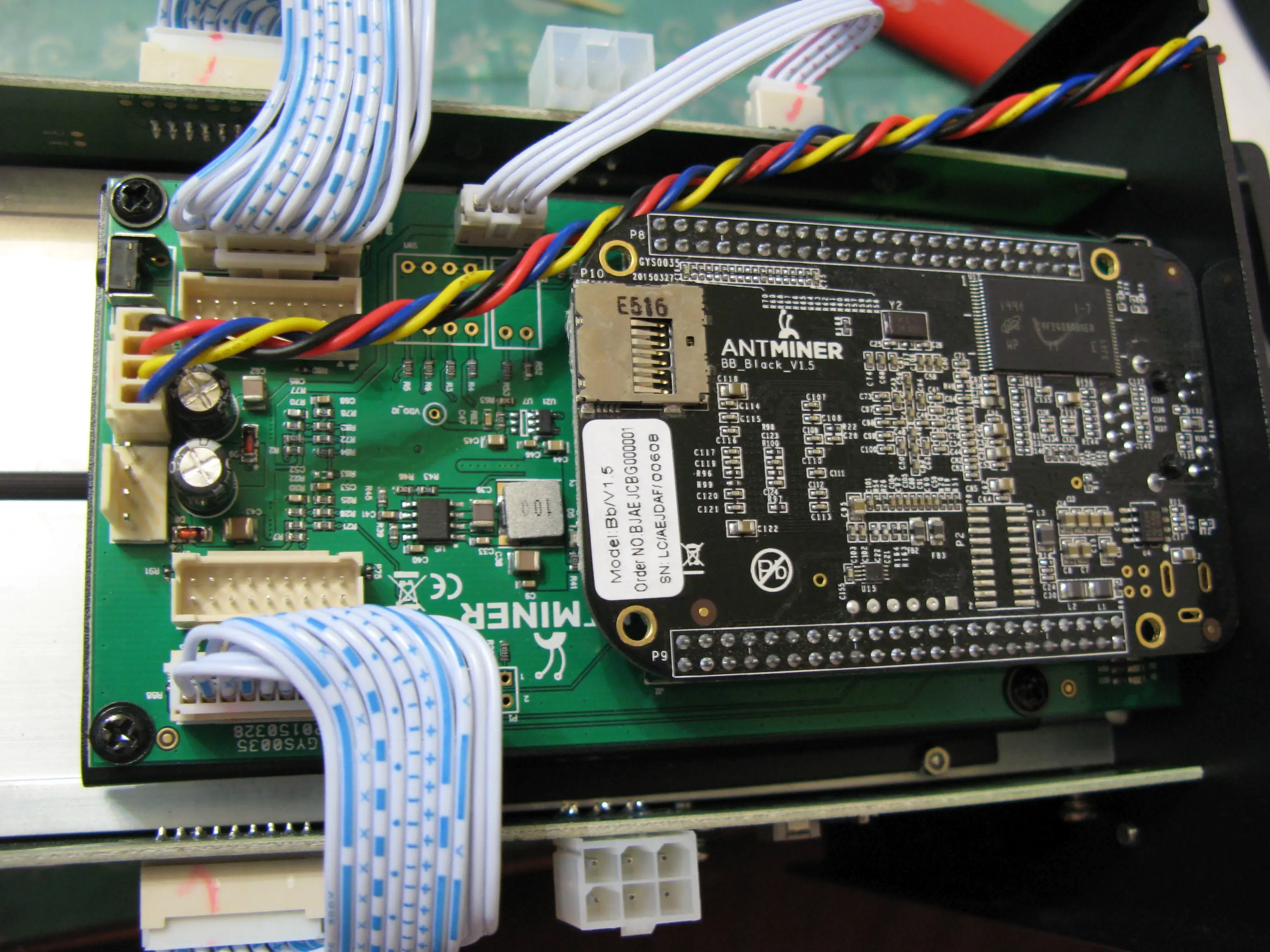

Этот ОПК устанавливается на плату управления хеш-бордами, на котором формируются основные напряжения, в том числе питание BBB и коммутатор на основе FPGA Altera Cyclone IV

Думаю мы рассмотрели ASIC-майнер со всех сторон. Теперь надо его попробовать включить.

Первый старт

Отдельно хочу отметить, что S5 не похож по первому включению на предыдущие модели. То есть, у него не зашит в роутере стоковый IP для подключения. И на это есть несколько причин. Первая - это тот самый BBB, а не примитивный роутер с OpenWRT. Иными словами, нам придется сначала его "найти" в нашей сети.

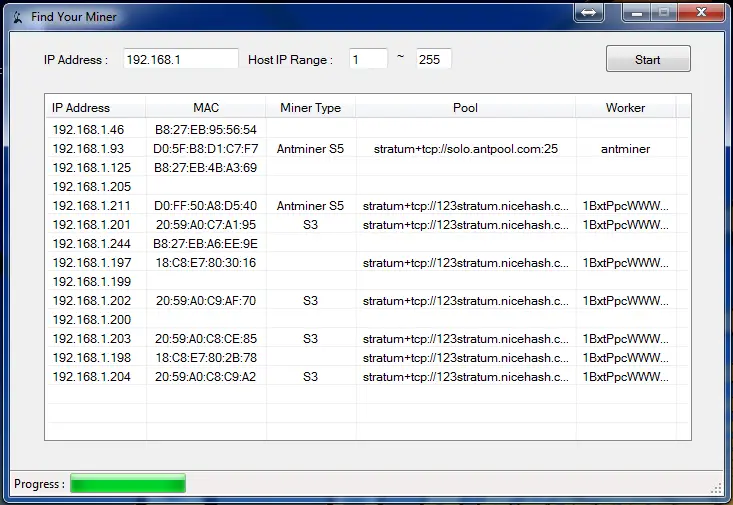

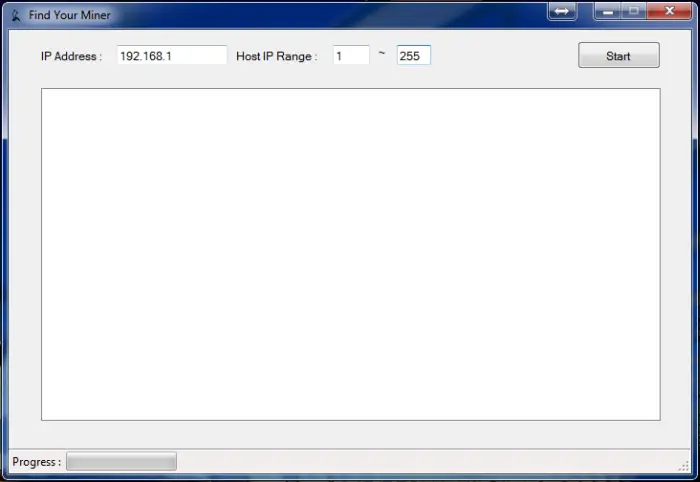

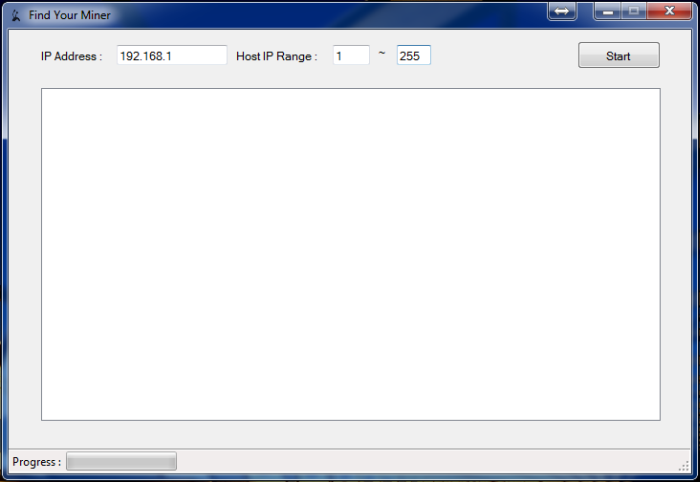

Для этого есть много способов. Я использовал старый добрый "FoundYourMiner", который меня еще не подводил. Для поиска асика в сети, достаточно включить асик, дождаться его инициализации (загорятся два красных светодиода на хеш-бордах) и запустить программу поиска.

Для этого, после запуска программы, надо вписать адрес своей домашней подсети (в моем случае, это 192.168.1.***) и задать диапазон поиска (***) - 1-255.

Жмем "Старт". Через некоторое время мы увидим все доступные асики в сегменте.

Ищем среди выданных результатов незнакомый адрес IP. В моем случае это 192.168.1.93. Теперь мы имеем адрес доступа к АСИКу и можем им управлять!

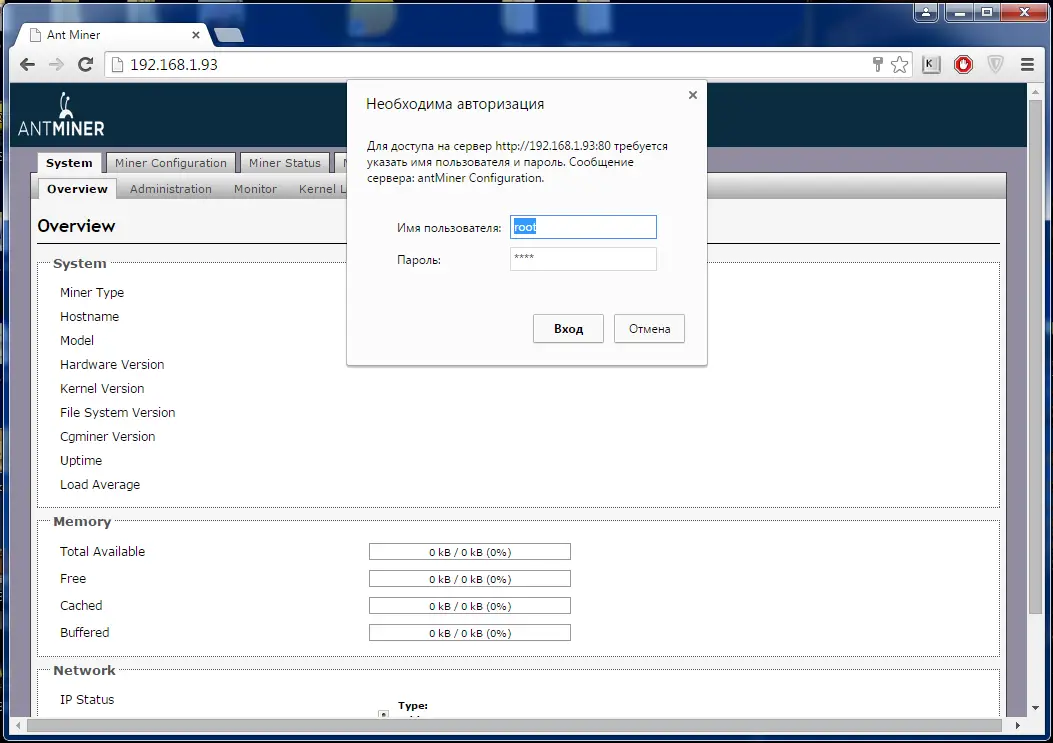

В первую очередь, вам надо с ним связаться по этому IP через любой браузер, вбив в адресной строке IP обнаруженного АСИКа. Что-то типа такого варианта:

Для доступа в веб-интерфейс используйте:

Логин: root

пароль: root

Дополнительные фото:

Продолжение: Обзор ASIC майнера AntMiner S5 от BITMAIN. Часть II
