Обзор ASIC-майнера Avalon 6

С конца прошлого года активно рекламируется и продается новый ASIC -майнер от компании Canaan Creative, получивший название Avalon 6. Сам майнер продолжает линейку устройств от одного из пионеров отрасли. Первые устройства под маркой Avalon поставлялись еще весной 2013 года. После выпуска первого поколения компания провела реорганизацию и изменила маркетинговую и производственную политику.

Покупка и доставка

Новое устройство, как и его конкурент от фирмы Bitmaintech - Antminer S7 - принадлежит к редкому и вымирающему семейству «домашних» майнеров. В этой связи неизбежно сравнение этих двух продуктов между собой.

На сегодняшний день, для русскоязычных пользователей возможны следующие способы получения Avalon 6:

  • покупка большой партии майнеров (от 10 штук) у официального дистрибьютера компании BlockC;
  • покупка более мелкой партии в магазине EHash;
  • использование проверенных продавцов на форуме Bits.media.

Для написания статьи использовался опытный образец майнера, любезно предоставленный компанией Canaan Creative, а также устройства, официально купленные напрямую у производителя в КНР.

Высланный Canaan Creative майнер успешно преодолел таможню РФ, что, однако, не гарантирует подобный исход с другими покупателями. Доставка до двери осуществлялась курьерской почтой EMS.

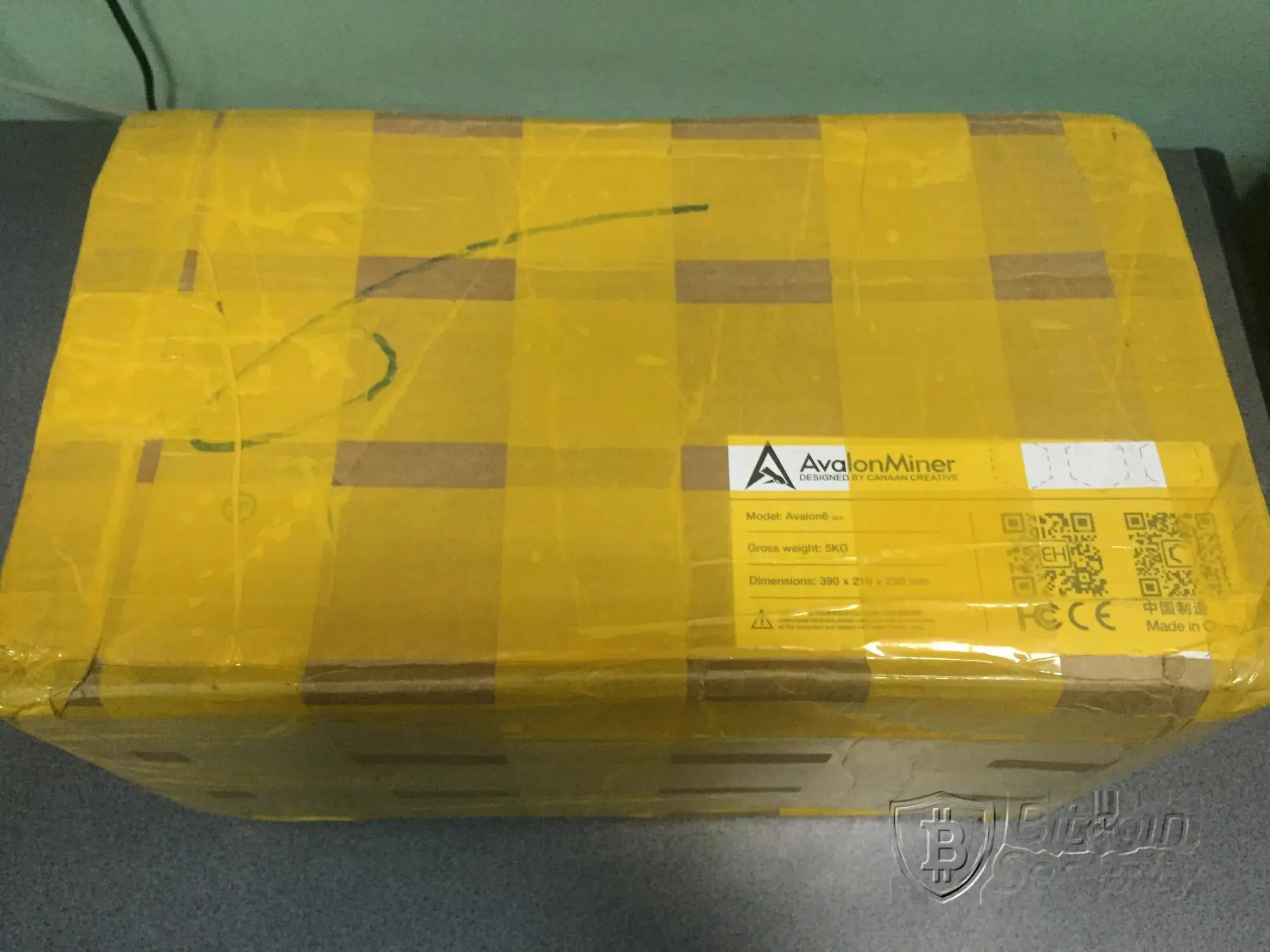

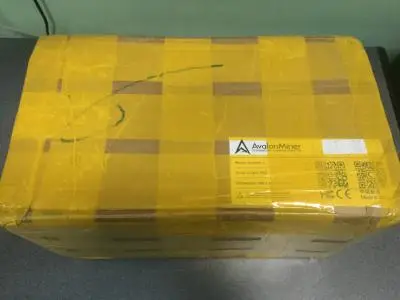

Упаковано устройство достаточно качественно.

01

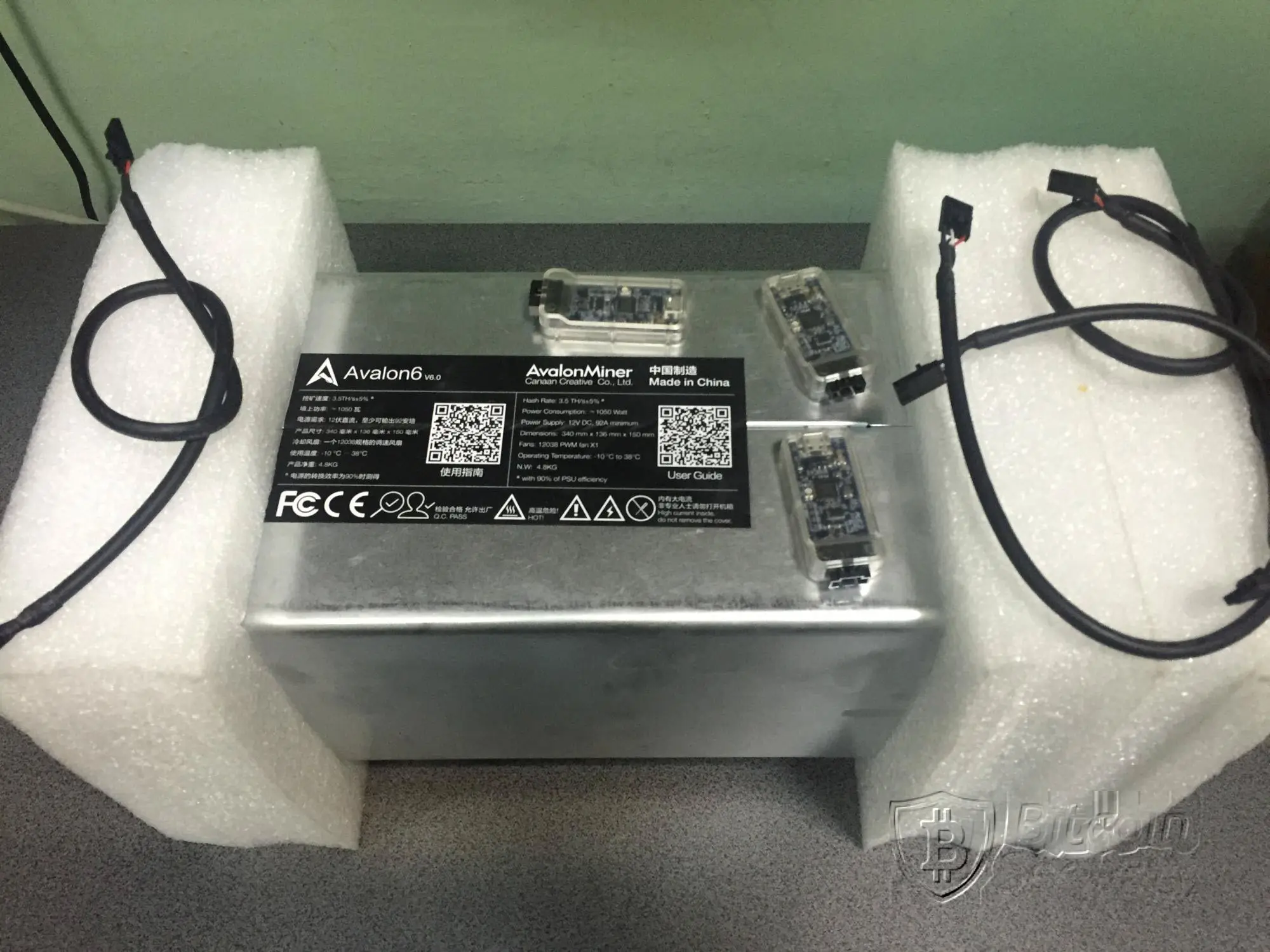

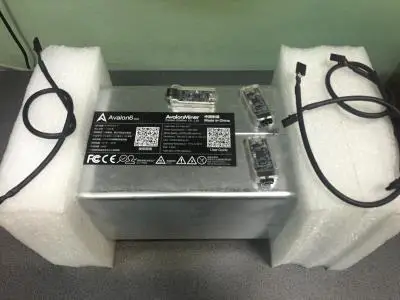

Картонная коробка обтянута любимым у китайцев желтым скотчем и доехала без видимых повреждений. Внутри сам майнер демпфирован специальными вставками

02

В комплект опытного образца положили три кабеля и три конвертера, однако комплектацию рекомендуется уточнить в каждом конкретном случае покупки майнера. И на коробке, и на майнере присутствуют наклейки с QR-кодами, приводящими на сайт поддержки с подробными описаниями купленного устройства.

Состав майнера

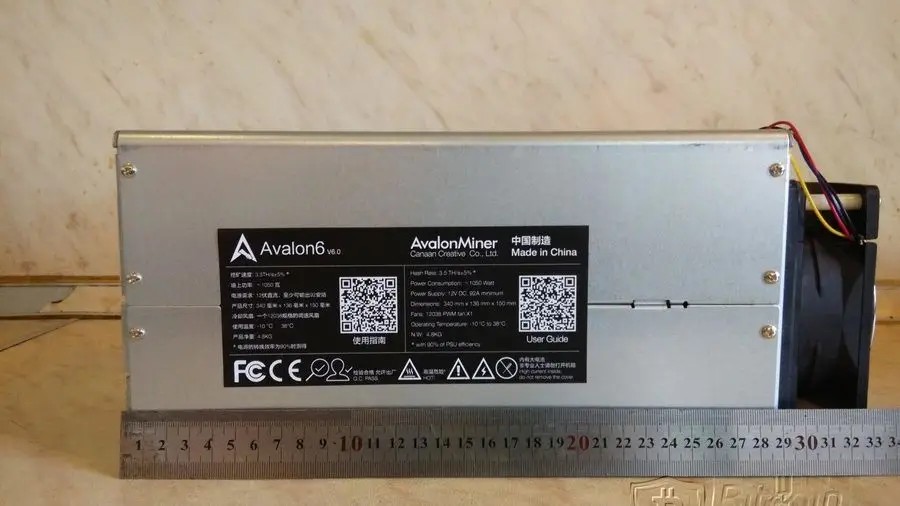

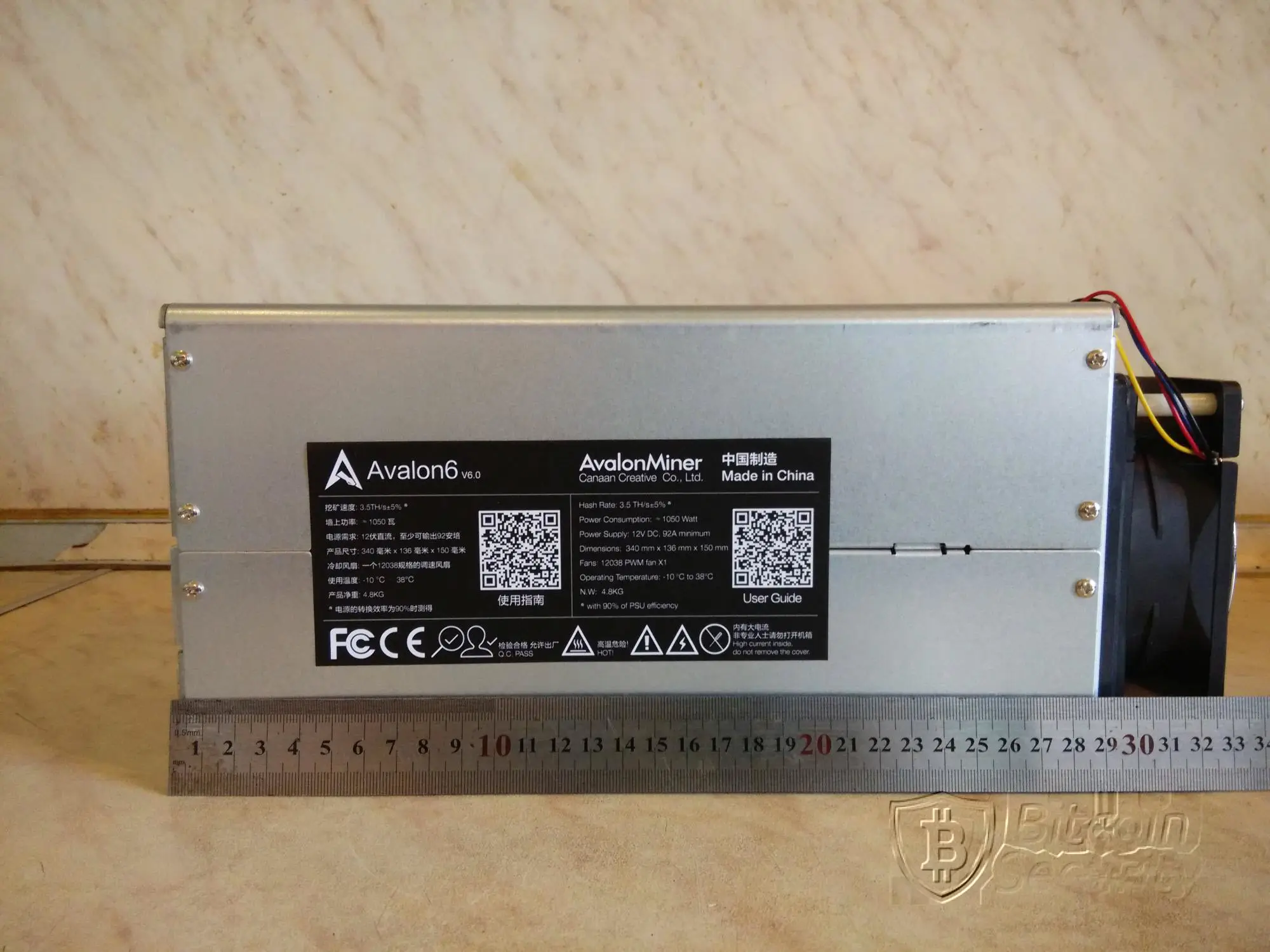

Устройство выполнено очень качественно и добротно. Корпус составной из дюраля.

03

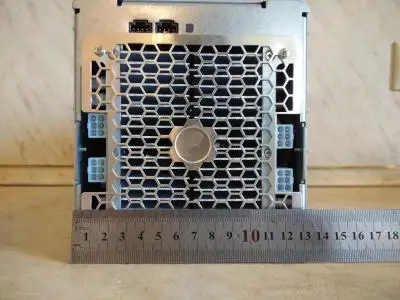

На одном торце находится вентилятор системы охлаждения, а на втором - решетка забора воздуха с разъемами питания и управления, а также светодиодным индикатором состояния майнера.

04

Корпус состоит из двух половинок, скрепленных между собой защелками.

05

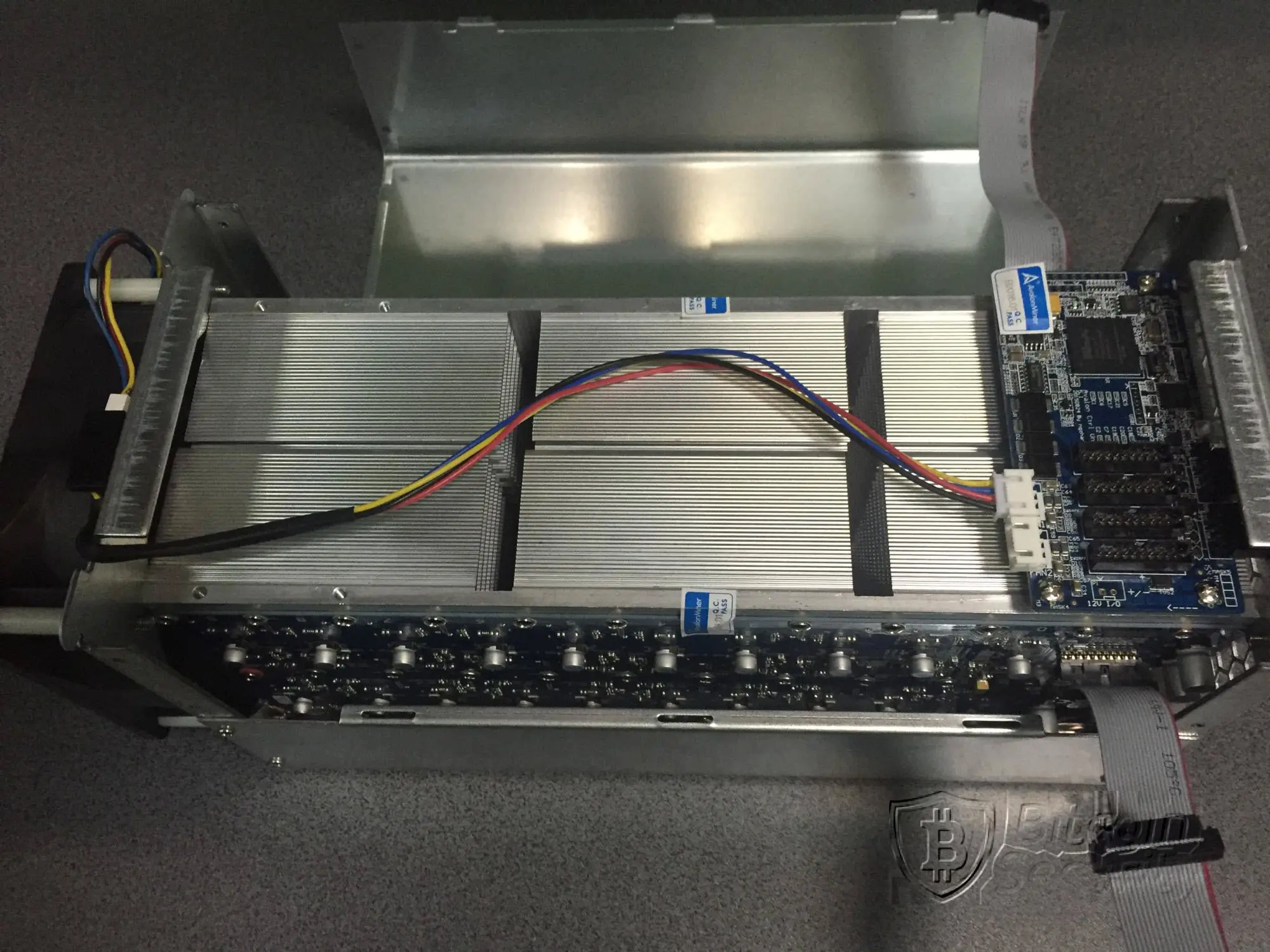

Внутри располагаются две платы с чипами A3218, изготовленными по технологическому процессу 28нм. На каждой плате по 40 чипов. Для охлаждения используются алюминиевые радиаторы, отводящие тепло с чипов внутрь корпуса, откуда потом теплый воздух высасывается мощным вентилятором.

06

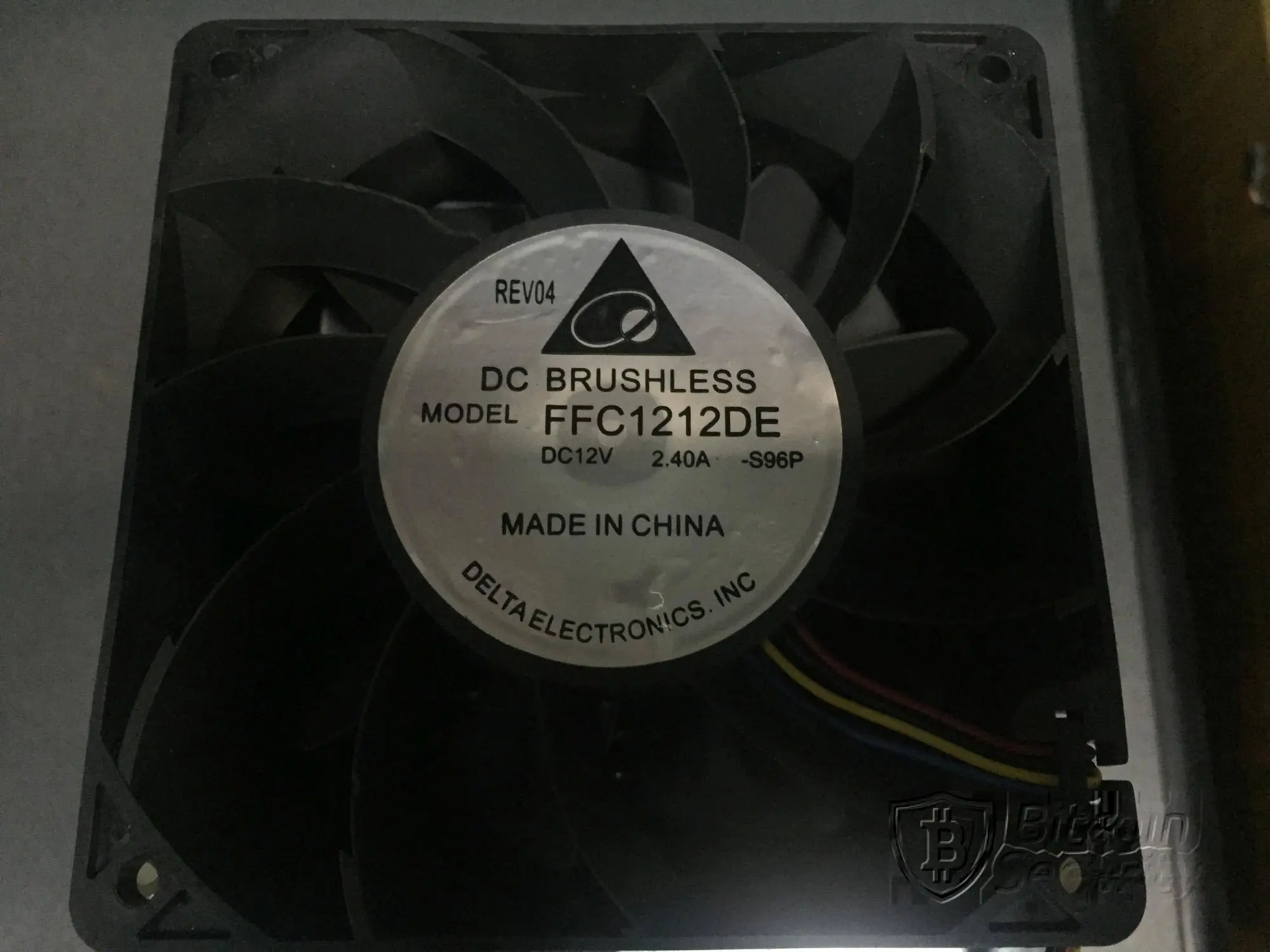

Производитель не прячет название модели вентилятора, что позволяет достаточно легко найти информацию о его характеристиках. Следует отметить, что в своих изделиях Canaan Creative использует несколько различных ревизий вентиляторов, но проблем не было зафиксировано ни с одной из них.

Необходимо отметить очень важную деталь майнера – в случае повреждения вентилятора, либо невозможности его выхода на необходимый режим работы, майнинг не стартует. Данная логика управления, как и другие особенности, реализованы в ПЛИС, находящейся на контрольной панели устройства, названной MM.

07

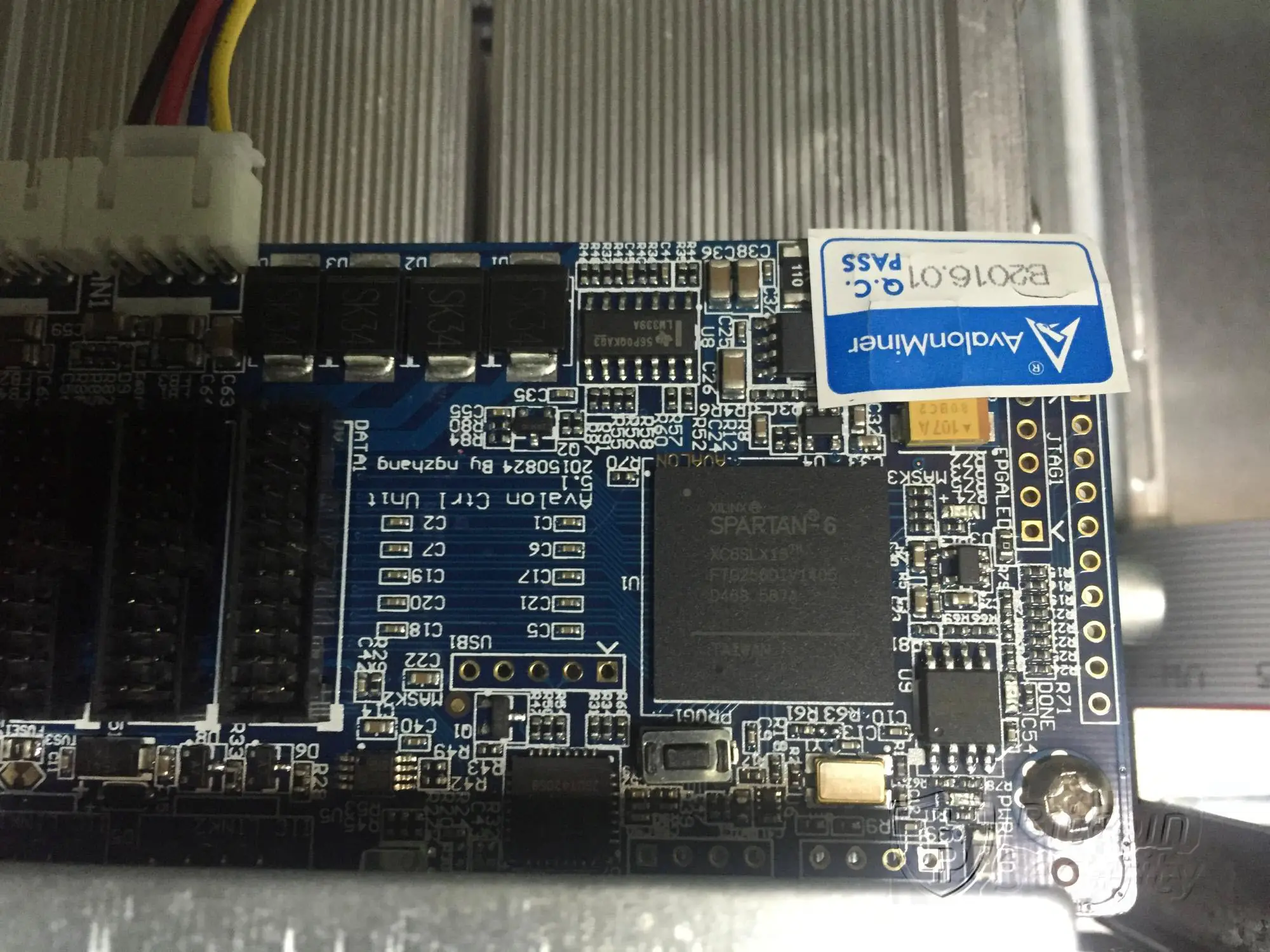

Компания-производитель не изменяет себе, организуя управление майнингом на мощном ПЛИС Spartan 6. Причем, программная составляющая была отработана еще на предыдущих майнерах Avalon 4\4.1.

Включение и работа

По типу своего построения Avalon 6 принадлежит к классу ASIC, в состав которых не входит устройство управления с программной компонентой для майнинга. В качестве подобного устройства управления производитель рекомендует использовать одноплатный компьютер Raspberry Pi первого или второго поколения. Для них созданы образы прошивок на базе операционной системы OpenWrt с Cgminer внутри.

К USB порту Raspberry подключается разработанный Canaan переходник USB – I2C, названный AUC2. Данный переходник построен с использованием собственного микроконтроллера на ядре Cortex и имеет свое собственное ПО, которое и обеспечивает взаимодействие между различными протоколами обмена. Возможно использование одного микрокомпьютера для майнинга на нескольких устройствах. Для этого они подключаются последовательно друг к другу кабелями I2C поставляемыми в комплекте. Максимальное количество Авалонов, которое можно подключить последовательно, равно шести.

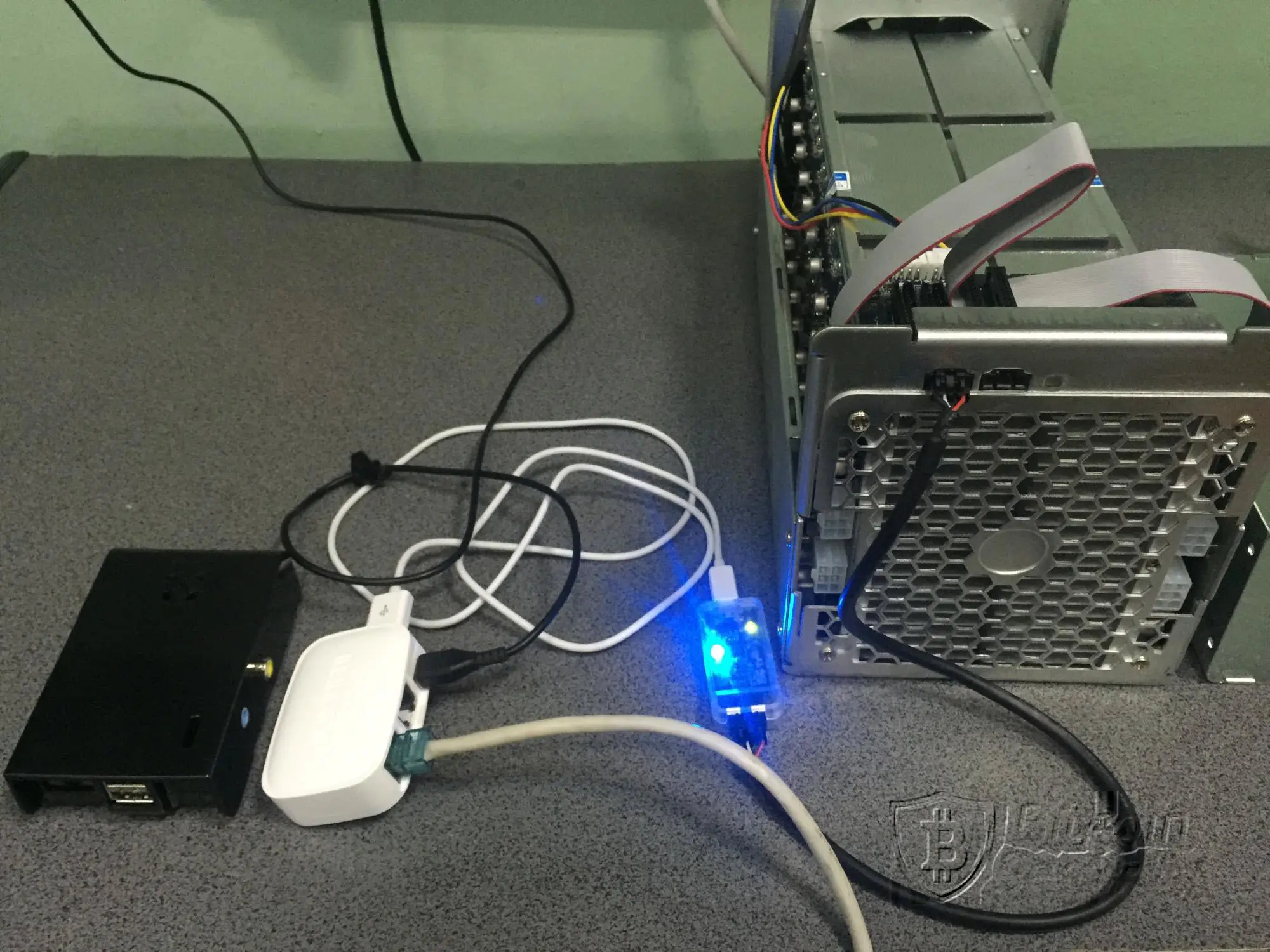

Все компоненты, собранные для майнинга, выглядят следующим образом:

08

Светодиод, находящийся на переходнике AUC2, показывает состояние связи между одноплатником и контрольной панелью\чипами майнера. Синий цвет обозначает успешную установку соединения и нахождение в режиме ожидания. Зеленый цвет – штатная работа переходника в режиме майнинга. Красный – нарушение связи.

Для питания майнера необходим блок питания с выходной мощностью от 1100 ватт и выше. Уровень напряжения должен находиться в интервале от 11.7 до 12.79 вольт. В случае применения двух блоков питания, необходимо подключать каждую плату к своему БП.

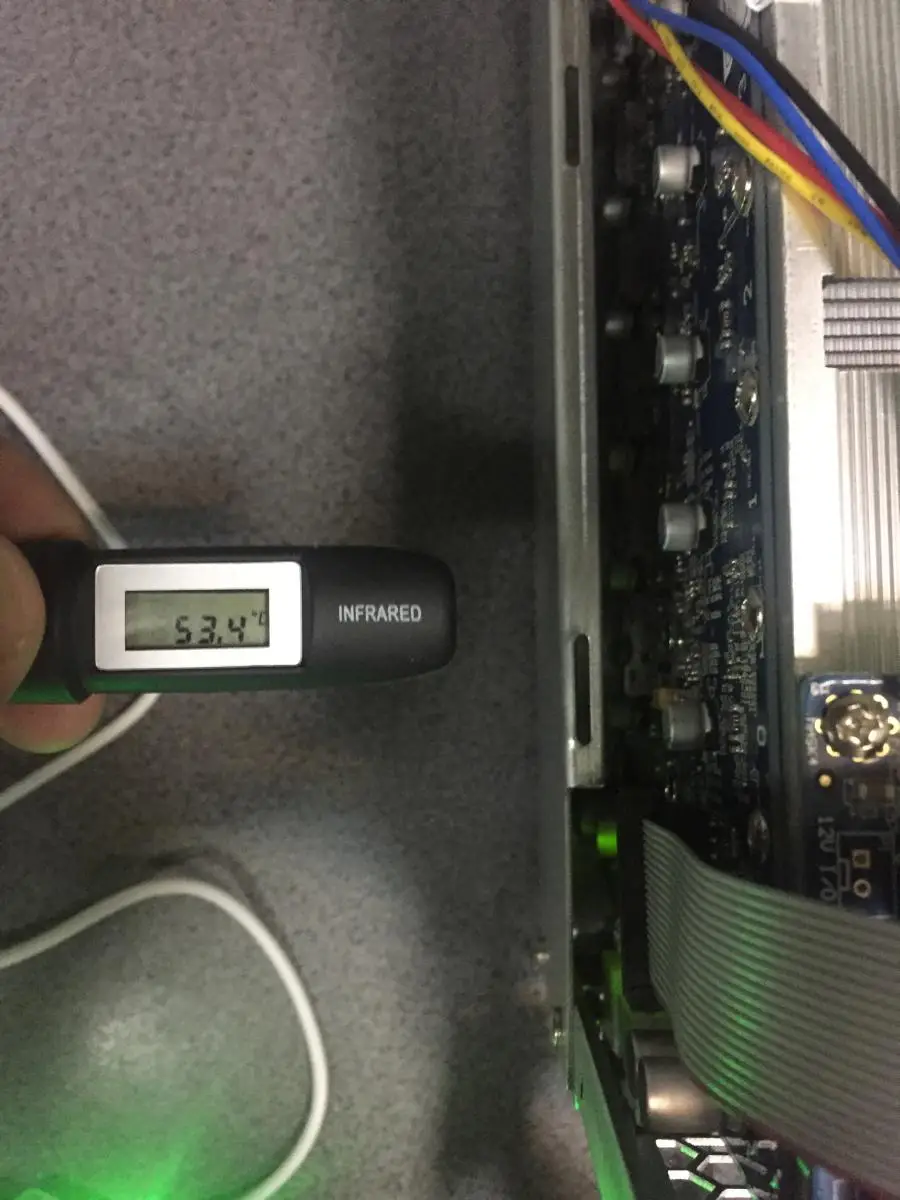

В связи с тем, что вентилятор стоит только с одной стороны, в процессе работы плата нагревается неравномерно. У вентилятора плата греется больше всего.

9-1 У решетки

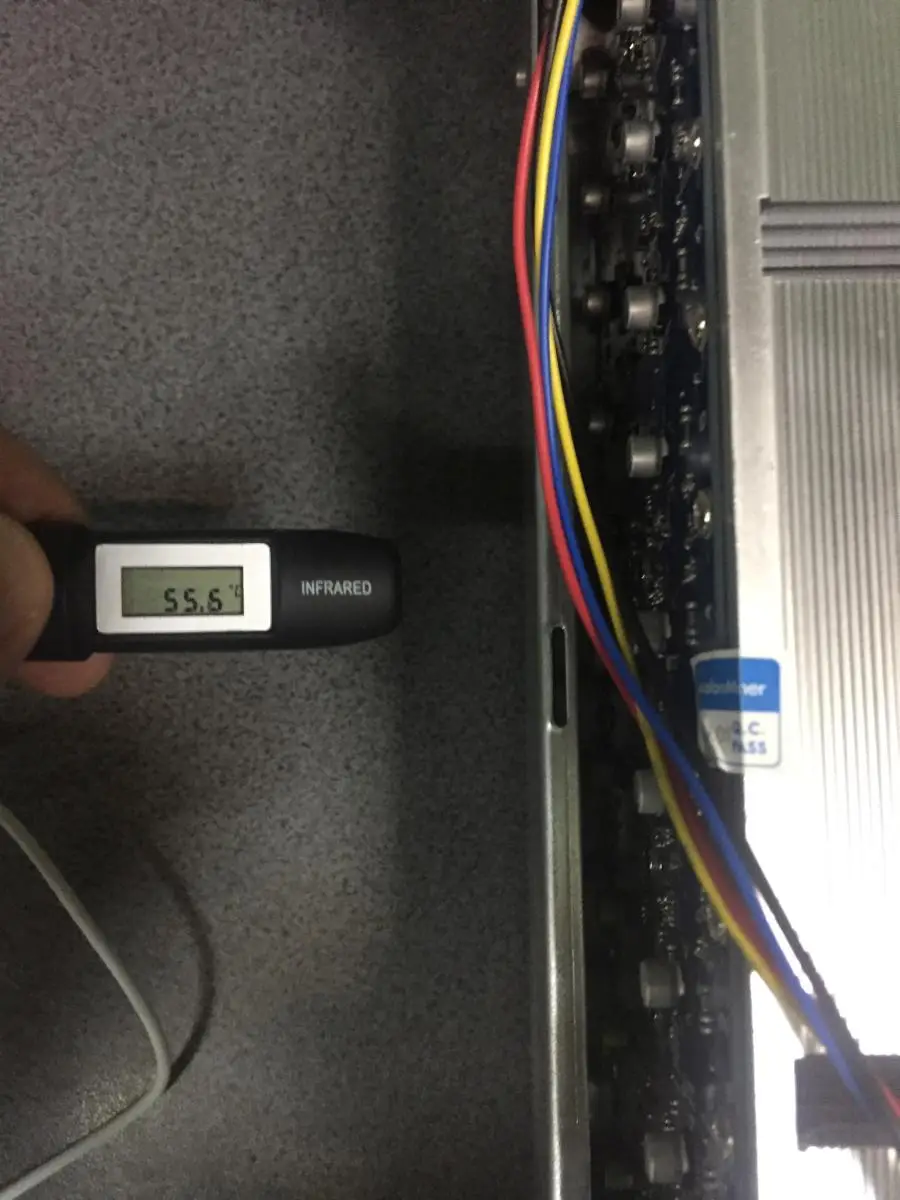

9-2 В центре платы

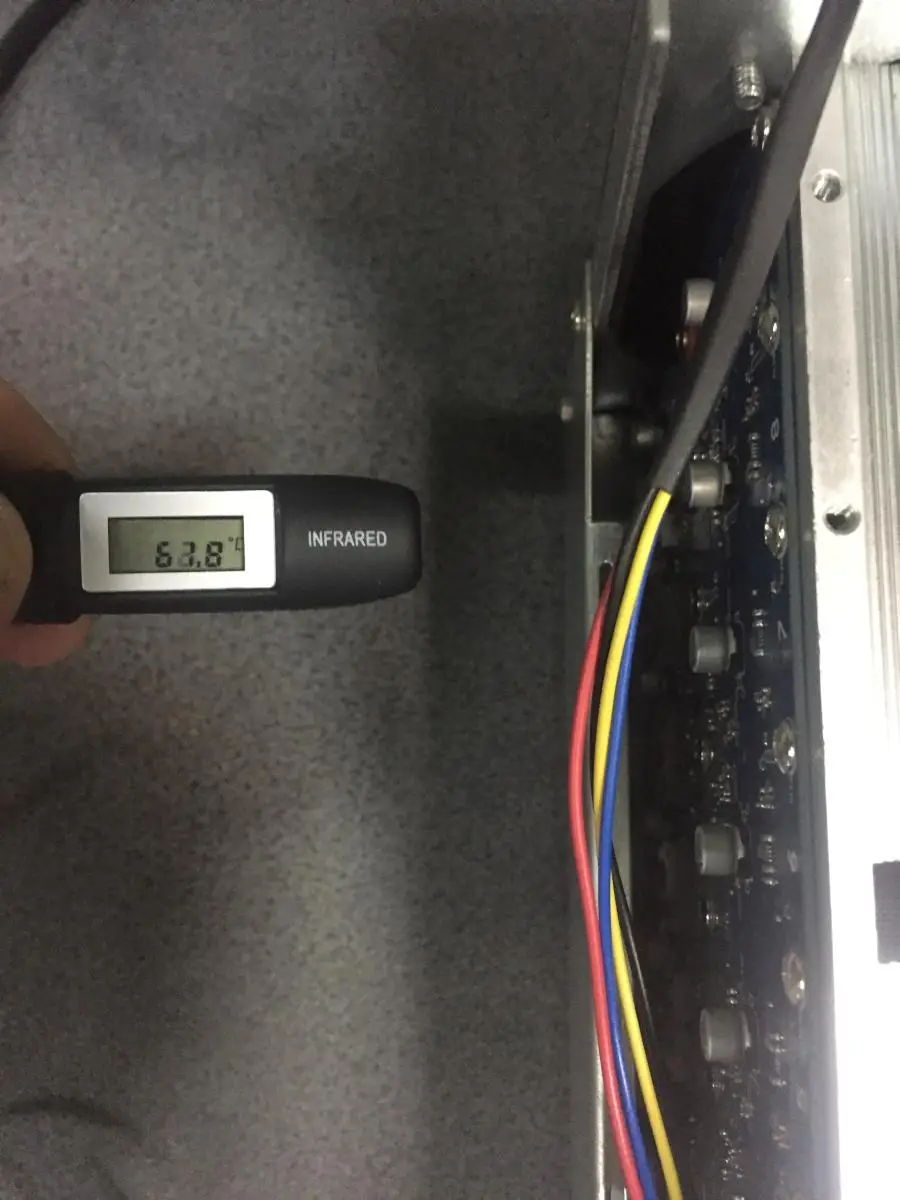

9-3 У вентилятора

 Однако необходимо учитывать, что замеры производились при снятой крышке, что накладывает ограничение на циркуляцию воздушного потока внутри майнера. Уровень шума в 40 дБ при выключенном майнере и 71 дБ в работающем состоянии (на максимальных оборотах вентиляторов) позволяет использовать его в домашнем майнинге, если не находиться с ним постоянно в одном помещении.

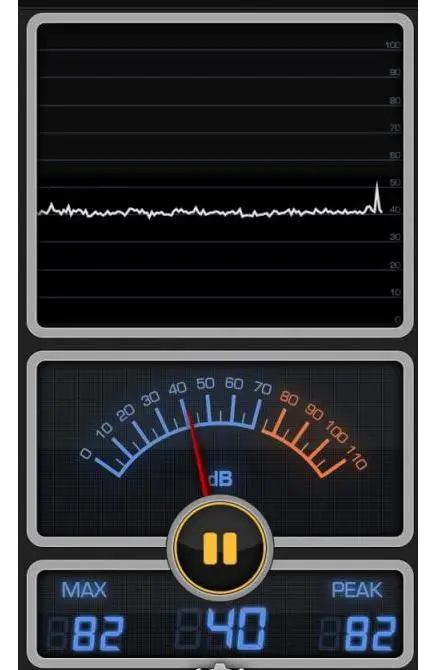

10-1 Майнинг выключен

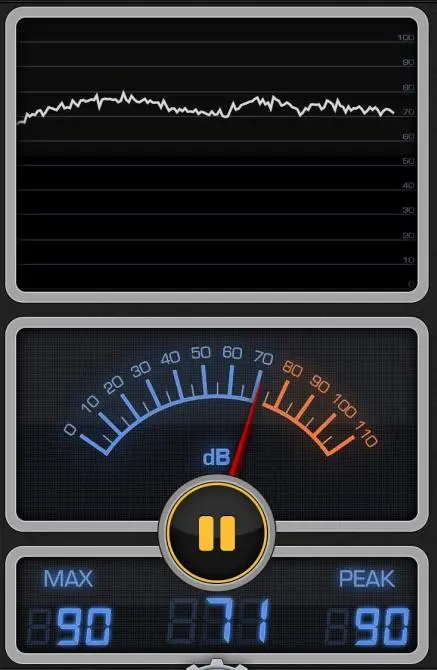

10-2 Максимальные обороты

Программная составляющая

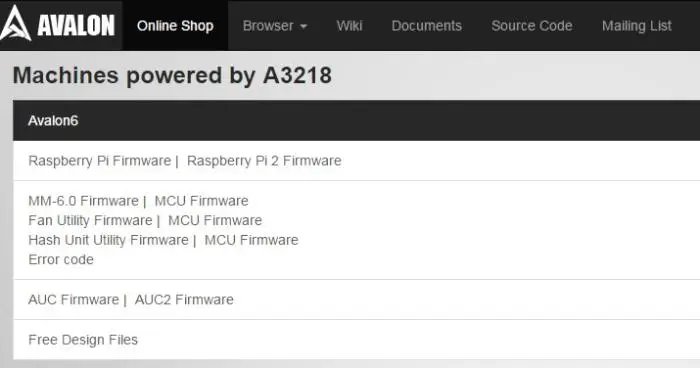

При первом взгляде на страницу загрузок Canaan, трудно понять принадлежность различных программных компонент, однако, при дальнейшем изучении становится понятна логика производителей.

11_1

Программная структура - модульная. Для каждого компонента изделия имеется свое ПО, разработанное производителем.

Для переходника AUC2 – AUC2 firmware.

Для контрольной панели MM предоставлены целых три компонента:

  • MM-6.0 firmware;
  • fan utility firmware;
  • hash unit utility firmware.

Причем, MM-6.0 - основная прошивка для MM, которая уже включает в себя два нижеуказанных компонента. Данное разделение необходимо для возможности отдельной доработки программной логики вентилятора и хеш-плат, если такая доработка потребуется.

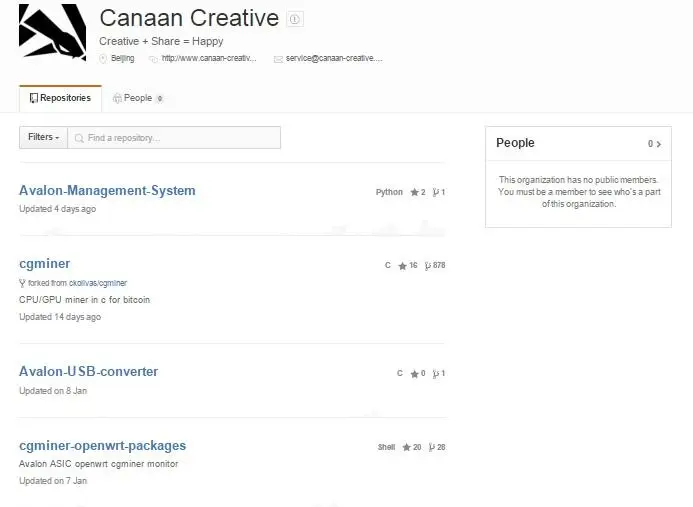

Raspberry Pi не входит в состав поставляемого оборудования, но образ прошивки для него и для Raspberry Pi 2, так же выложен на сайте. Несмотря на то, что прошивки для других устройств не представлены, Canaan Creative на своем репозитории в GIT предоставляет всем желающим исходные тексты своих программных продуктов.

11_2

Это позволяет собирать и использовать прошивки для различных устройств, поддерживаемых OpenWrt.

Новое в Avalon 6

Многие пользователи, получив новое устройство, первым делом бросаются разгонять его. При этом выполняя процедуры любой сложности – от повышения частоты до перепайки резисторов на платах.

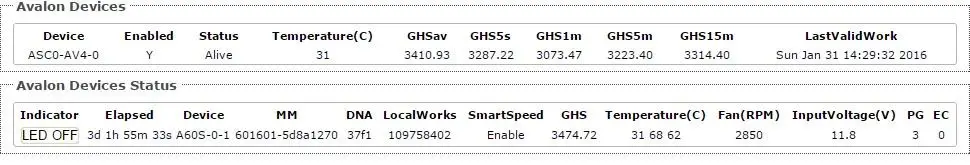

В случае c Avalon 6, компания-производитель внедрила систему SmartSpeed, логика которой запрограммирована в ПЛИС Spartan 6, находящейся на контрольной панели. Данная система автоматически подбирает необходимые частоты для хеш-плат, в зависимости от входного напряжения и окружающей температуры, стремясь к HW=0.

12

В результате пользователю необходимо только поднять выходное напряжение блока питания, следя за тем, чтобы оно не вышло за границу указанного диапазона.

Выводы

Отсутствие встроенного управляющего устройства с программной компонентой для майнинга многим пользователям не нравится. Однако, именно эта особенность дает свободу выбора. Не обязательно покупать дорогой одноплатный компьютер. Можно использовать роутер с usb портом, который без дела лежит в хозяйстве.

Именно отсутствие встроенного контролера позволяет построить цепочку из последовательно соединенных между собой Avalon 6, которые обслуживает всего одно устройство управления. Именно это позволяет быстро устранить неисправность при выходе из строя этого самого устройства, будь то Raspberry либо роутер. При выходе новых версий ПО не обязательно обновлять все компоненты.

Инновационная система SmartSpeed впервые применена на устройствах класса «домашнего» майнинга. И наконец, самое главное – устройство очень качественное. К сборке нет никаких претензий.
