Обзор Bitcoin ASIC майнера от Metabank

Metabank ASIC Bitcoin miner

Героем этого обзора стал ASIC майнер от Metabank. Данный майнер был построен на основе 55nm чипов Bitfury. Первые майнеры такого типа были отгружены 30 августа 2013.

Может быть сейчас это уже не столь актуальный майнер, можно легко найти ASIC майнеры и большей мощности, и с лучшим соотношением цены или энергопотребления на ватт, но в свое время это был один из первых майнеров на чипах Bitfury, и он был более чем интересен для майнеров. В отличие от майнеров Avalon данные майнеры обладали более чем в два раза большей производительностью при меньшем энергопотреблении. Также не мог не радовать 1 год гарантии на устройство.

Было несколько вариантов поставки майнеров, их мощность зависела от количества вычислительных плат в майнере. В данном обзоре будет рассмотрен майнер с десятью вычислительными платами.

Metabank bitfury ASIC miner Metabank bitfury ASIC miner

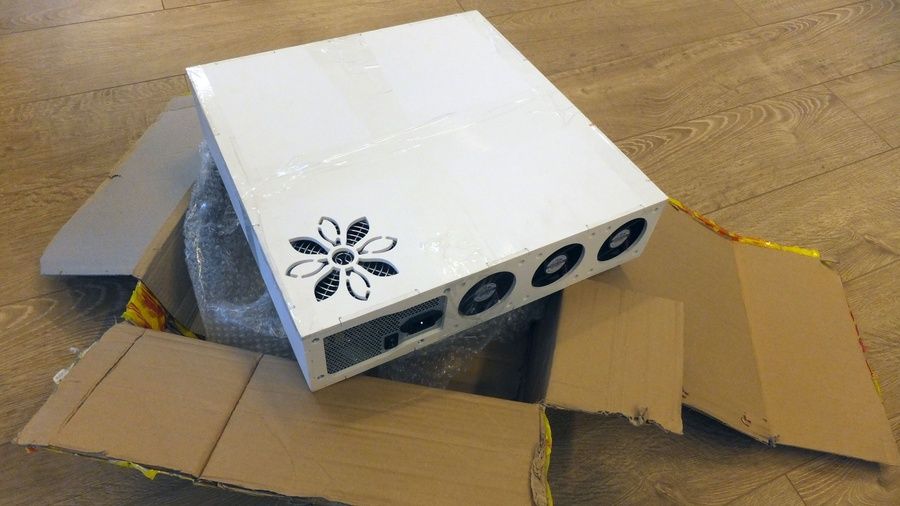

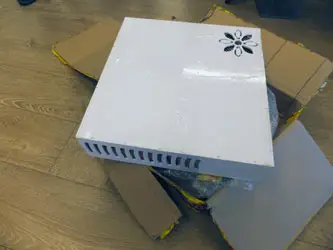

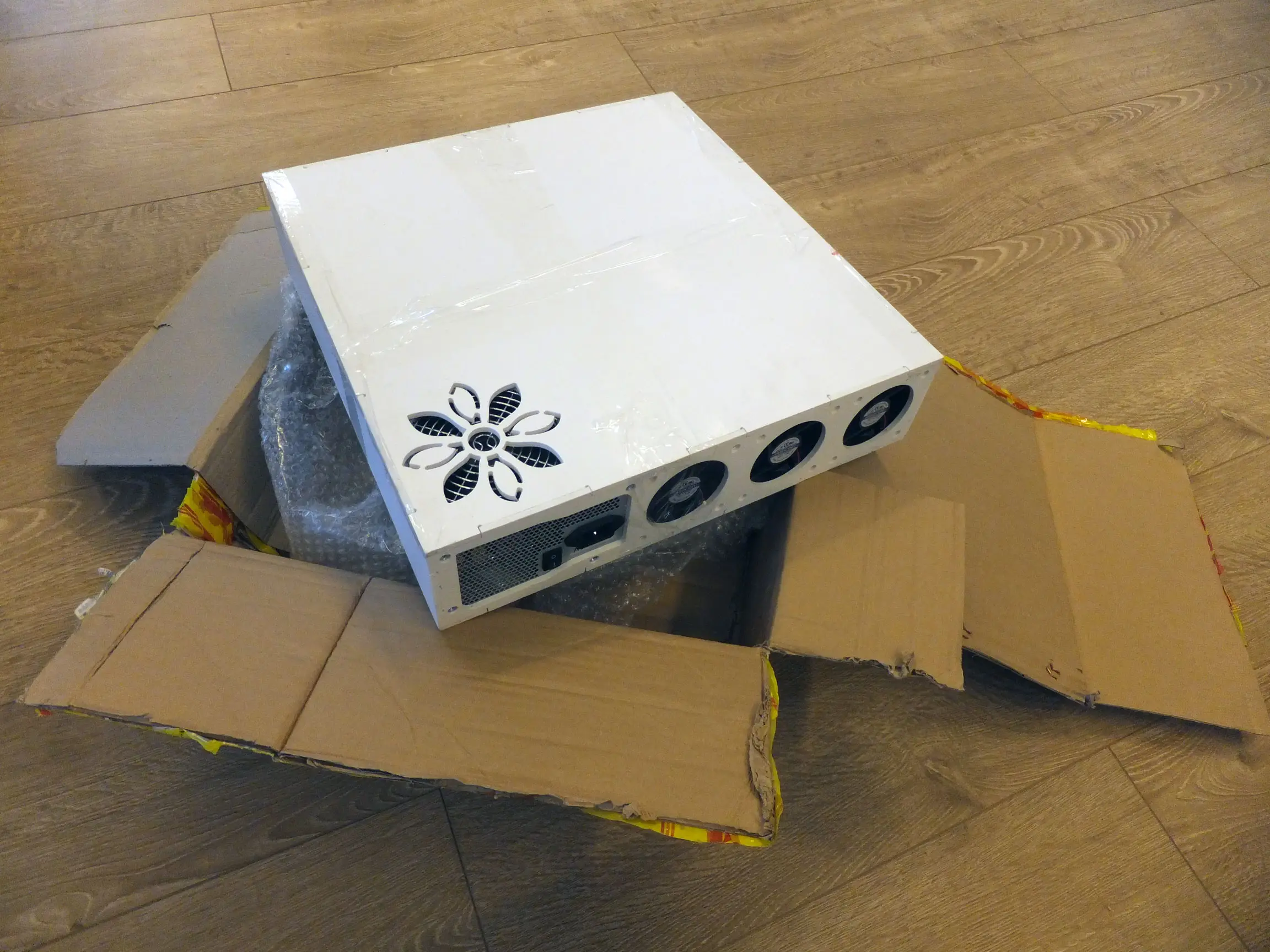

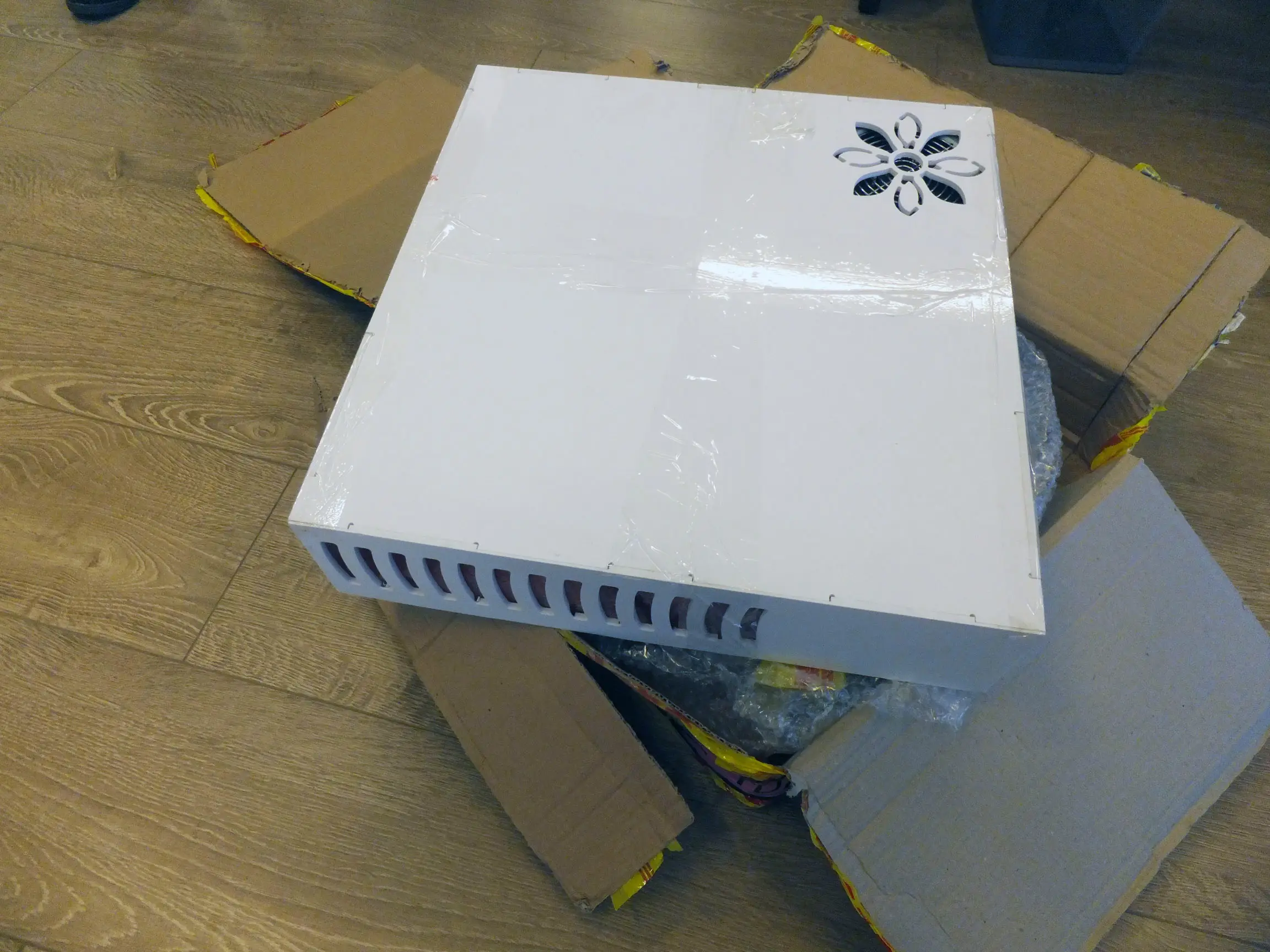

Майнер пришел от производителя в картонной коробке, обернутый пупырчатым полиэтиленом, во избежание получения повреждений при транспортировке. Корпус майнера выполнен из пластика. На нем присутствуют отверстия для забора и выброса воздуха блоком питания, три посадочных места под 80мм вентиляторы.

Metabank bitfury ASIC miner Metabank bitfury ASIC miner

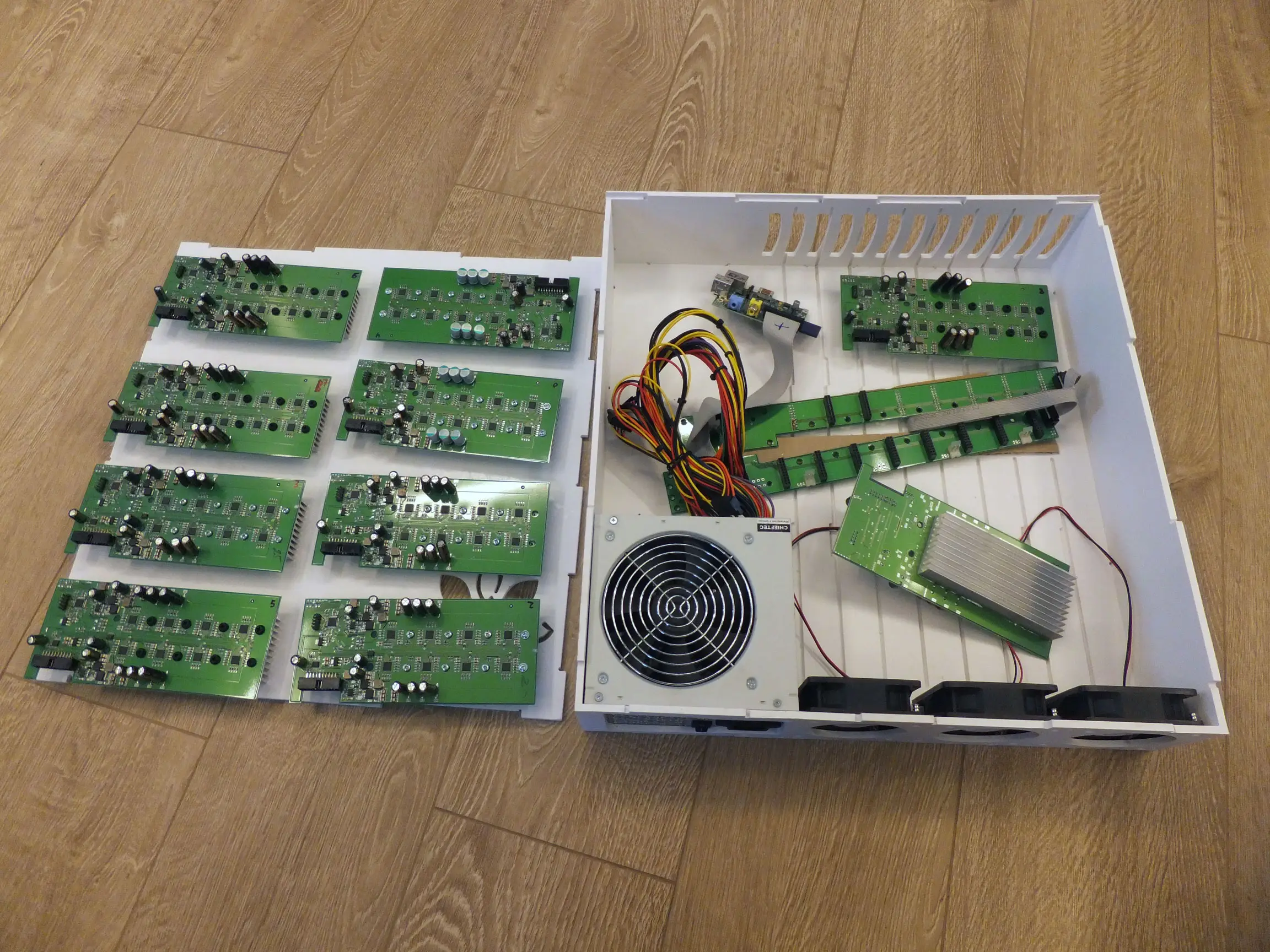

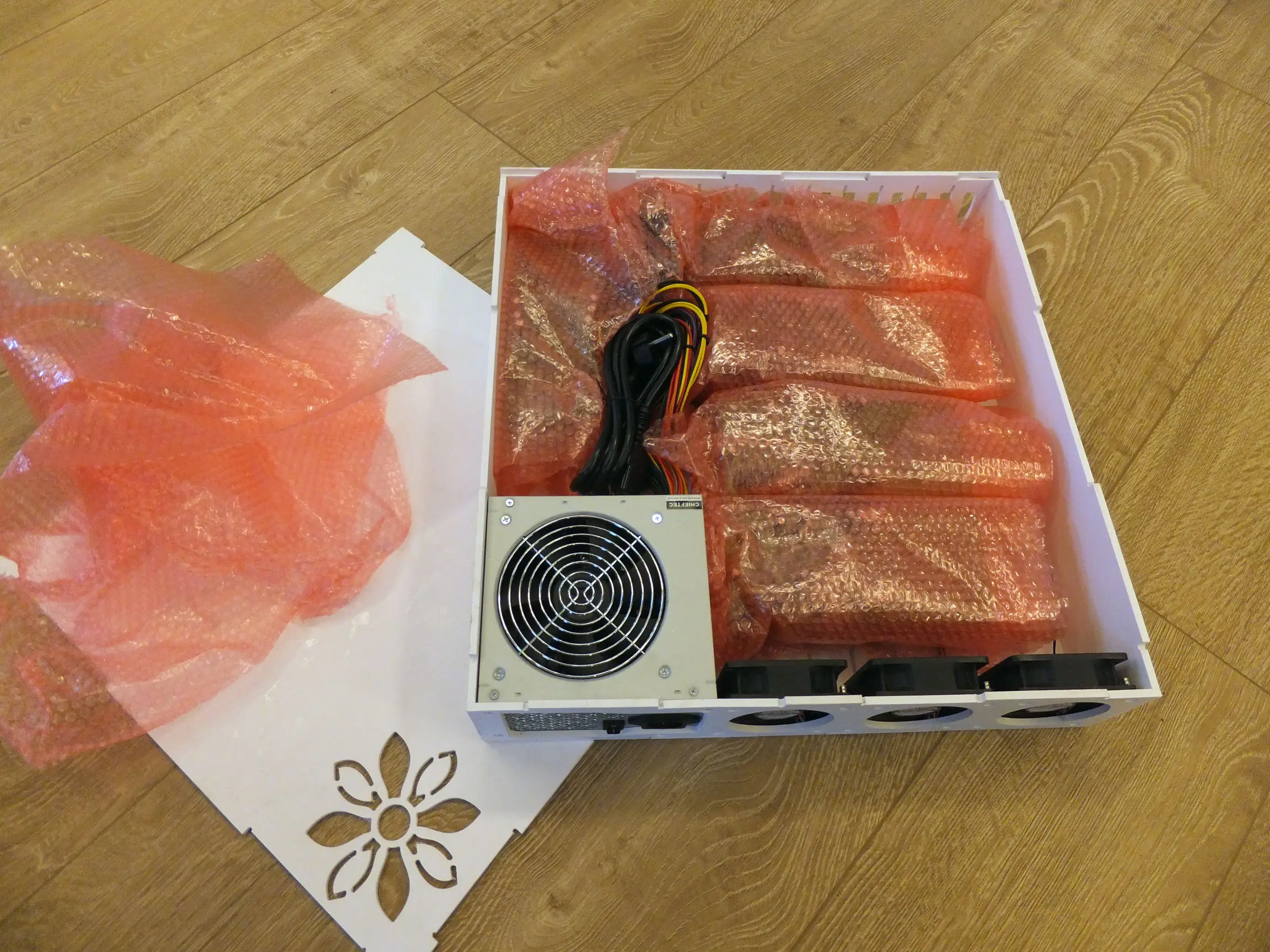

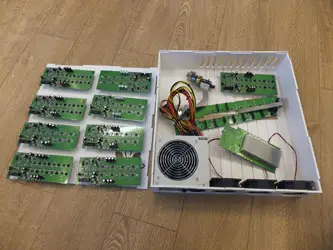

Майнер поставляется в разобранном виде, все платы были также аккуратно обернуты таким же полиэтиленом во избежание получения повреждений. В комплекте оказалось две материнские платы, 10 вычислительных плат, raspberry pi с картой памяти на 4 Gb, блок питания и три вентилятора.

Metabank bitfury ASIC miner Metabank bitfury ASIC miner

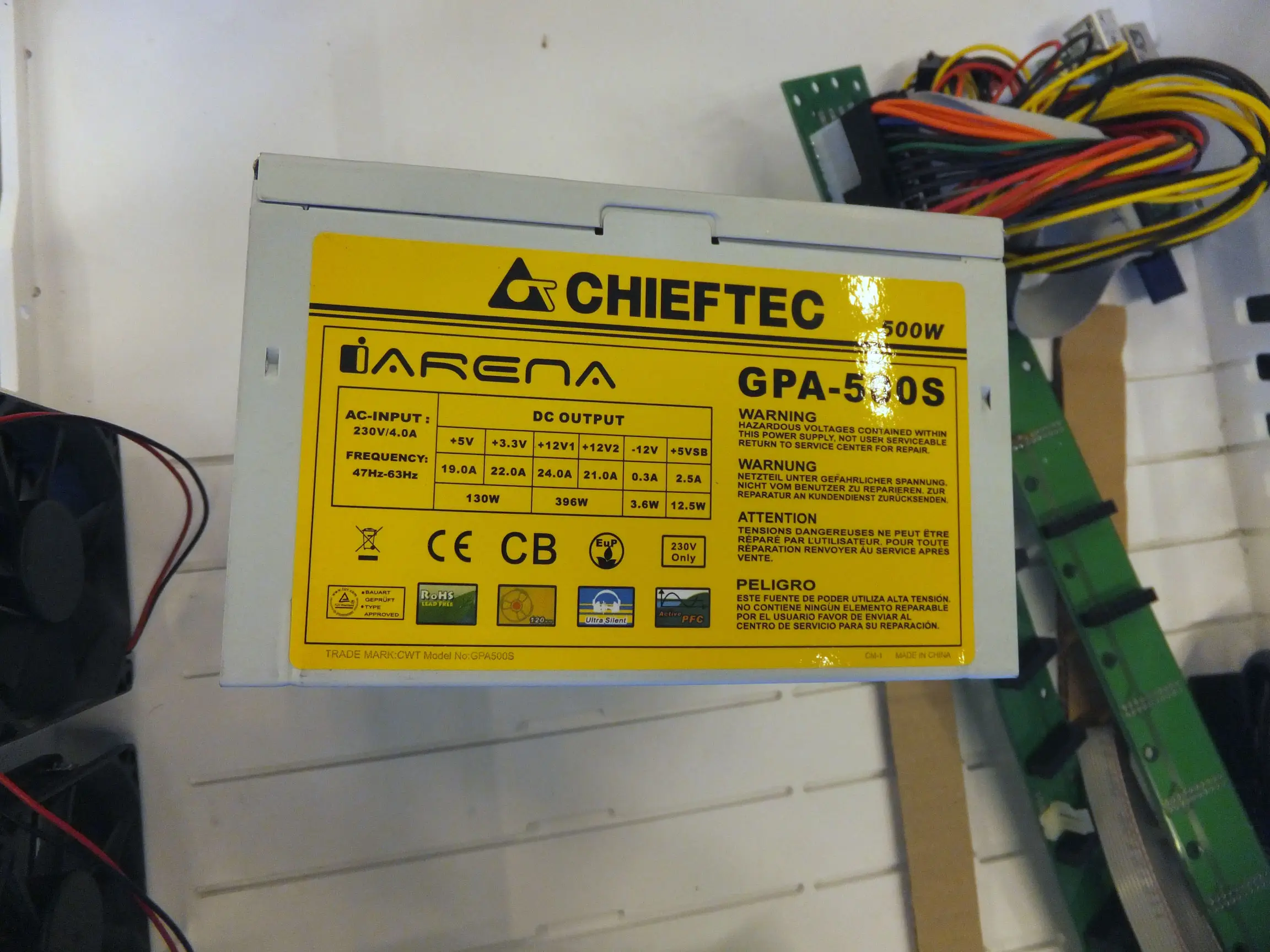

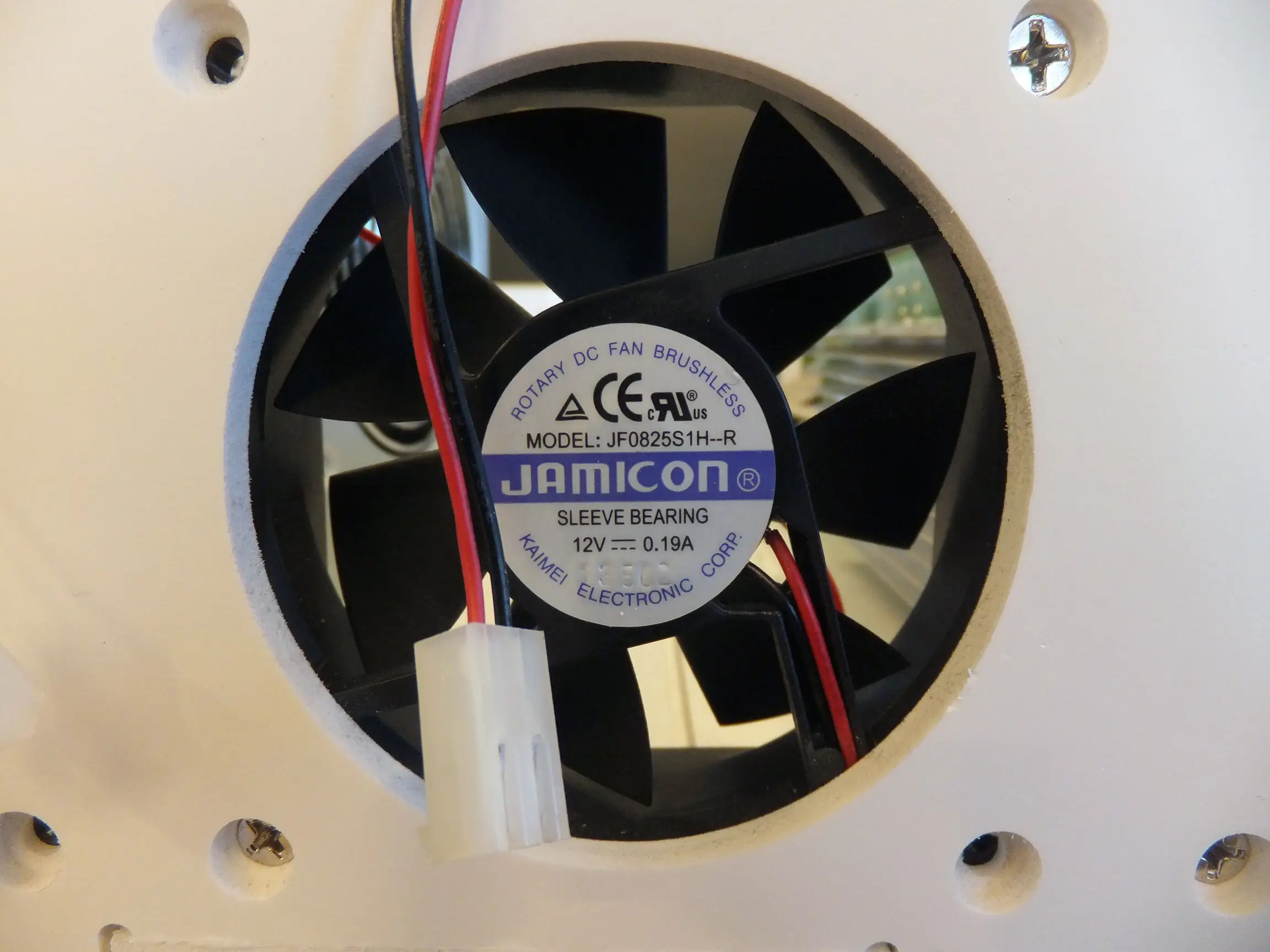

Вентиляторы в майнере производства JAMICON с маркировкой JF0825S1H--R. Такой вентилятор в номинале обеспечивает поток в 0.98 м.куб./минуту при потреблении 0.19 А, скорость вращения 3000 оборотов/минуту, шум 33.2 дБA. Блок питания - Chieftec GPA-500S 500W.

Metabank bitfury ASIC miner Metabank bitfury ASIC miner

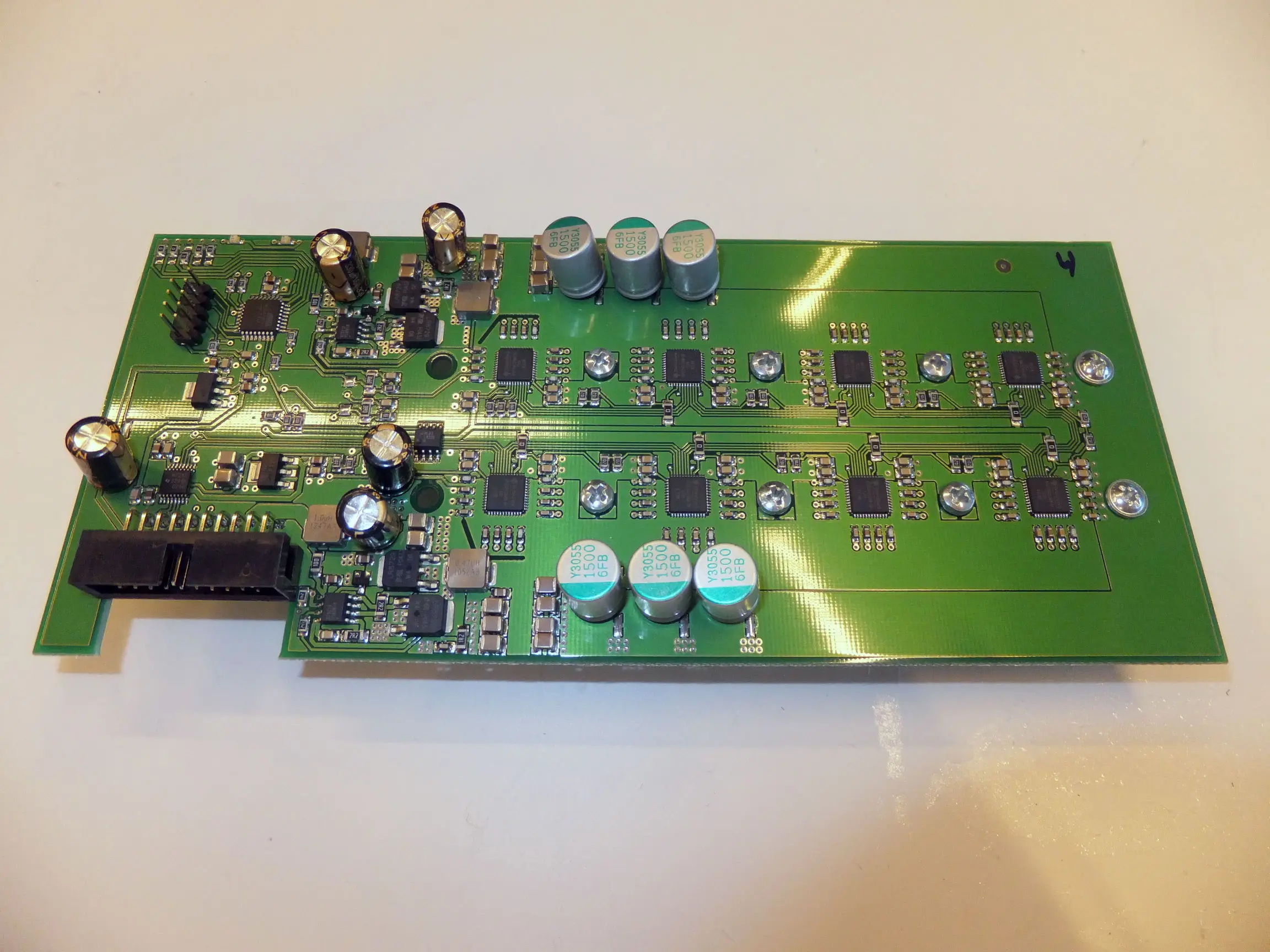

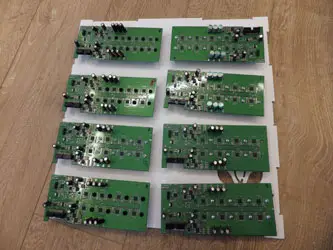

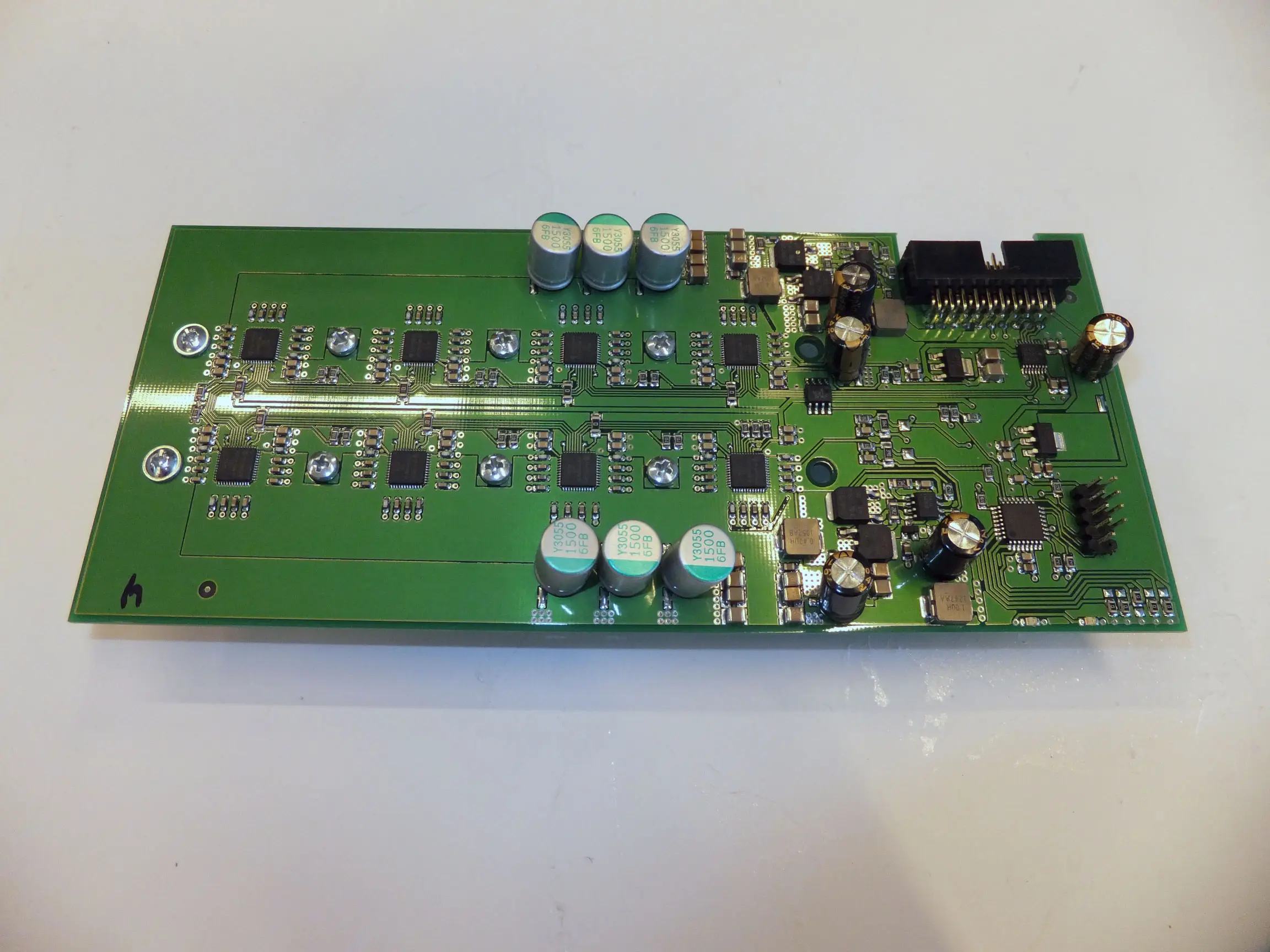

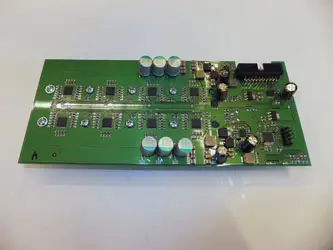

Мощность майнера зависит от количества плат с вычислительными чипами, в данном майнере их 10, по 8 чипов на каждой. Мощность майнера составляет около 210 GHash/s. Нетрудно подсчитать, что в среднем каждый чип выдает примерно на 2.6 GHash/s.

Metabank bitfury ASIC miner Metabank bitfury ASIC miner
Metabank bitfury ASIC miner Metabank bitfury ASIC miner

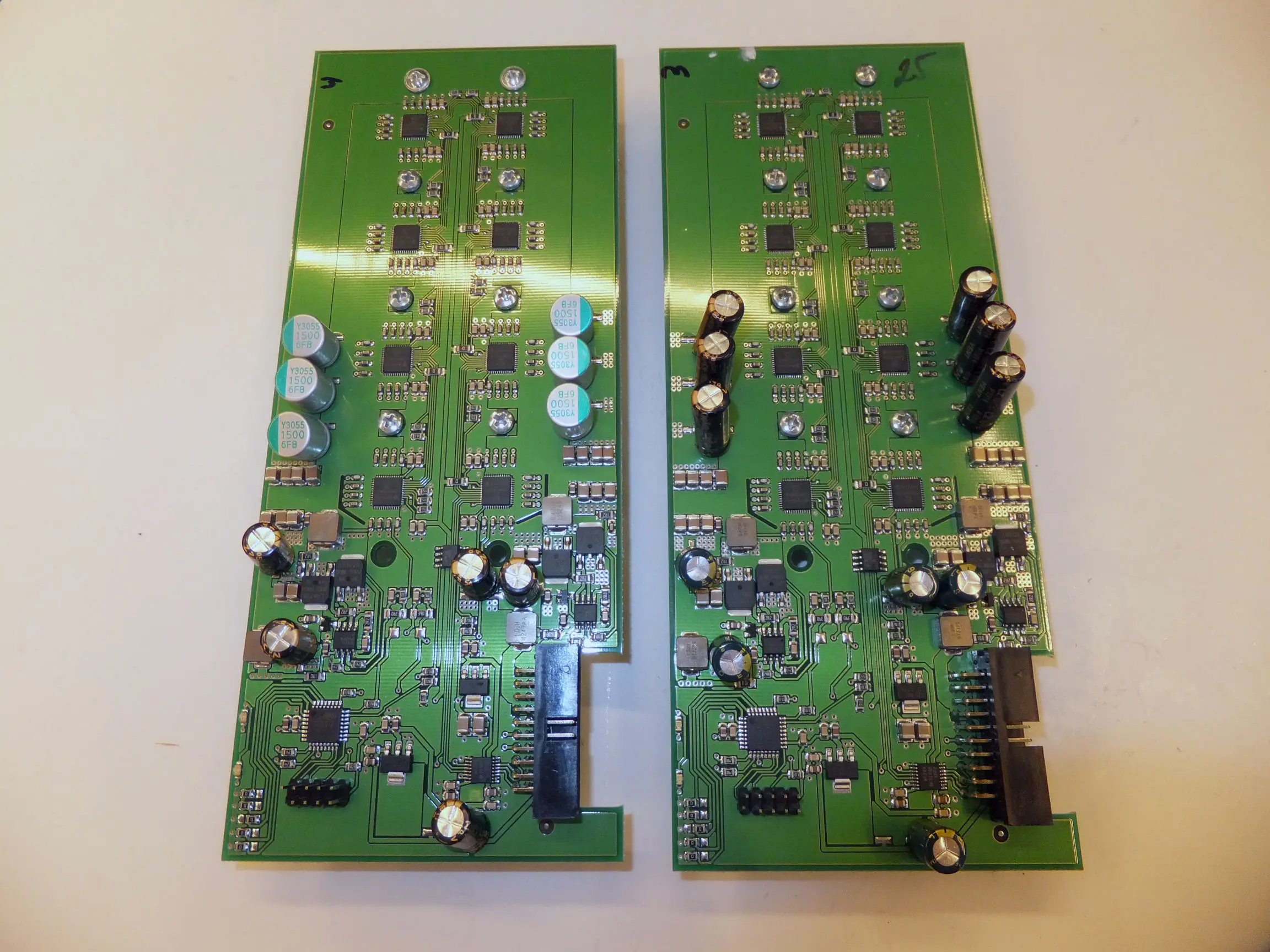

Стоит отметить, что не все платы одинаковые, некоторые имеют значительно выступающие конденсаторы, поэтому стоит заранее продумать, как их располагать в корпусе, так как ближе к блоку питания плата с высокими конденсаторами явно не влезет.

Metabank bitfury ASIC miner Metabank bitfury ASIC miner

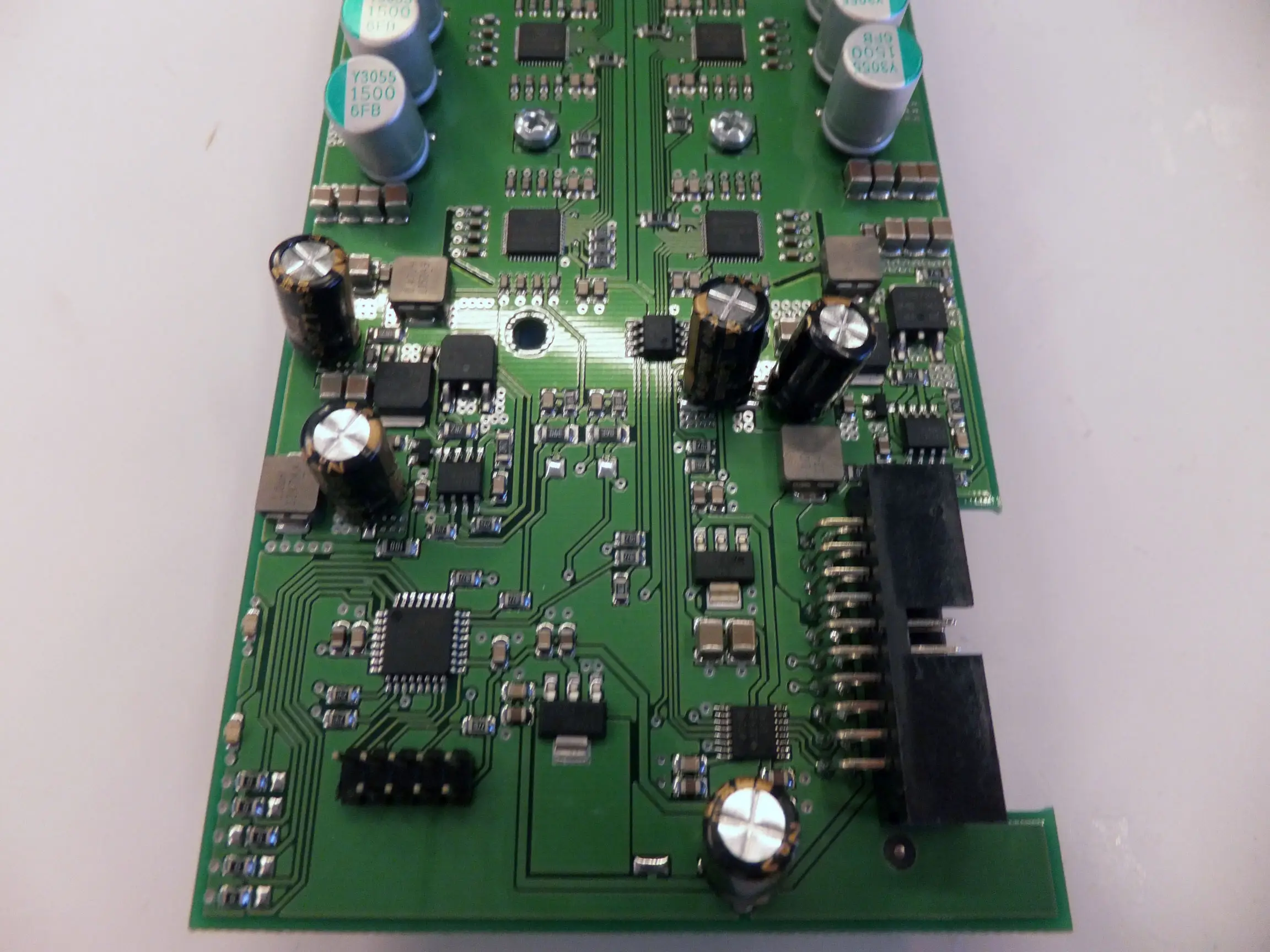

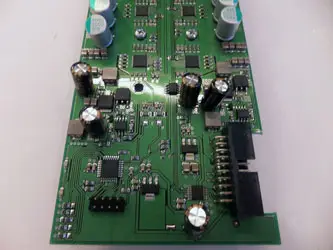

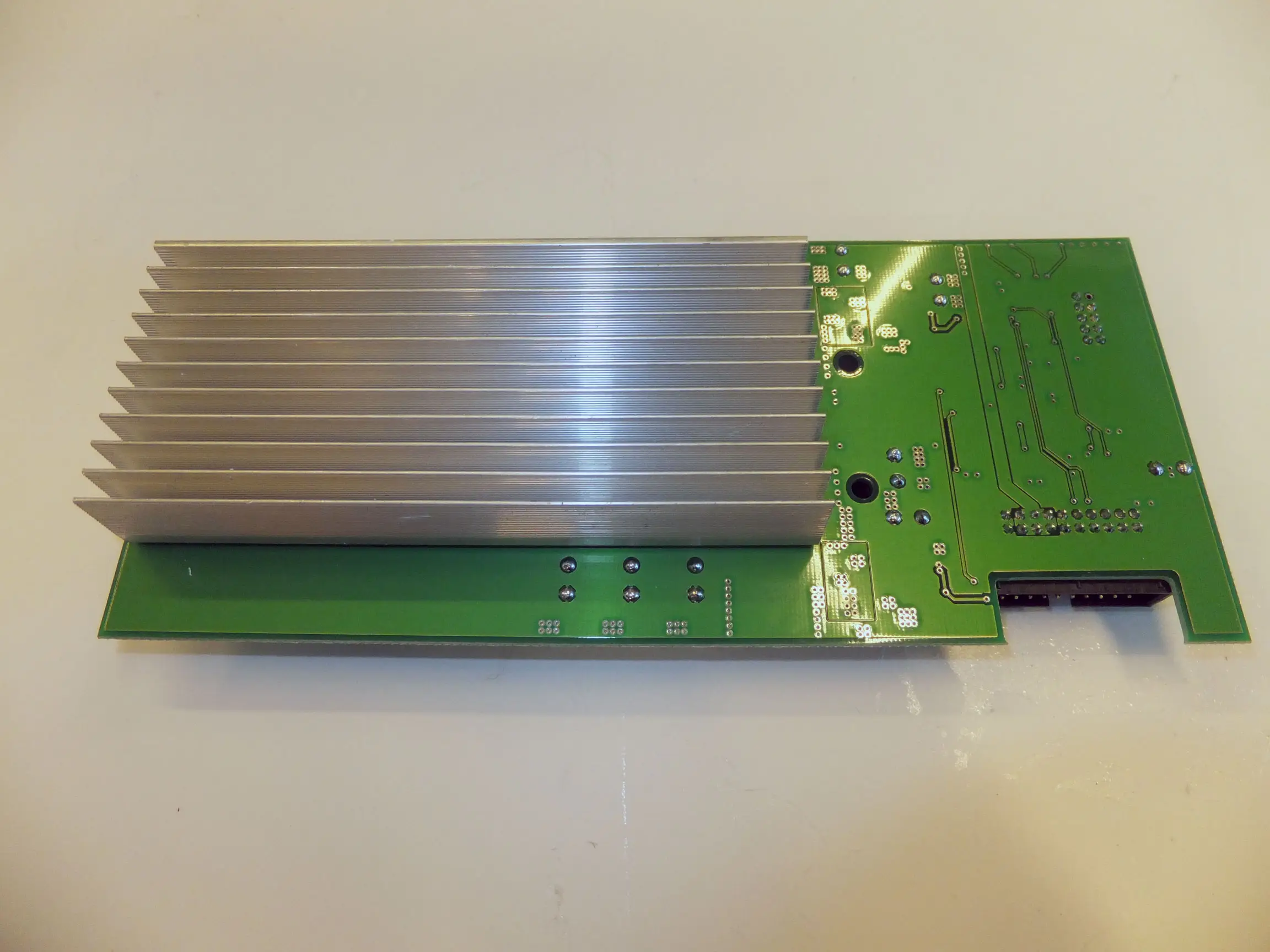

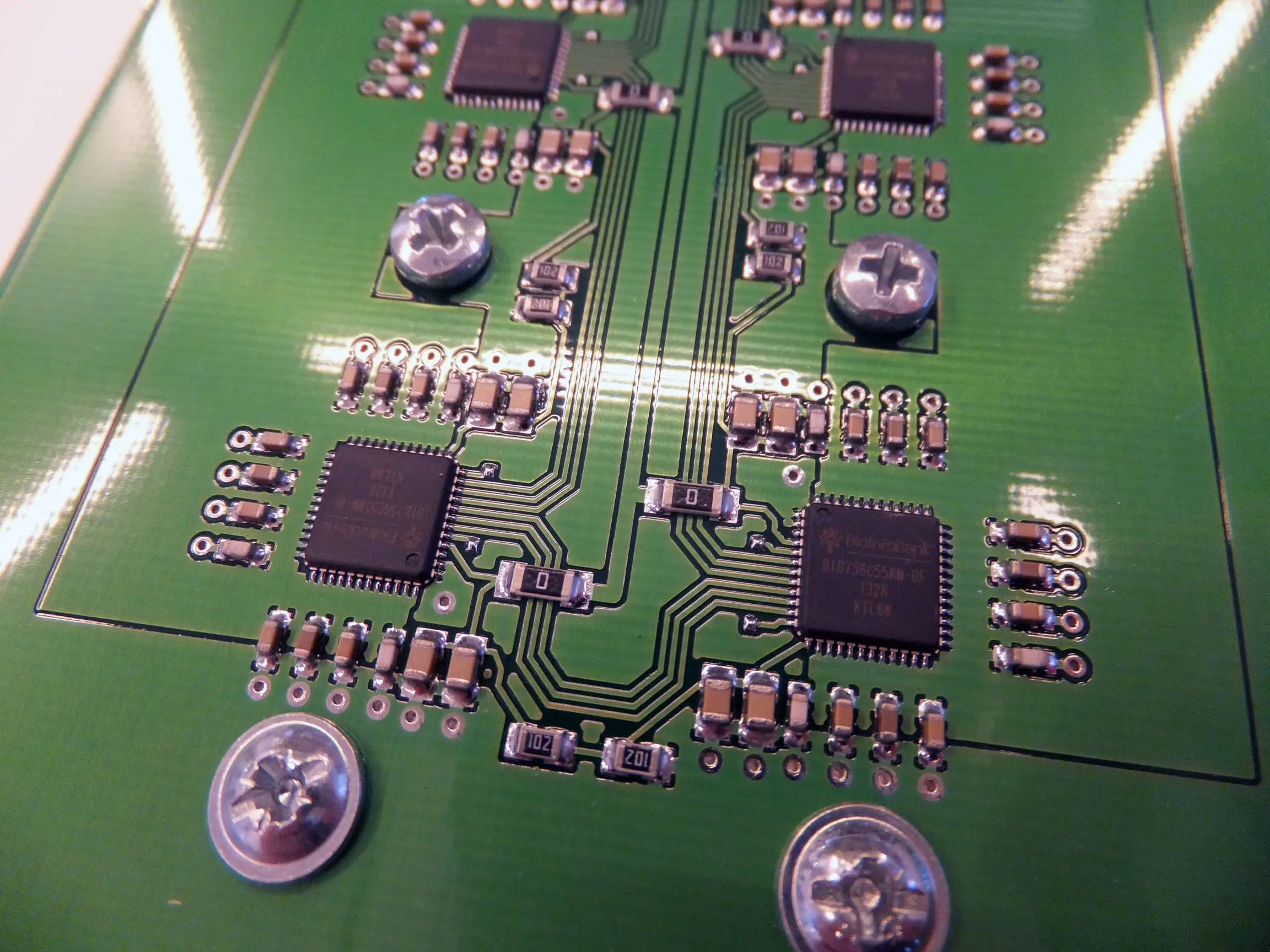

На платы установлены вычислительные чипы Bitfury с маркировкой BioInfoBank BIB756C55NM-BF 1328 KTL6N в корпусе QFP-48. Поскольку теплоотвод у такого корпуса находится снизу, то радиаторы отводят тепло с обратной стороны текстолита, к которому припаяны чипы.

Metabank bitfury ASIC miner Metabank bitfury ASIC miner

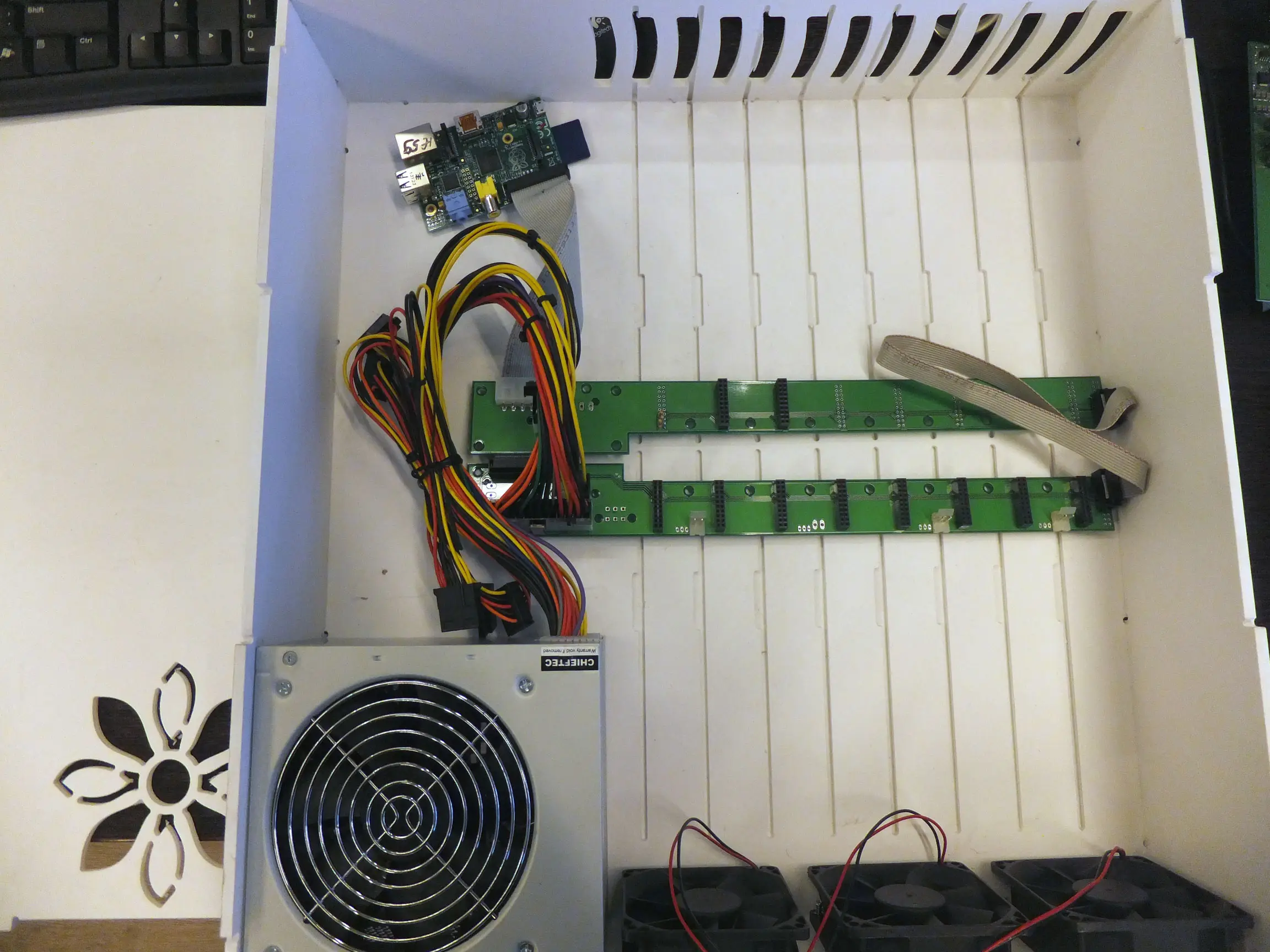

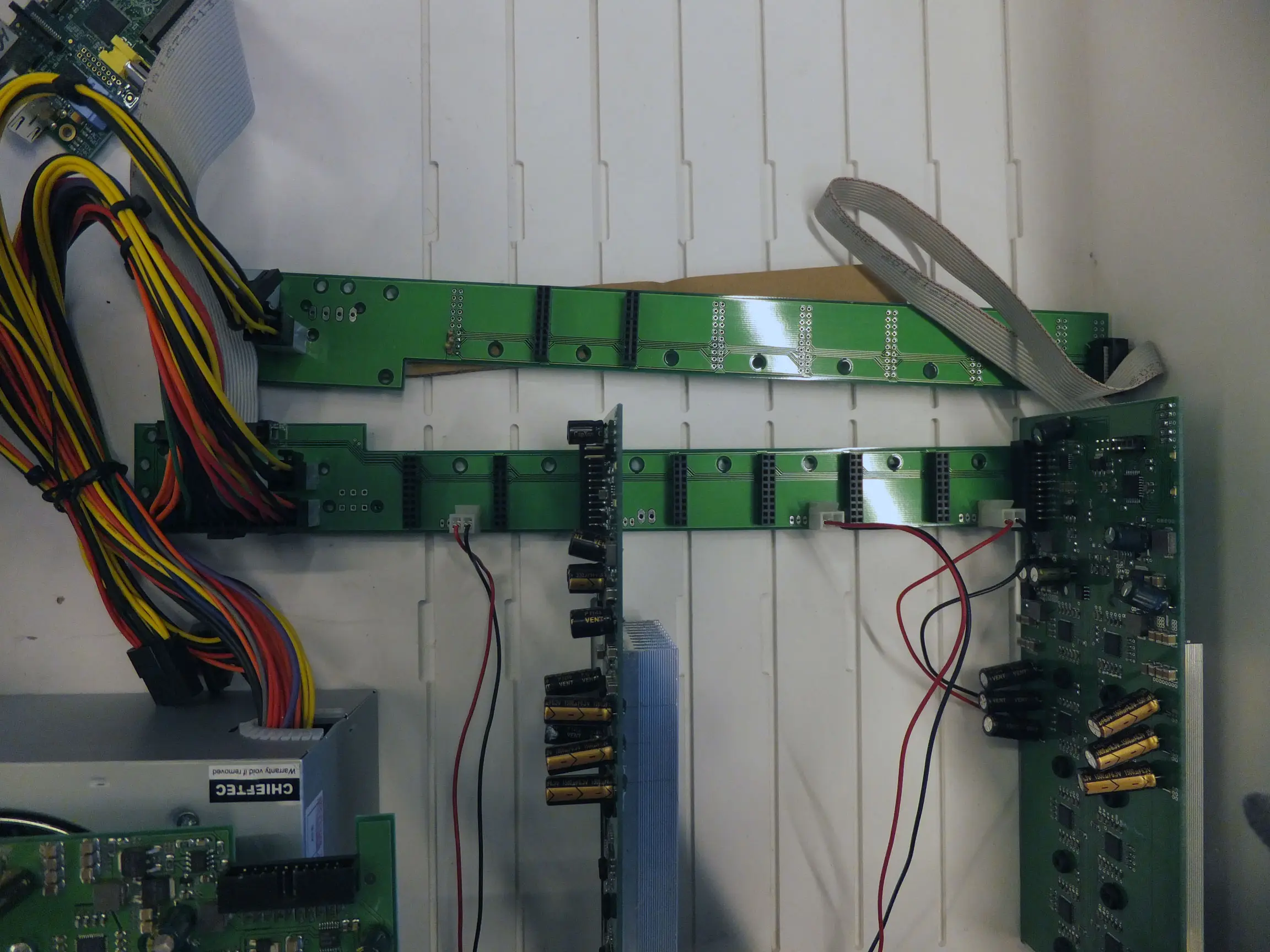

Процесс сборки стоит начать с того, что подключить материнские платы к блоку питания и положить под них полоски из картона, которые также идут в поставке, это существенно упростит сборку. После этого стоит подключить к ним провода вентиляторов, так как после установки плат с вычислительными чипами это будет труднее сделать. После этого можно подключить шлейф к raspberry pi (главное - не в перевернутом виде, иначе питание пойдет не на те пины и raspberry благополучно сгорит).

Metabank bitfury ASIC miner Metabank bitfury ASIC miner

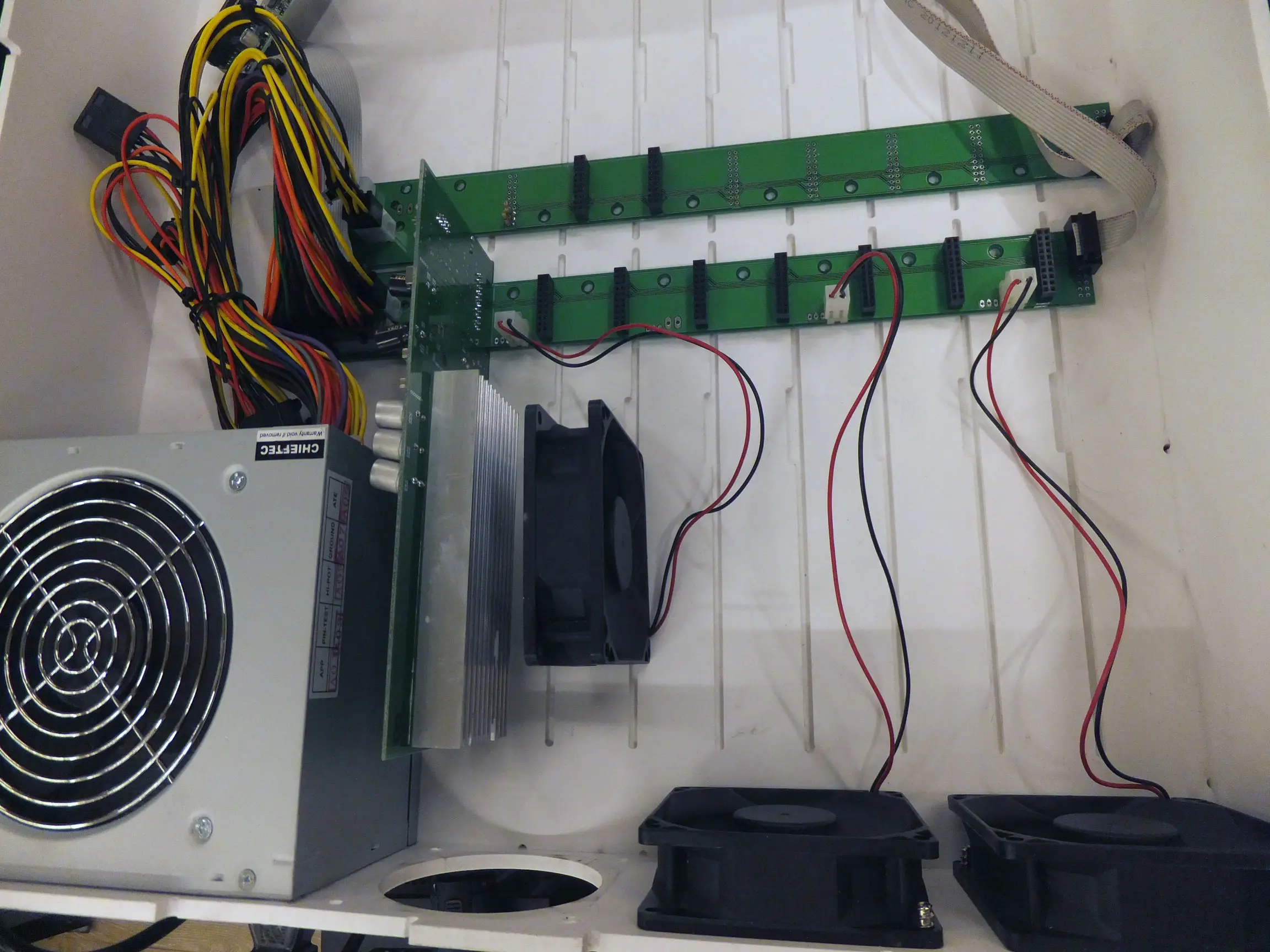

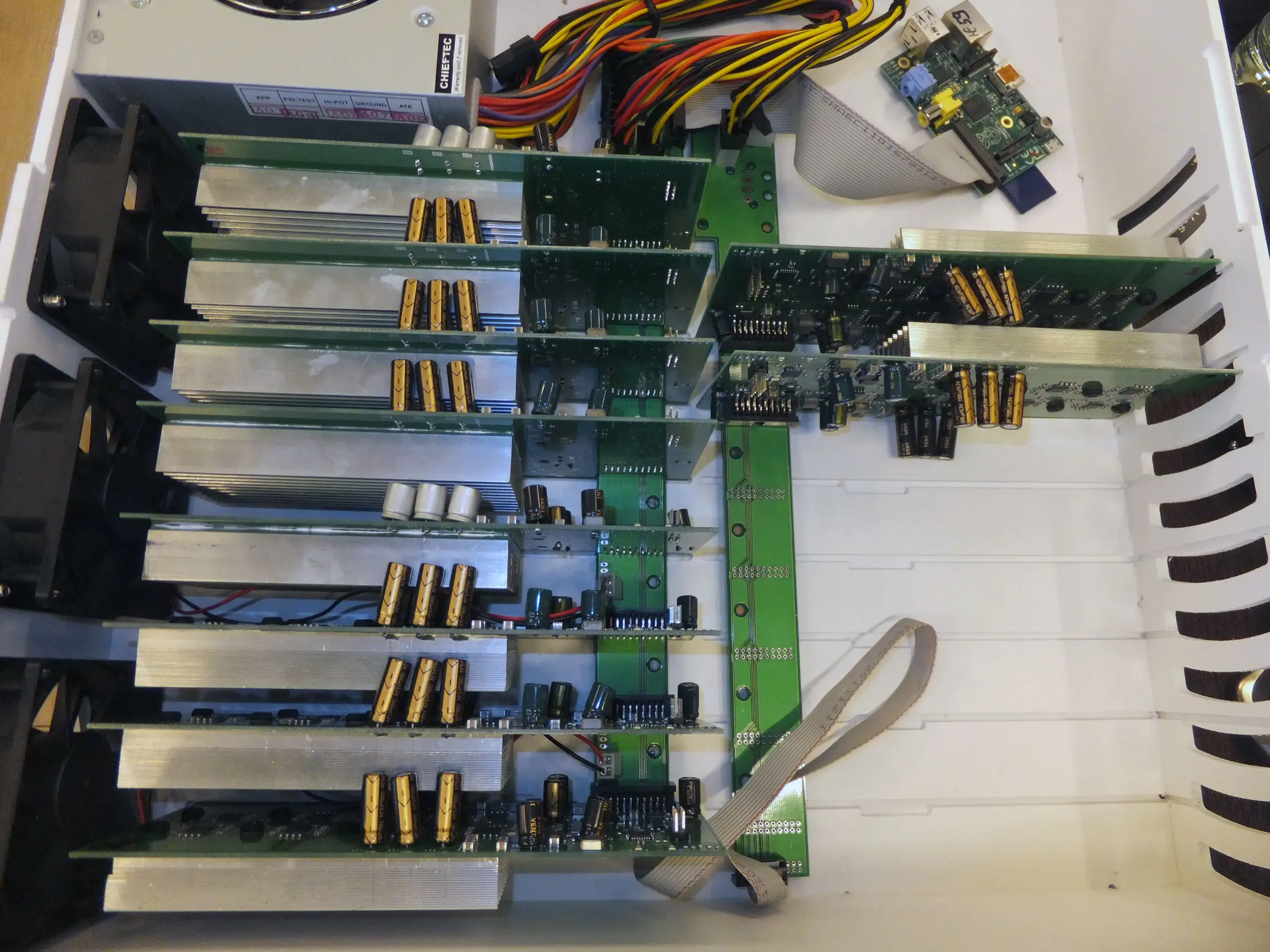

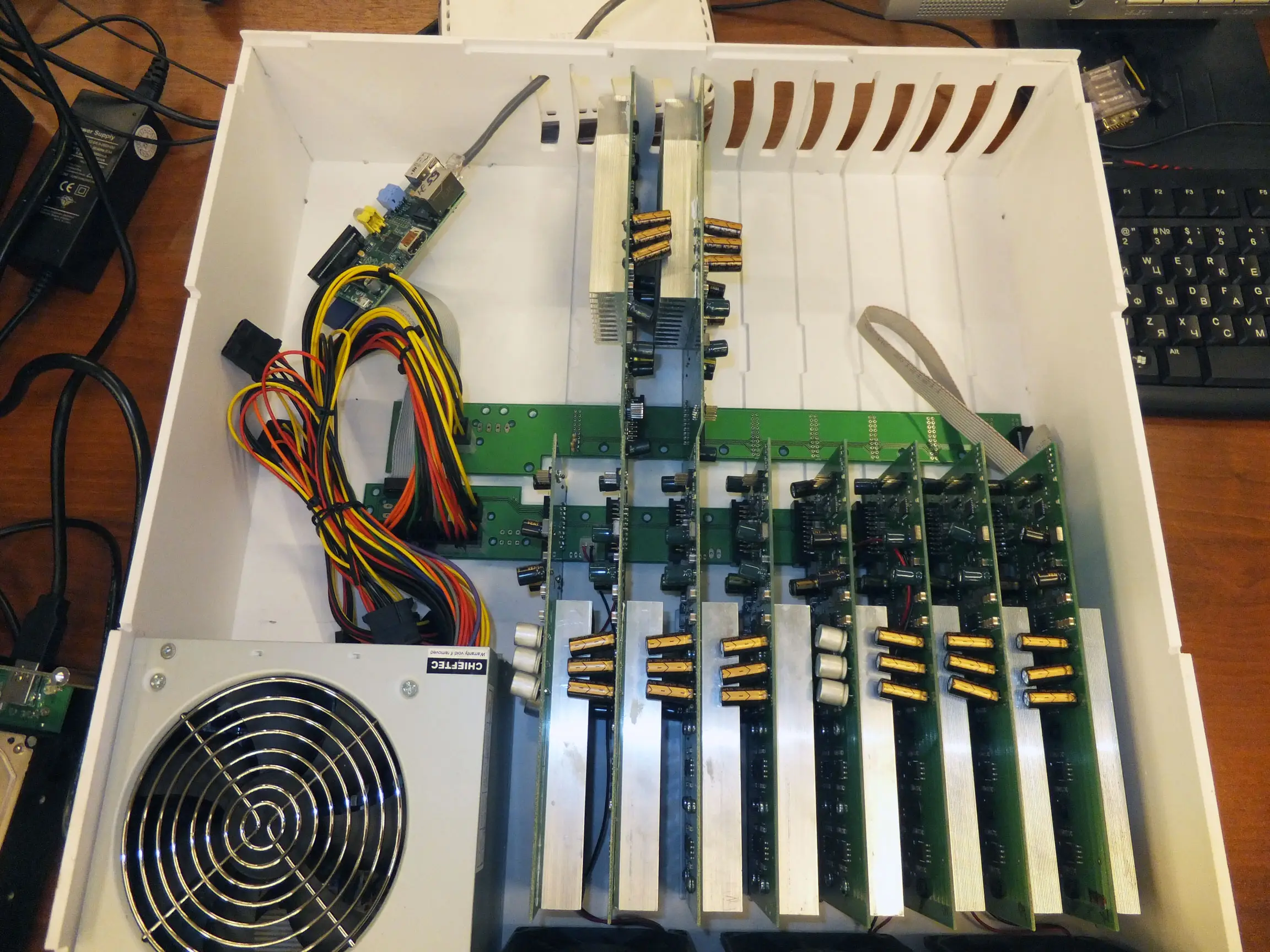

После этого нужно установить вычислительные платы так, чтобы они надежно сели на разъемы материнских плат и попали в пазы в корпусе. Плату, которая будет стоять ближе всего к блоку питания стоит заранее выбрать с невысокими конденсаторами.

Если есть страх сжечь платы неправильным подключением, то можно сделать пробный первый запуск с одной вычислительной платой, направив на ее радиатор поток воздуха от вентилятора. Также перед запуском стоит еще раз проверить, все ли правильно подключено, до конца ли вставлено. Нет ли короткого замыкания между землей и линиями +12V и +5V, а также убедиться, что между землей БП и землей raspberry контакт хороший.

Metabank bitfury ASIC miner Metabank bitfury ASIC miner

Как таковых отдельных отверстий в корпусе для сети нет, поэтому стоит заранее провести витую пару внутрь корпуса через вентиляционное отверстие. Для удобства можно сделать короткий патчкорд, одним концом соединить его с raspberry pi, а на втором обжать розетку.

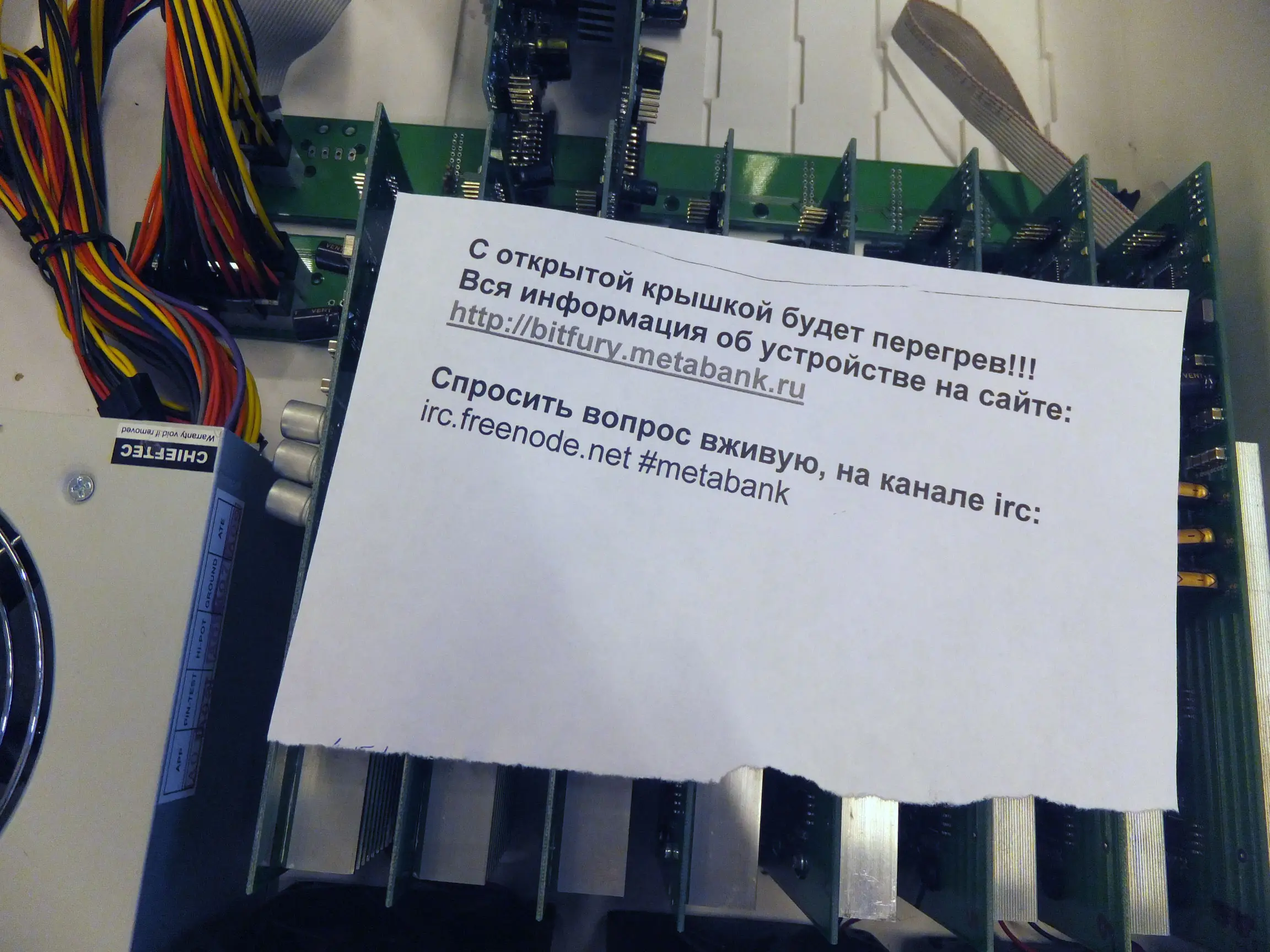

Судя по крайне лаконичной бумажной инструкции, запускать майнер без плотно прижатой крышки не рекомендуется. Размеры майнера позволяют устанавливать его в стандартную 19' серверную стойку. Поскольку салазок для этого не предусмотрено, то придется прикручивать для него отдельную полку, ну или его класть напрямую на нижестоящий сервер.

После установки майнера и подключения к нему питания и сетевого кабеля, к нему станет можно подключиться по сети. По-умолчанию майнер берет IP адрес по DHCP, поэтому его стоит уточнить, найдя его на DHCP сервере в списке арендованных адресов.

Зная IP адрес, есть два способа управления майнером, через WEB интерфейс и по SSH. Чтобы зайти на WEB интерфейс достаточно вбить в адресную строку браузера IP адрес майнера. Имя пользователя: "pi", пароль: "raspberry". В WEB интерфейсе можно просматривать краткую статистику по майнеру и изменять настройки подключения к пулам. Для соединения по SSH данные учетной записи те же, "pi" и пароль "raspberry". Для управления майнером используется cgminer, так что все изменения его настроек стоит проводить в конфигурационном файле cgminer.conf, после чего перезапускать cgminer.

В заключение стоит отметить, что данный майнер может на свой страх и риск подвергаться разгону, путем вмешательства с паяльником в плату и программным изменением клокбитов. Также энтузиастами было выпущено довольно много своих разработок, от маленьких скриптов автоматического перезапуска до полноценных прошивок с большим количеством нововведений.
