Тайна черного ящика, или обзор нового 2TH ASIC майнера на чипах Coincraft A1 28нм

Обзор нового ASIC майнера на чипах Coincraft A1 28нм

Не так давно знакомый моего знакомого, через знакомого, по знакомству, предложил попробовать и оценить одну из новых разработок неозвученной компании и составить свое мнение. Узнав, что речь идет именно про железку для майнинга Bitcoin, я, разумеется, согласился. Тем более, зная практику подобных обещаний и предложений, ранее чем через пару-тройку месяцев я её и не ожидал получить

Но что-то пошло не так в логистических схемах транспортных кампаний, и ровно через неделю, как ранее было заявлено, раздался звонок со словами - "Ну че, можешь сегодня забрать?" Находясь в неслабом ошеломлении от сроков поставки и небольшом везении, что заветная коробка находится практически на соседней улице, я отправился... спать.

На следующее утро, я созвонился, договорился, приехал, и мне мне торжественно вручили передали ОГРОМНУЮ картонную коробку весом порядка 25кг.

Хочу отдельно отметить, что на момент написания данного обзора, я знаю только то, что это ASIC майнер, что его надо попробовать в работе, что надо про него написать непредвзятое мнение. Кто производитель и продавец - понятия не имею!

Впечатления от предвкушения закончились, переходим к сути. Погнали! :)

Вот она - заветная коробка, без каких-либо опознавательных знаков, кроме отметок доставщика и что ОНО прошло таможню.

ASIC miner coincraft ASIC miner coincraft

Полное содержание посылки:
Мятая картонная коробка - 1шт
Вспененный полиэтилен - 2шт
Большой черный ящик - 1шт
SD карта - 1шт

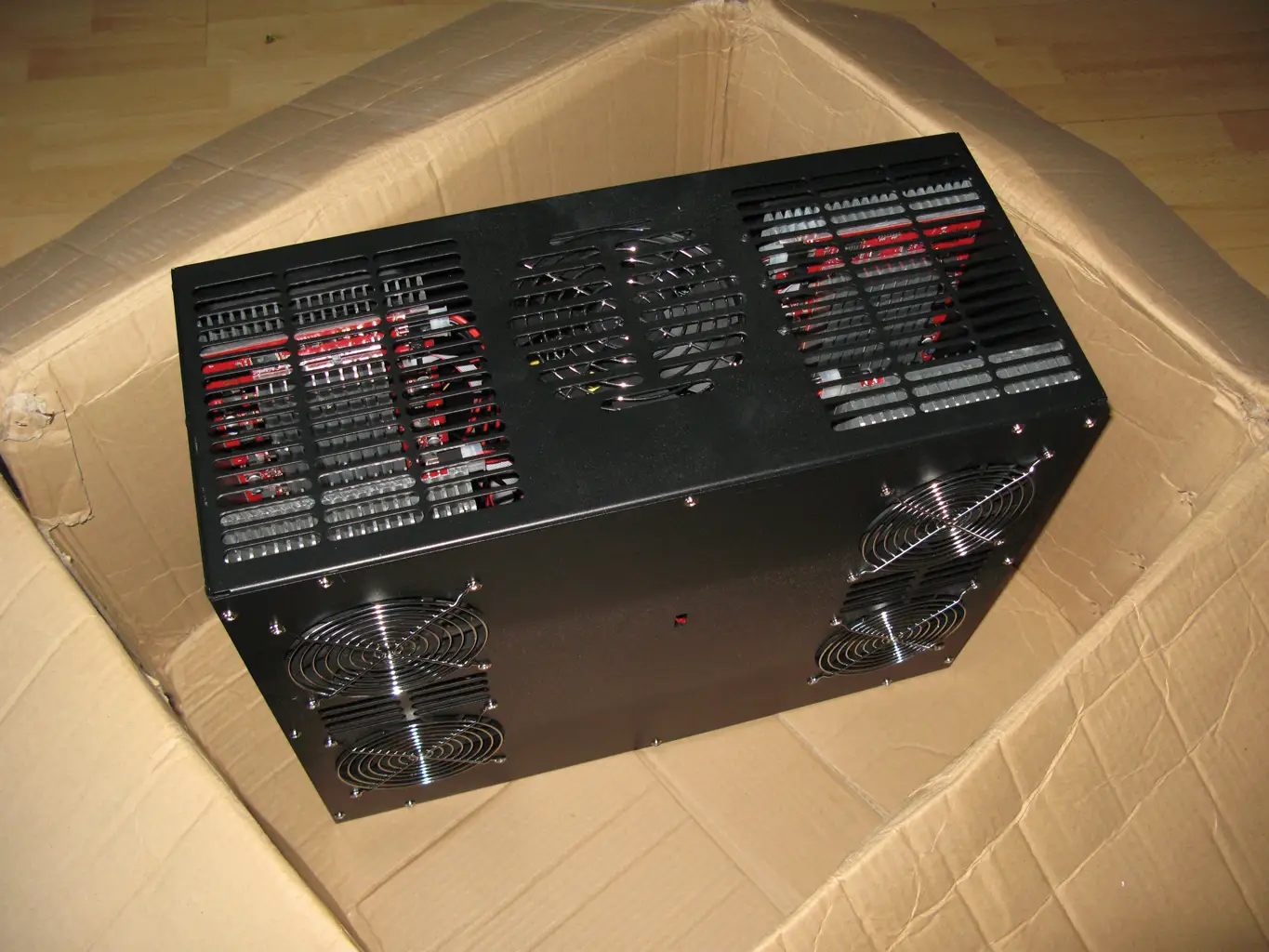

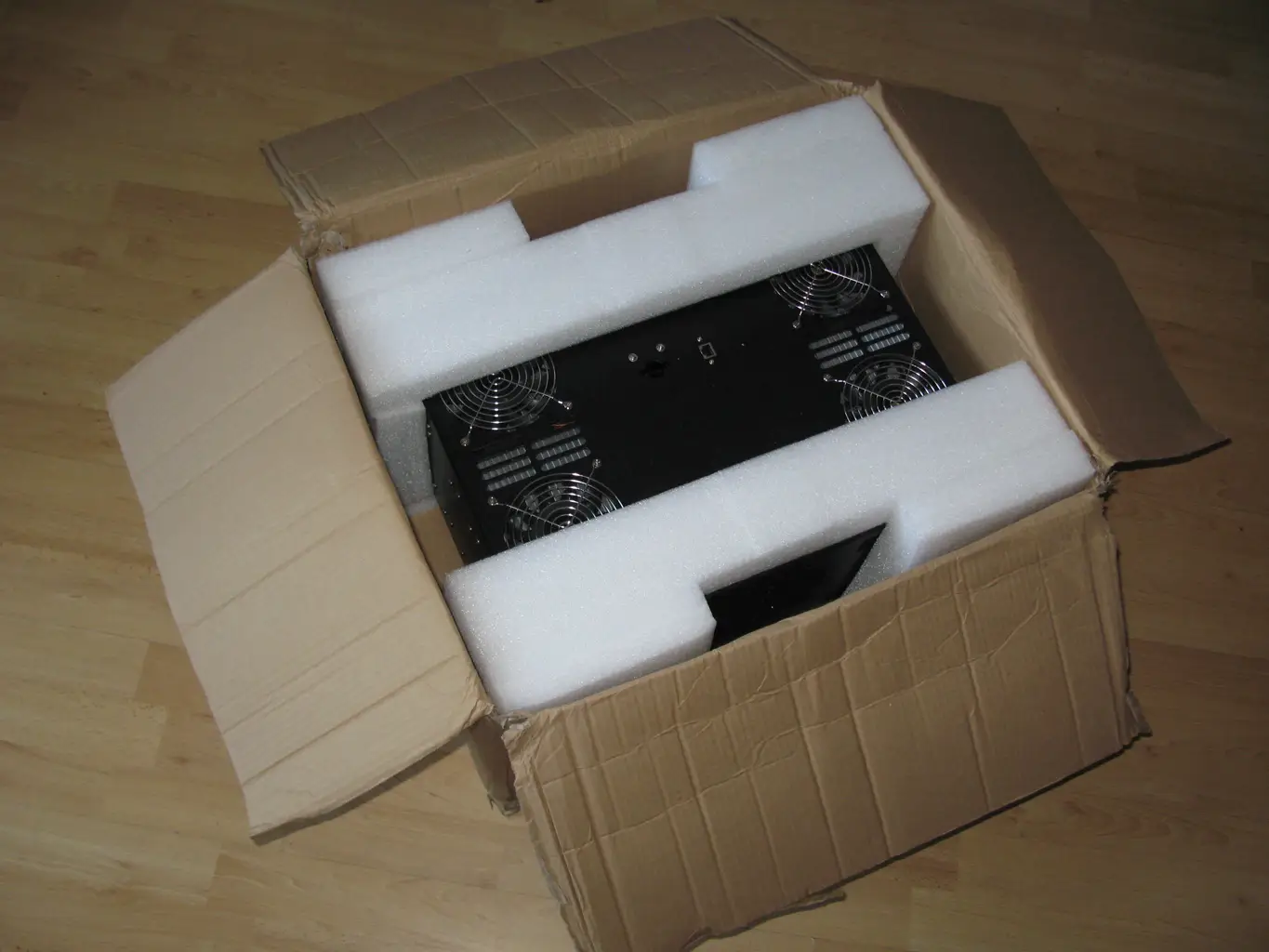

Открываем. Хм, как ни странно, хоть коробка изрядно помята, а содержимое не намного меньше, но никаких повреждений и вмятин на корпусе не обнаружено. Значит, есть шанс, что устройство выжило.

ASIC miner coincraft ASIC miner coincraft

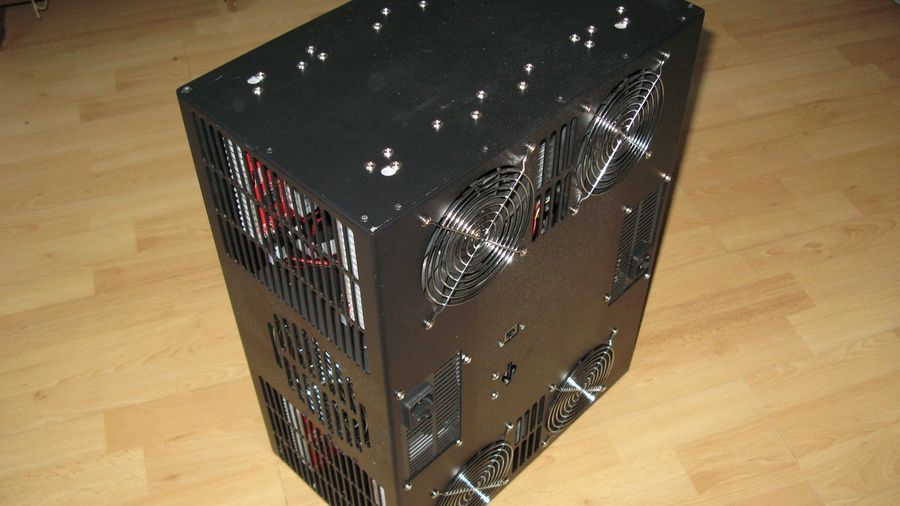

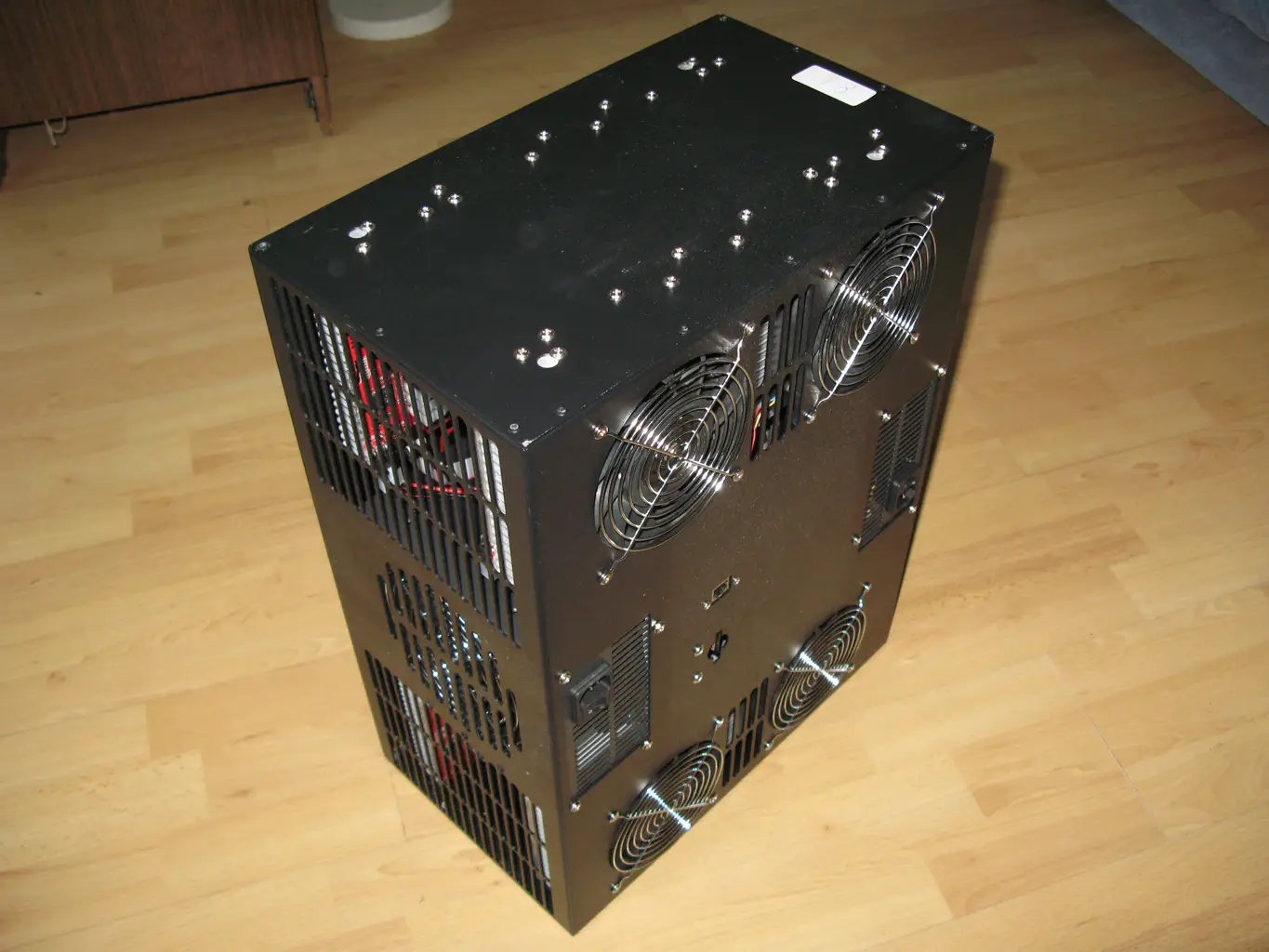

Покрутив этот черный ящик во всех плоскостях и изрядно покачав мускулы, мне удалось определить где у него верх, а где низ. В упаковке с данным устройством не присутствовало вообще больше ничего. Единственным некорпусным элементом была маленькая наклейка с какими-то рунами.

Включив всю свою проницательность и вспомнив школьный курс истории и географии, а также что все наши однопланетяне пишут только слева направо, справа на лево и сверху вниз, я провел небольшую почерковедческую экспертизу, и мне удалось убедить себя, что это арабские цифры 81.

ASIC miner coincraft ASIC miner coincraft

Далее осталось следовать логике и практике использования ASIC-майнеров и других устройств на основе роутеров с OpenWRT и тупо попробовать забить первый, пришедший в голову адрес - 192.168.1.81 ... на что браузер мгновенно отреагировал своим добродушным интерфейсом на международном языке ближайшего будущего :)

ASIC miner coincraft

Несмотря на то, что я не имею навыков программиста, сисадмина и прочих тождественных навыков, я готов записать первый плюс в сторону этого "черного ящика" - с первого раза попал в "яблочко"! Против двух минусов, которые я описал ранее (вес и полное отсутствие опознавательных знаков)

Это, на мой взгляд, отлично характеризует производителя, что они не стали изобретать колесо, а пошли по привычной многим схеме. Так что, фактически, можно назвать все это - юзерфрендли. Кстати, интерфейс также более чем юзерфрендли, несмотря на свою простоту.

Подробнее об интерфейсе.

На самом деле, несмотря на всю непрезентабельность, он оказался невероятно насыщенным всякими феньками. Продумано все, что нужно любому уровню майнеров. Все основные функции перед тобой! Вбил адрес/логин/пароль, нажал "Confirm" - ВСЁ! Иди гуляй, майнер уже работает.

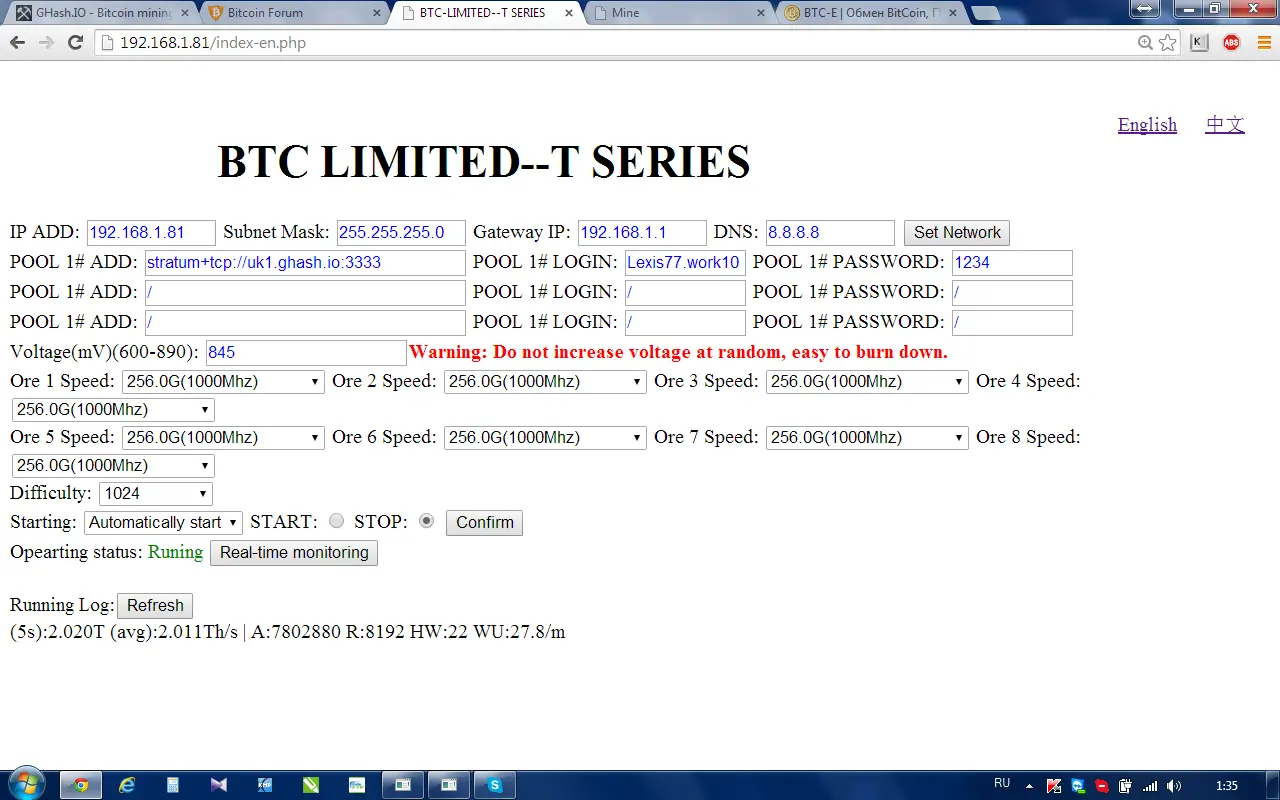

Рассмотрим подробней интерфейс:

ASIC miner coincraft

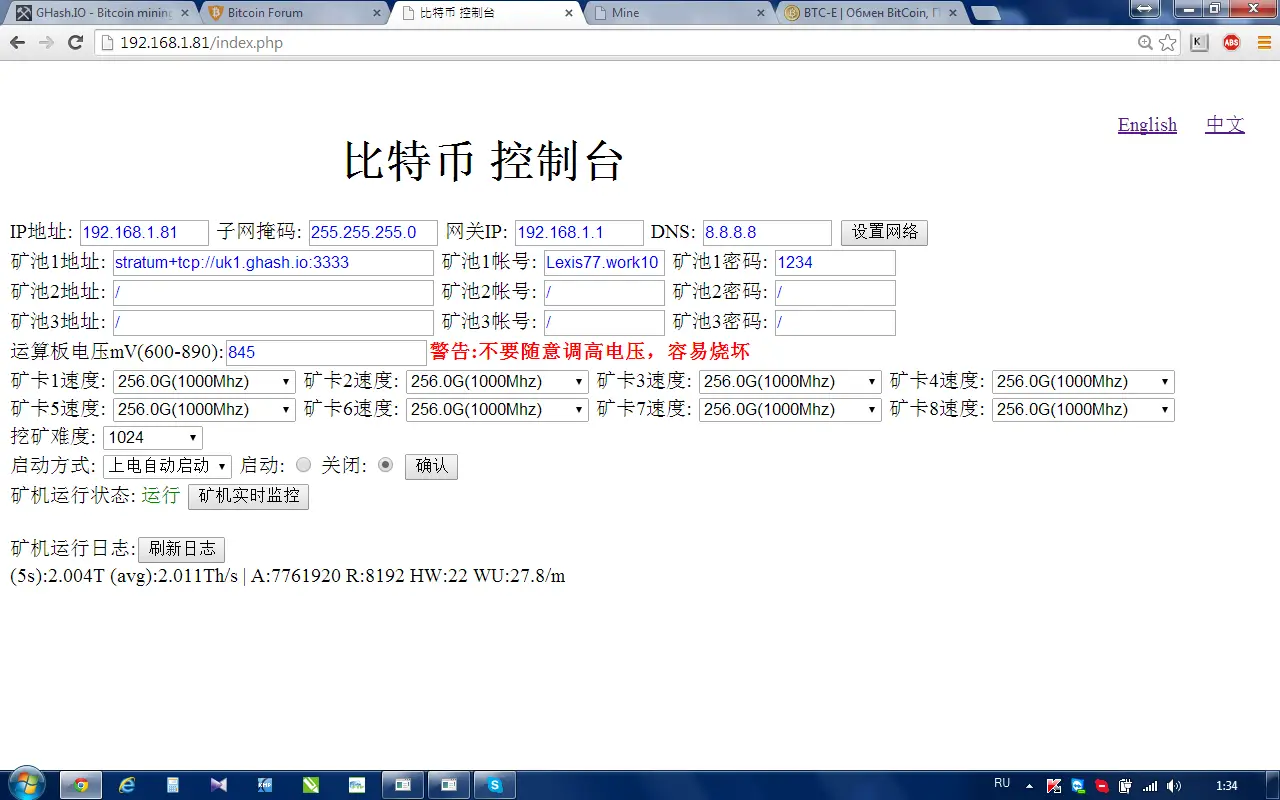

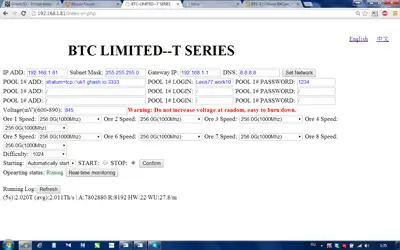

Тут доступно два языка, основные настройки пулов, вкл/выкл асика, управление частотой всех модулей и напряжением чипов. А так же статистика скорости. Сначала было желание поэкспериментировать с установкой частоты для разгона, которые Вы можете увидеть в главном меню интерфейса:

ASIC miner coincraft

Но, ознакомившись с даташитом чипа, понял, что это бесполезно, ибо на 1000MHz - работает турборежим и это абсолютно нормальная рабочая частота чипов, при достаточном питании и охлаждении. И первое и второе - установлено с запасом. А любые изменения, включая установленные 0.845В, против максимально заявленных 0.85В, хоть и понизят потребление из розетки, но так же значительно снизят производительность, что просто неразумно, так как кол-во HW для такой сложности и производительности - ничтожно. Так что наиболее разумным решением посчитал - пусть работает долго и счастливо, нежели глючит и перегревается.

Не думаю, что стоит зацикливаться и описывать все пункты этого простейшего интерфейса, так как любой человек, который знает что такое "ASIC-miner", а уж тем более, кто его приобрел - как минимум знает, что такое IP и адрес пула. Даже если он полный "незнайка", то этих знаний более чем достаточно, чтоб начать копать монетки.

Более подробно хочу рассмотреть кнопочку "Real-time monitoring". После нажатия открывает новое окно браузера, которое, на мой скромный взгляд, просто перенасыщено подробностями про данный "черный ящик". И оно настолько великО, что мне пришлось собирать следующую картинку из 4-х скринов, при уменьшении отображения до 25% (минимальное читаемое).

Общая статистика и мониторинг всех показателей:

ASIC miner coincraft

Подменю Stats:

ASIC miner coincraft

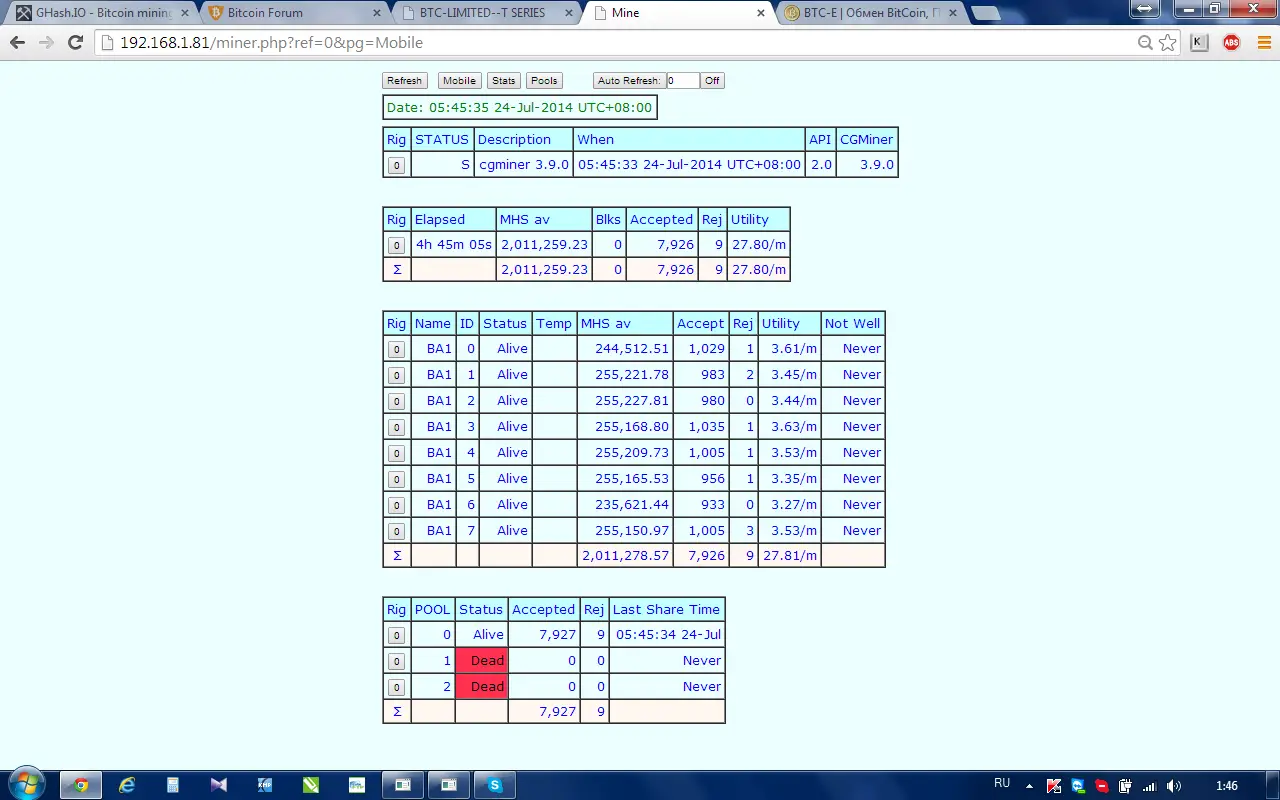

Сокращенное меню (основные показатели):

ASIC miner coincraft

Иными словами, тут собрана подробнейшая информация по всем характеристикам, модулям, чипам, температуре, производительности и т.д.

Ну чтож... майнер я распаковал, включил, и он мне уже копает монетки. (кстати на запуск в работу, понадобилось минуты 3-4, против 10мин, которые потребовались на распаковку) :)

ТТХ

Теперь перейдем к самому интересному - реальность против обещаний!

Заявленные характеристики:
- Производительность - 2-2.2Тх
- Потребление - 1.7-1.8кВт
- Шум 40dB

Сам по себе, данный "черный ящик" имеет 2 БП, 10 высокопроизводительных кулеров, 8 модулей объединенных на 4-х платах с радиаторами (это видно без вскрытия)

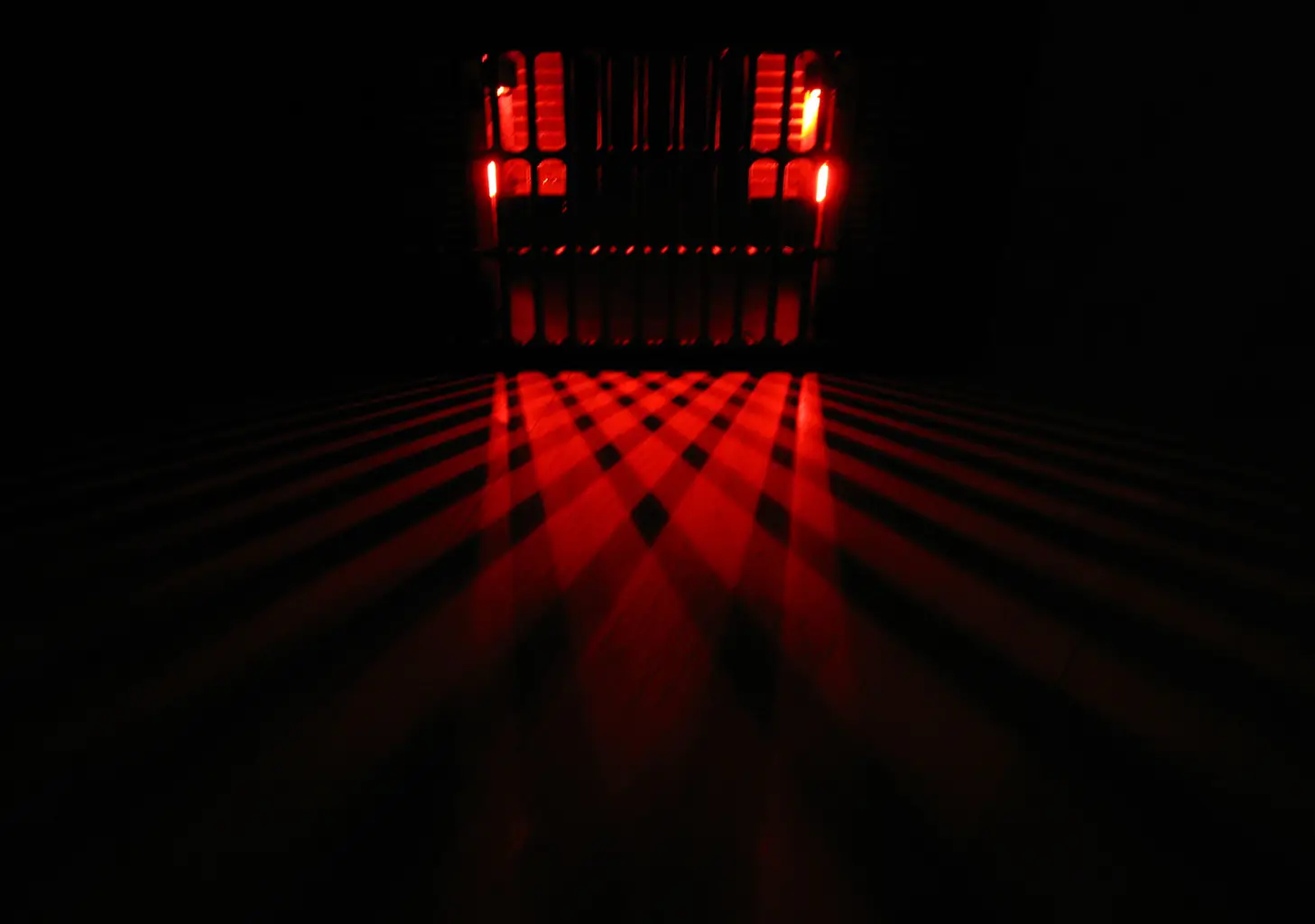

Первое включение - паника, страх, ужас... Оно так шумит, что я на секунду потерялся в пространстве! Спустя пару-тройку секунд, мозг откалибровал полученные данные и успокоился. 10 серверных высокооборотистых кулеров - к этому надо привыкнуть.

ASIC miner coincraft ASIC miner coincraft

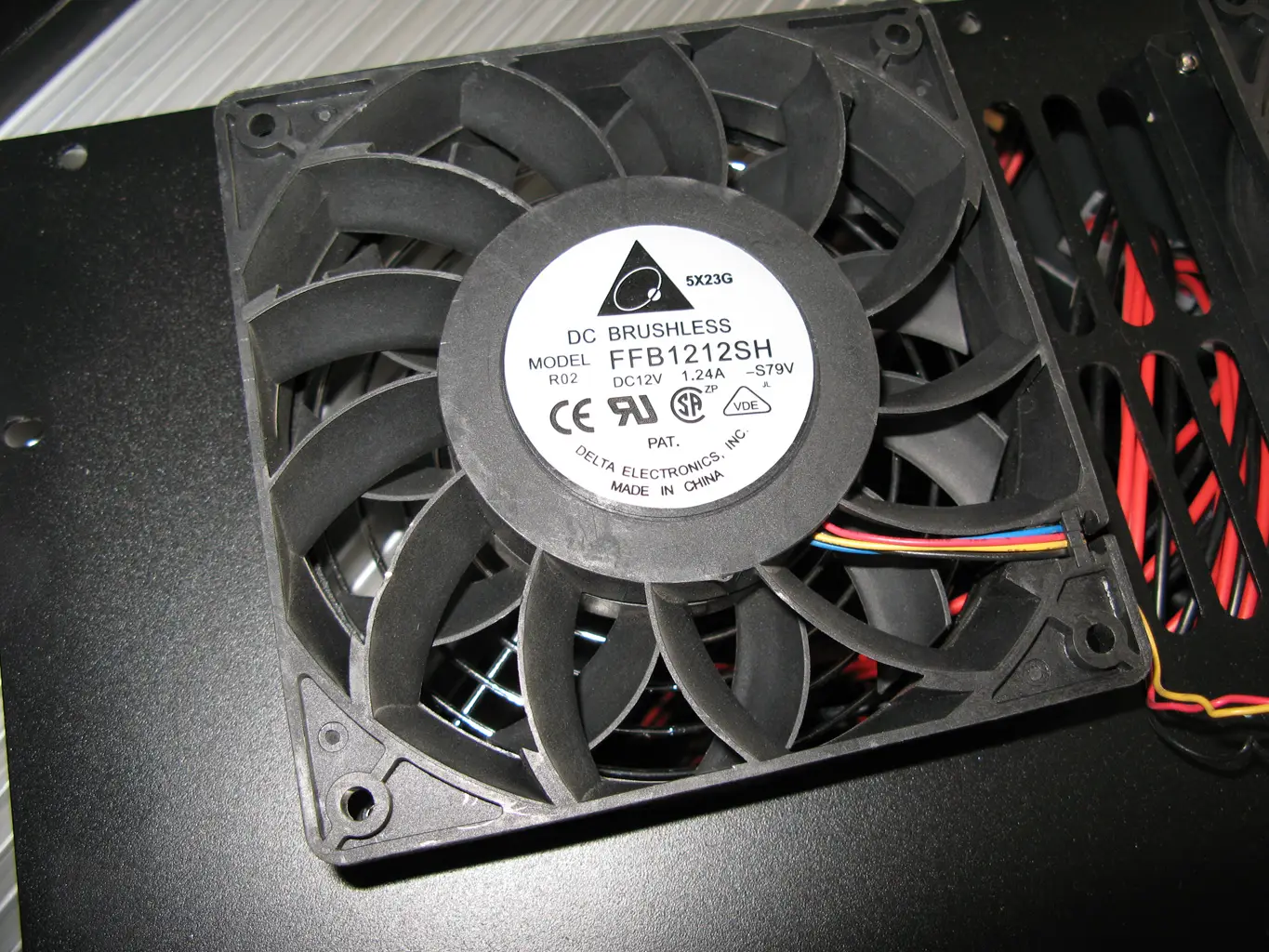

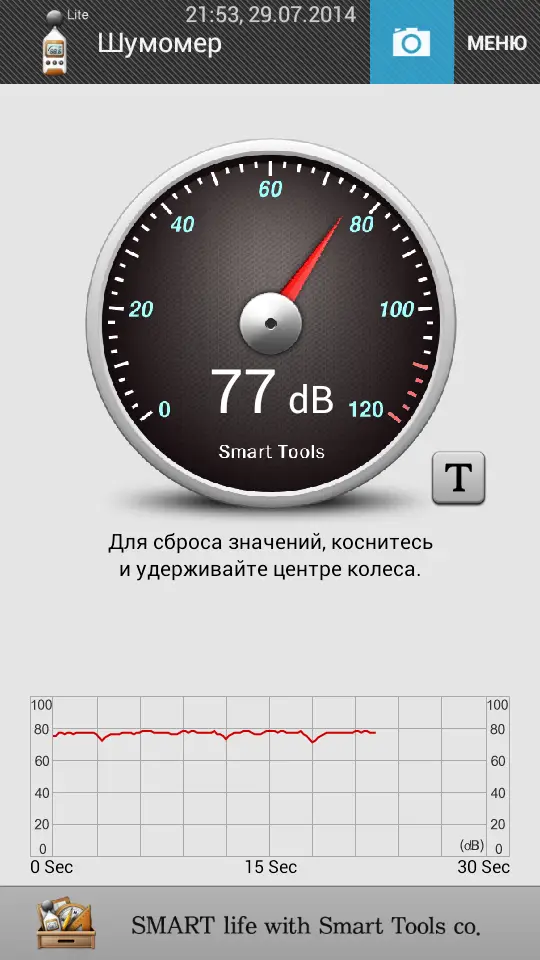

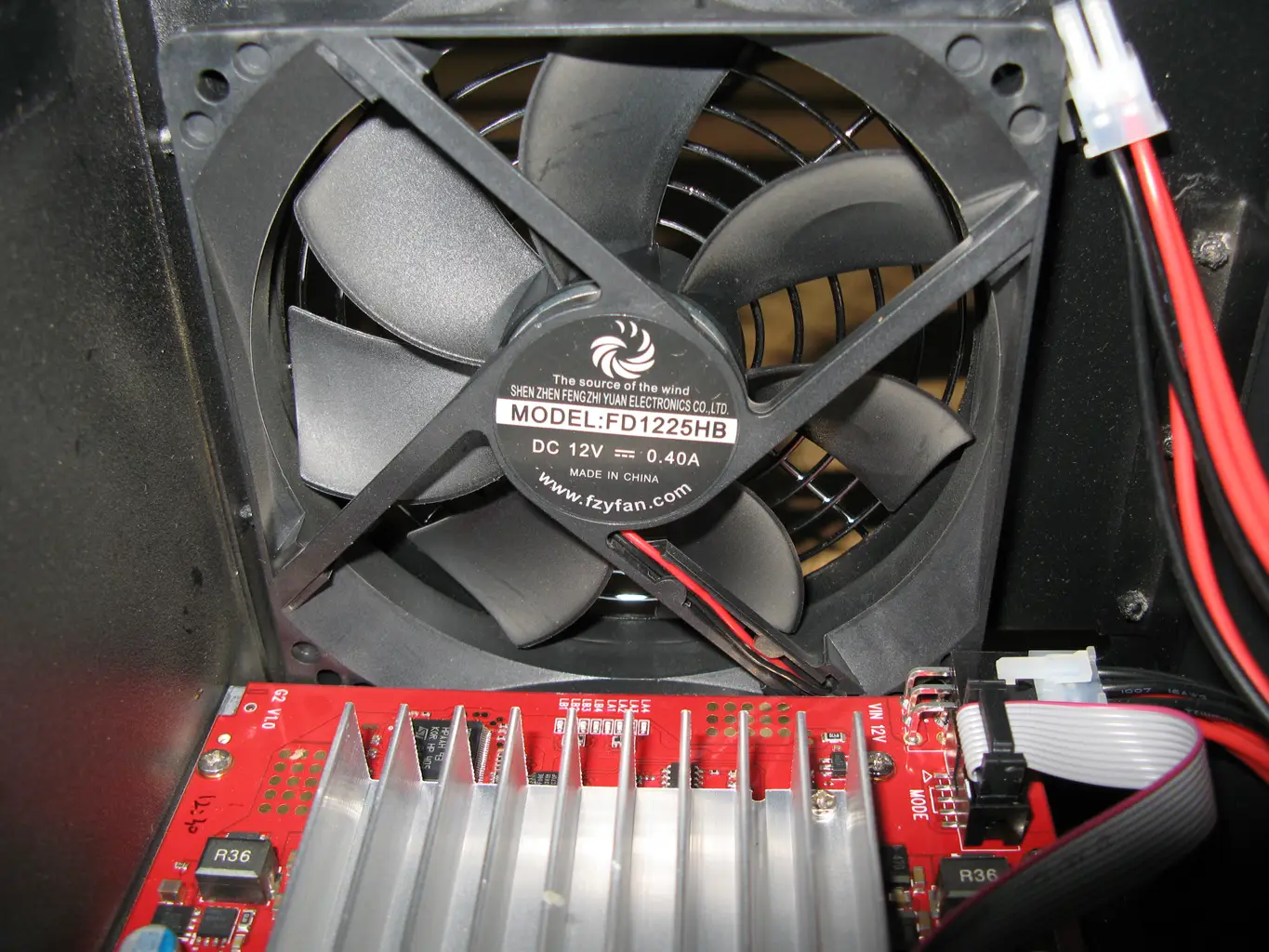

Маркировки кулеров FD1225HB и FFB1212SH. Кому лень смотреть даташит кулера, могу сказать вкратце, что там прописан шум на уровне 54.3dB. Поскольку в майнере отсутствует управление кулерами, то есть они постоянно крутятся на всю мощность, то заявленные 40dB, мягко говоря, заблуждение. После долгой калибровки шумомера, удалось замерить реальные показатели, которые составили 76-78dB.

ASIC miner coincraft

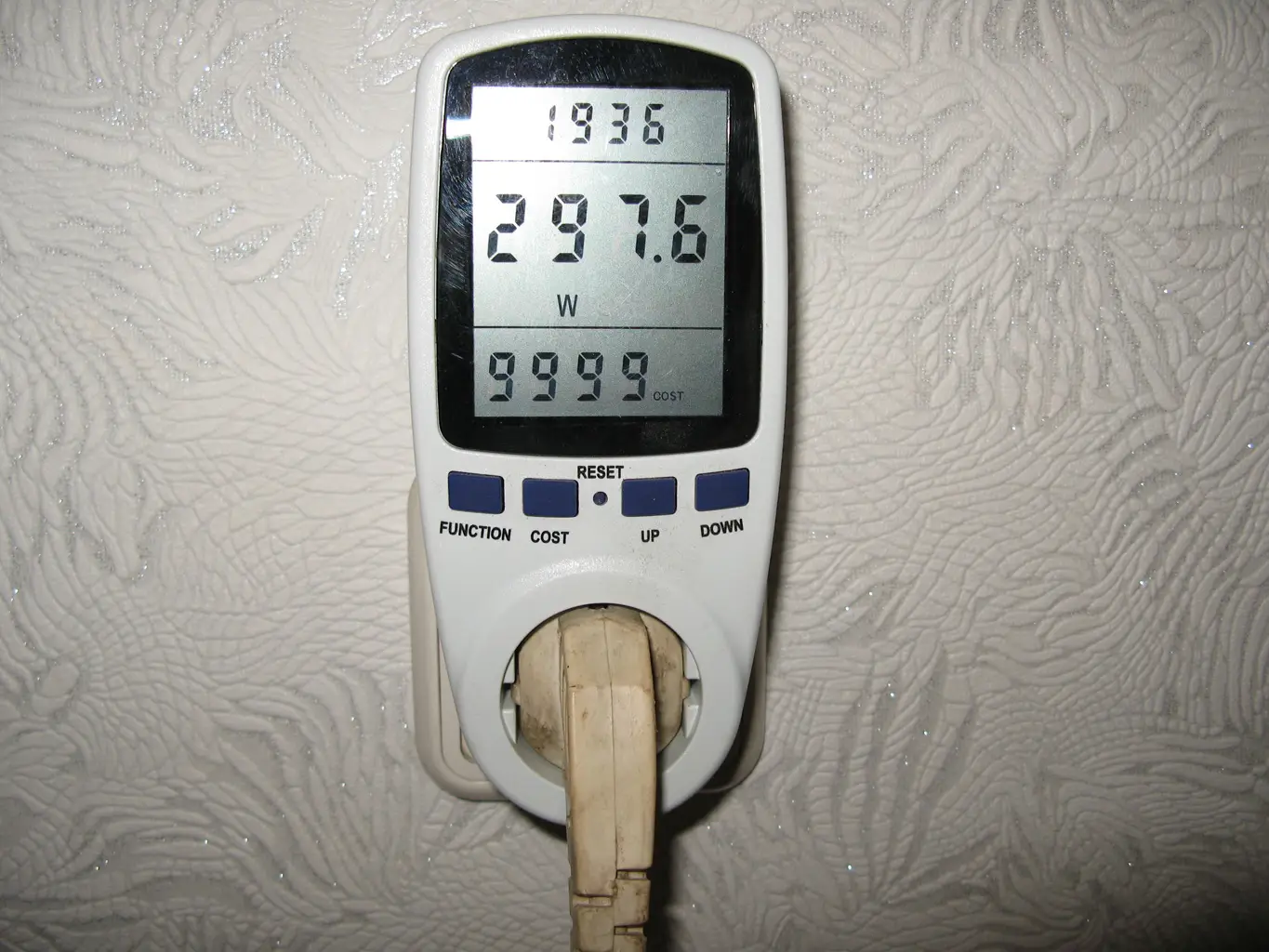

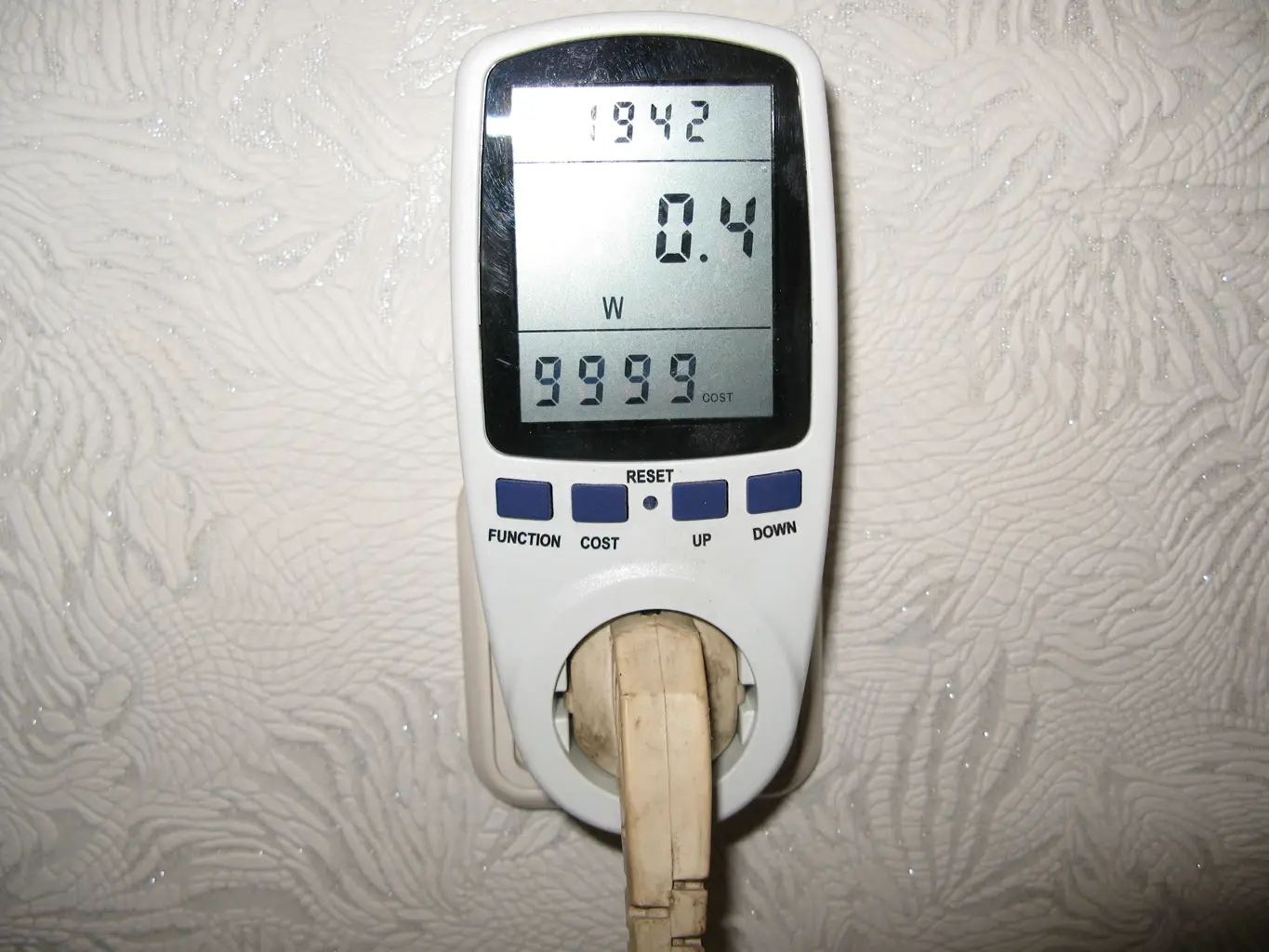

Начнем с самого главного - прожорливость. Специально все выключил и сделал замеры в выключенном состоянии, без работы и в рабочем состоянии:

ASIC miner coincraft ASIC miner coincraft

Чтоб не думали, что я выискивал момент - вот вам видео включения и полного старта до выхода на расчетное потребление.

Если учесть холостое потребление двух БП, то, в принципе, заявленное потребление совпадает. То есть в реальности мы получаем 2кВт "из стены", при 2Тх заявленной производительности.

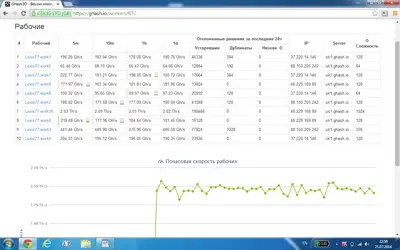

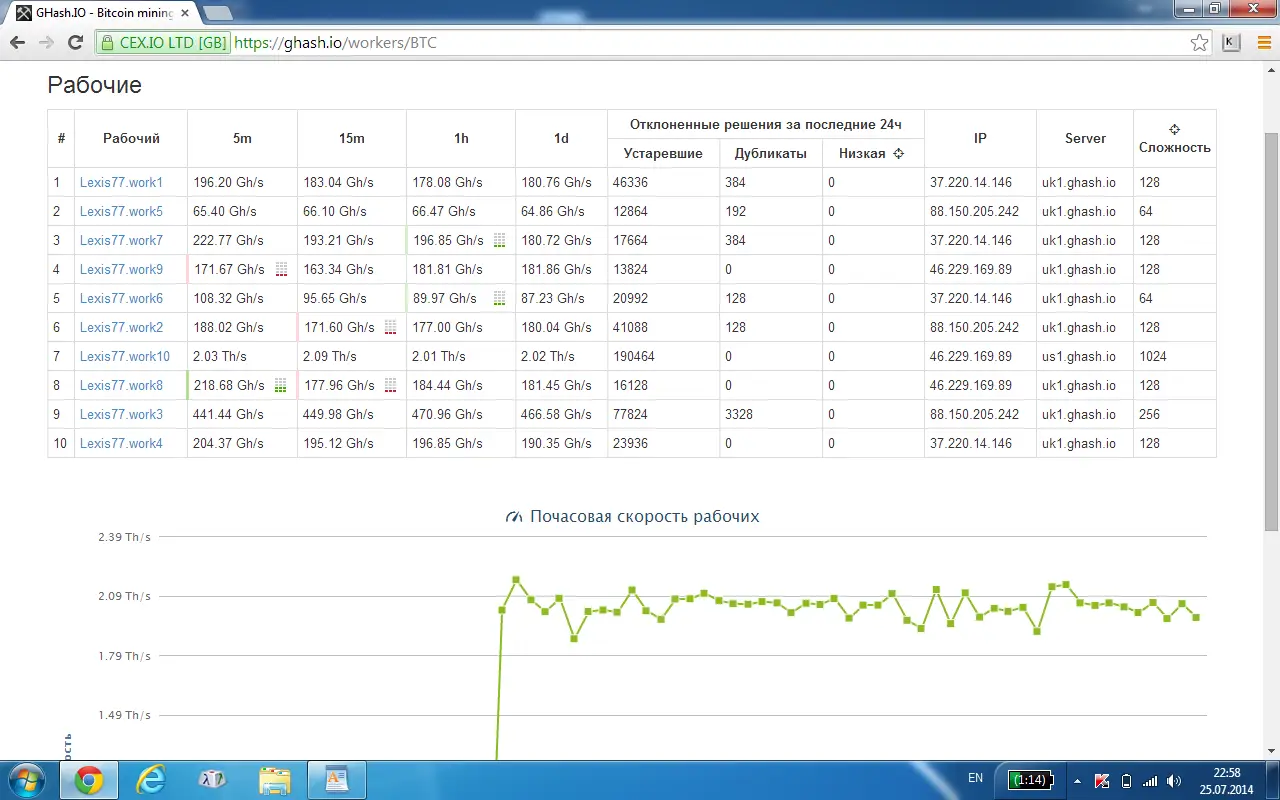

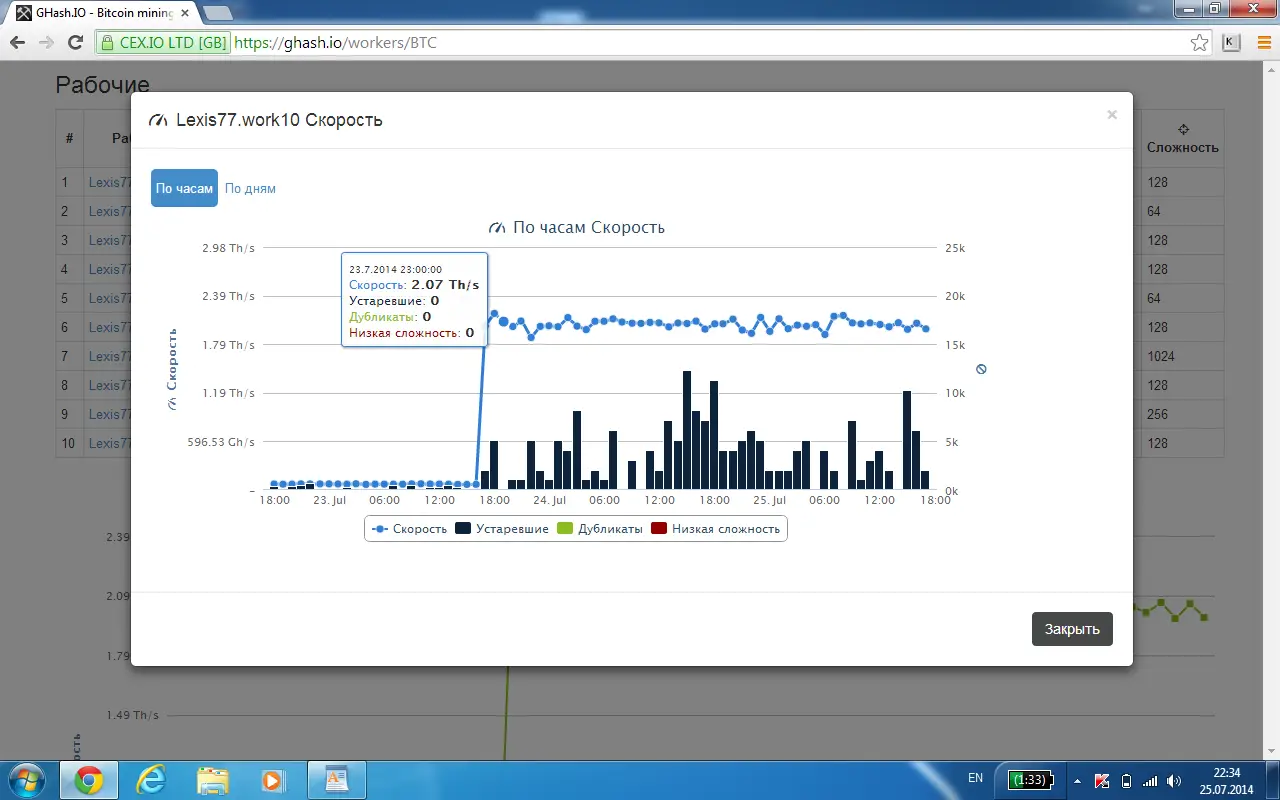

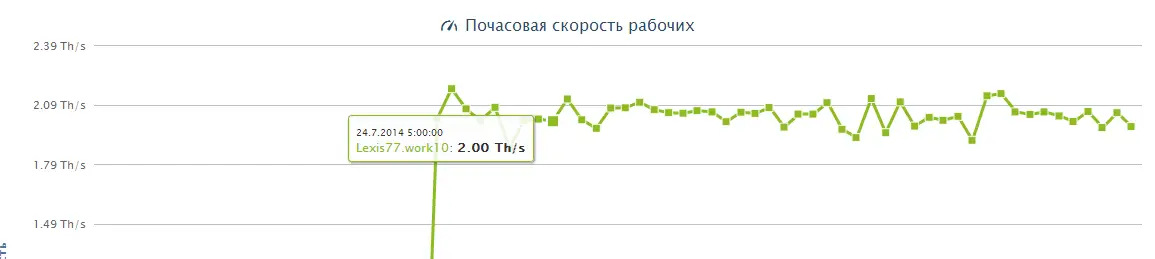

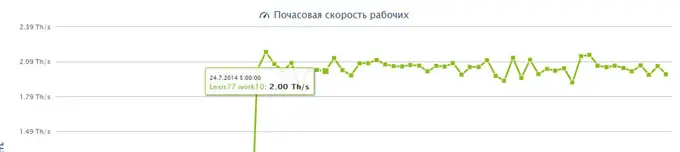

Теперь посмотрим на производительность:

ASIC miner coincraft

Стабильность работы:

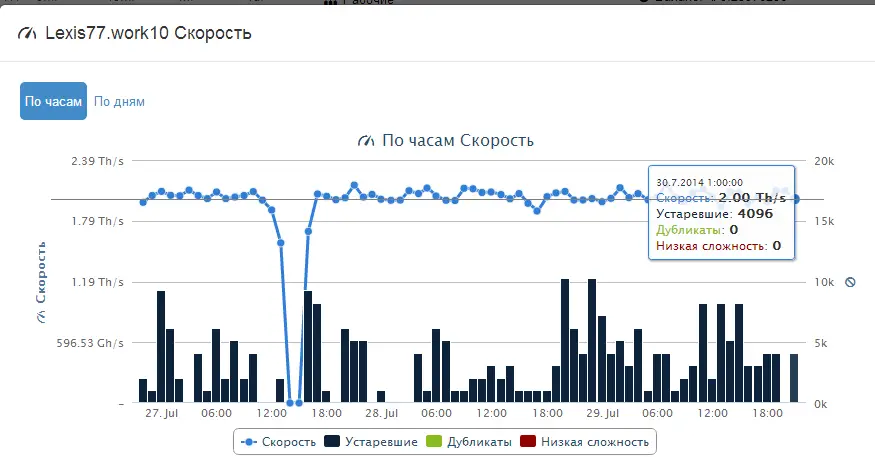

Не могу утверждать, что устройство работает безупречно, так как для этого прошел пока слишком малый срок, но, тем не менее, на трое суток я про него забыл.

ASIC miner coincraft
ASIC miner coincraft

Можете оценить все на графиках и составить собственное мнение.

ASIC miner coincraft
ASIC miner coincraft

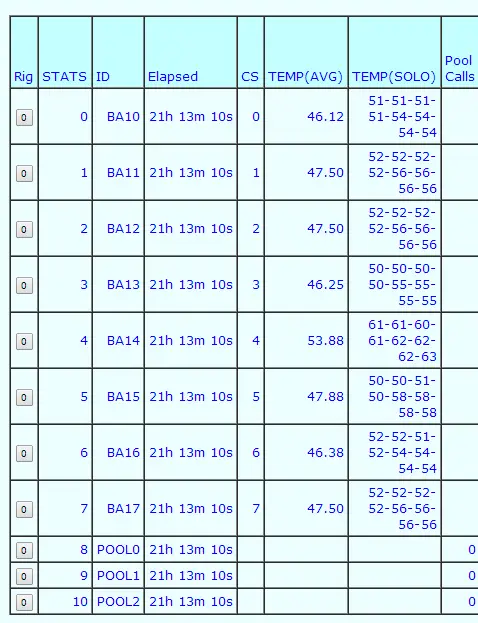

Температура майнера на третьи сутки работы, в некондиционируемой комнате с открытыми окнами на солнечной стороне (на улице 31°С в тени):

ASIC miner coincraft

Собственно, на этом можно было бы и закончить, так как для тех, кто хочет приобрести подобный черный ящик и так все должно быть ясно. Управление и включение - простейшие, работа стабильная, характеристики скорости соответствуют заявленным. Можете промотать всю статью вниз на заключительное резюме, в котором кратко описаны достоинства и недостатки.

А теперь внутренности!

Ну что ж, получив разрешение на вскрытие и любые интеракции со внутренностями (со сноской - только не сломай ни чего), я попытаюсь разобраться, что же это за "черный ящик" и на чем он собран.

Это оказалось интересней и неожиданней, чем я думал! Начнем с того, что сам "черный ящик" со всех сторон в болтах, но он оказался весьма продуман для "внедрения" в него. Хоть и не совсем понятно, где верх-низ-лево-право, у него есть только одна крышка, которая доступна к снятию. Собственно её я и открутил. Тем более мне попался небольшой неликвид, в виде одного неработающего кулера, так что сам... в кого вы там верите... велел разобрать его, исправить недостаток и попытаться понять - что же это за штука!

ASIC miner coincraft

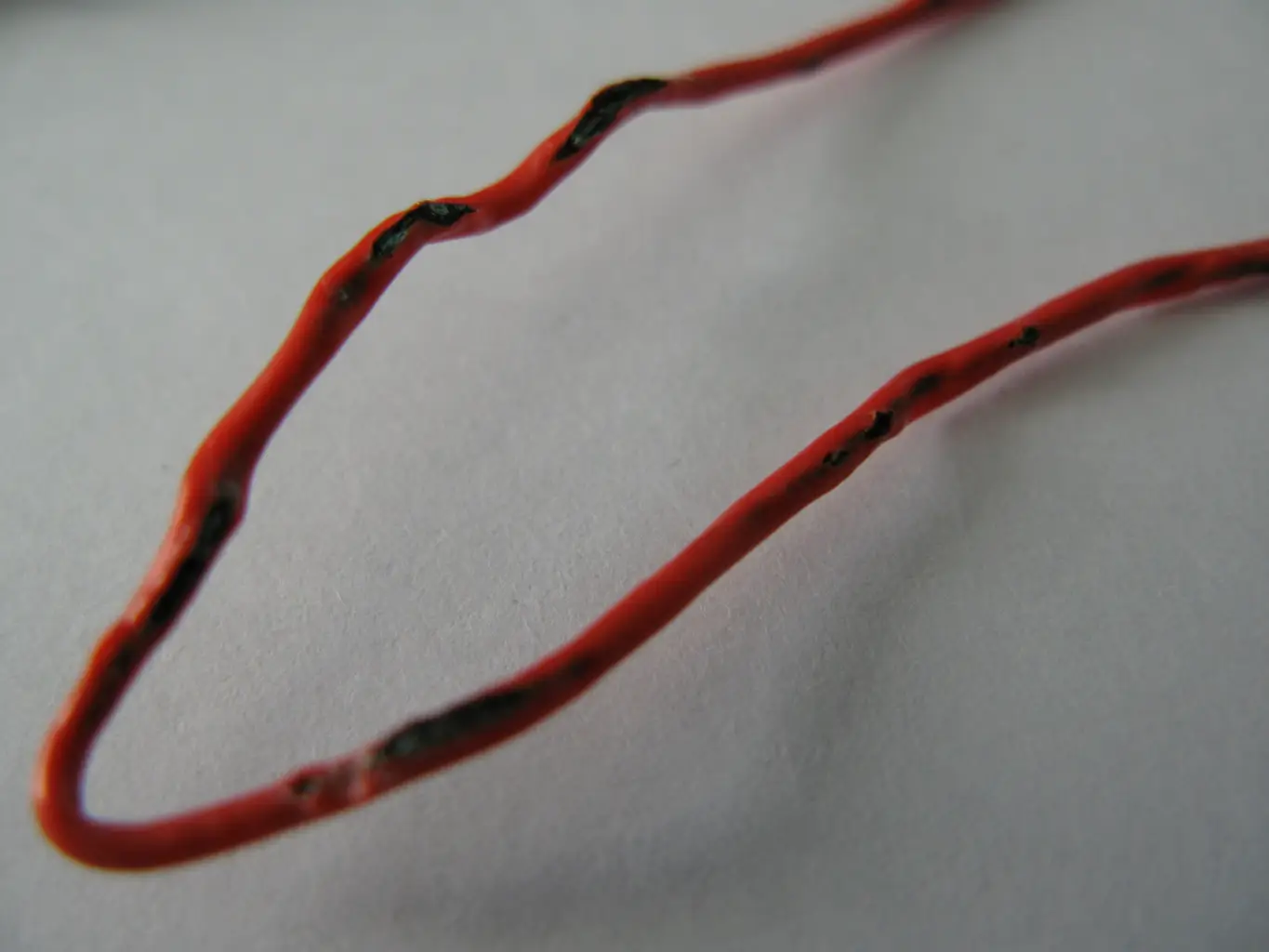

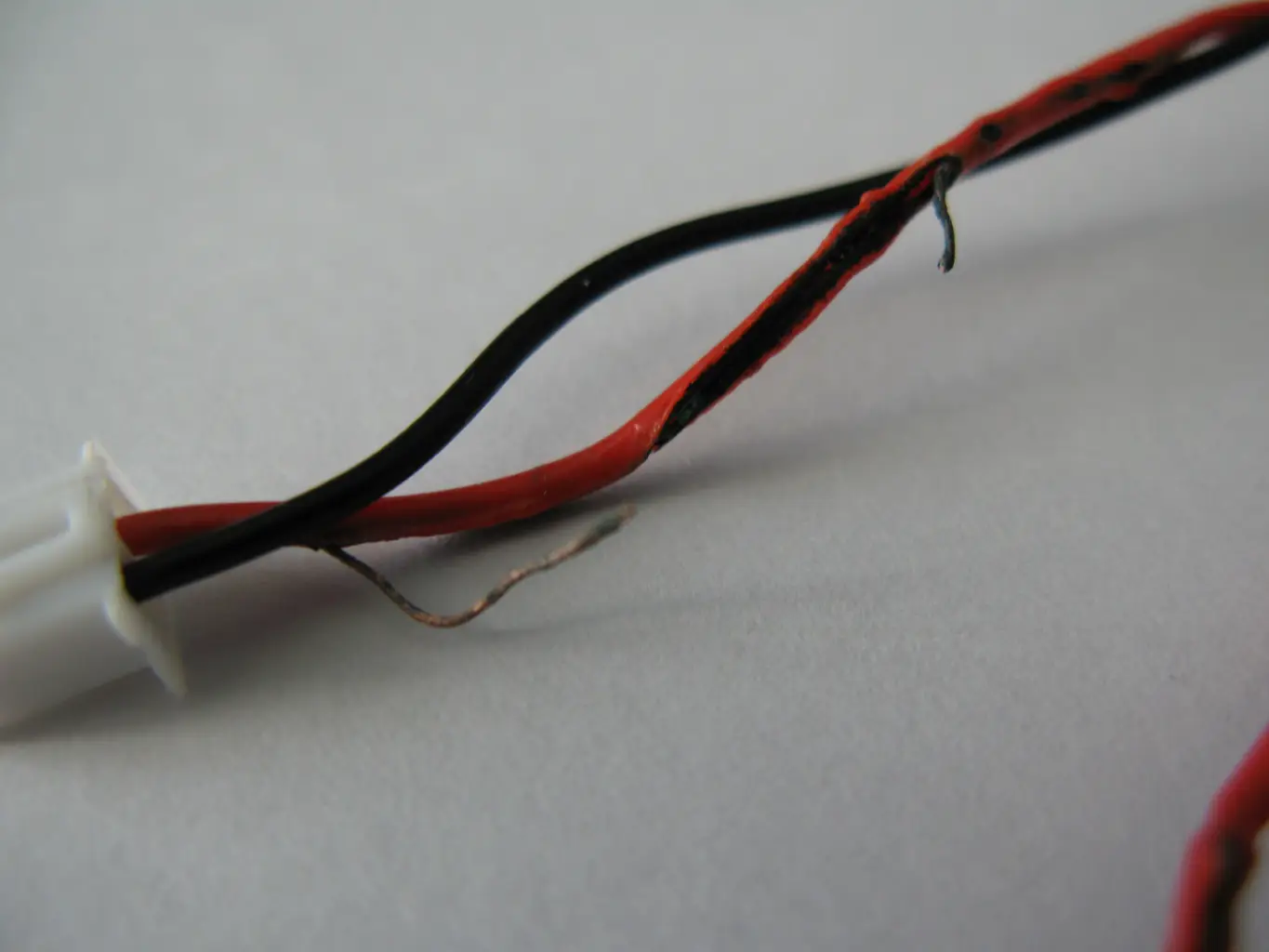

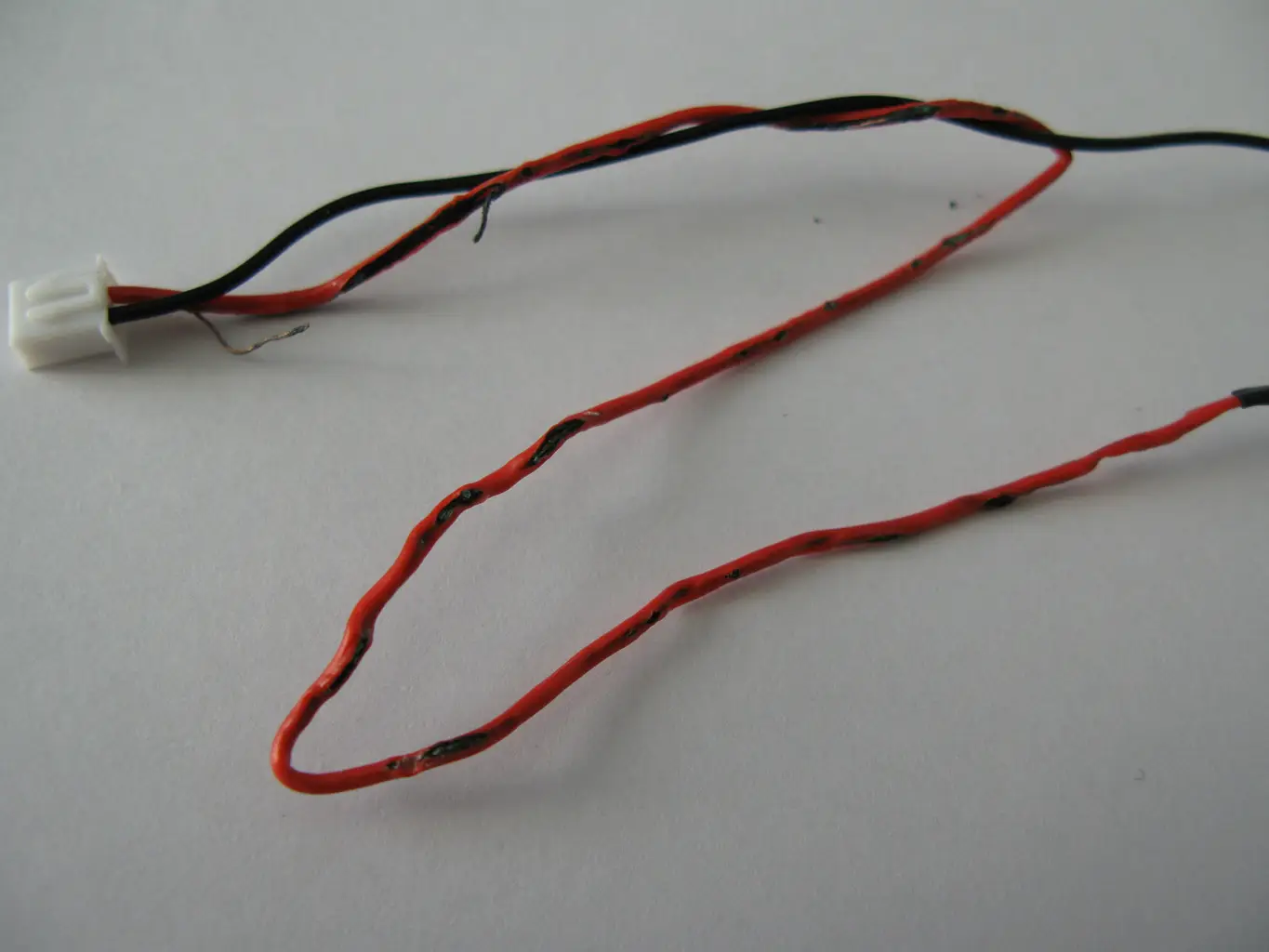

Изначальная проблема неработающего кулера оказалась более прозаичной, нежели "забыли подключить" или "дернули, когда тянули провода". Тем не менее, сработал исключительно человеческий фактор при сборке. Как раз собрано все идеально, что не докопаться, но провод от данного одно кулера, был прижат к радиатору, а в процессе перевозки, протеревшись изоляцией, стал тупо замыкать на корпус, о чем свидетельствуют следы прогара на проводе и на радиаторе.

ASIC miner coincraft ASIC miner coincraft
ASIC miner coincraft ASIC miner coincraft

Ну коль снял крышку, что мешает и дальше отверткой потыкать :) Давайте попробуем понять, что это за штука, и почему она, вообще, работает.

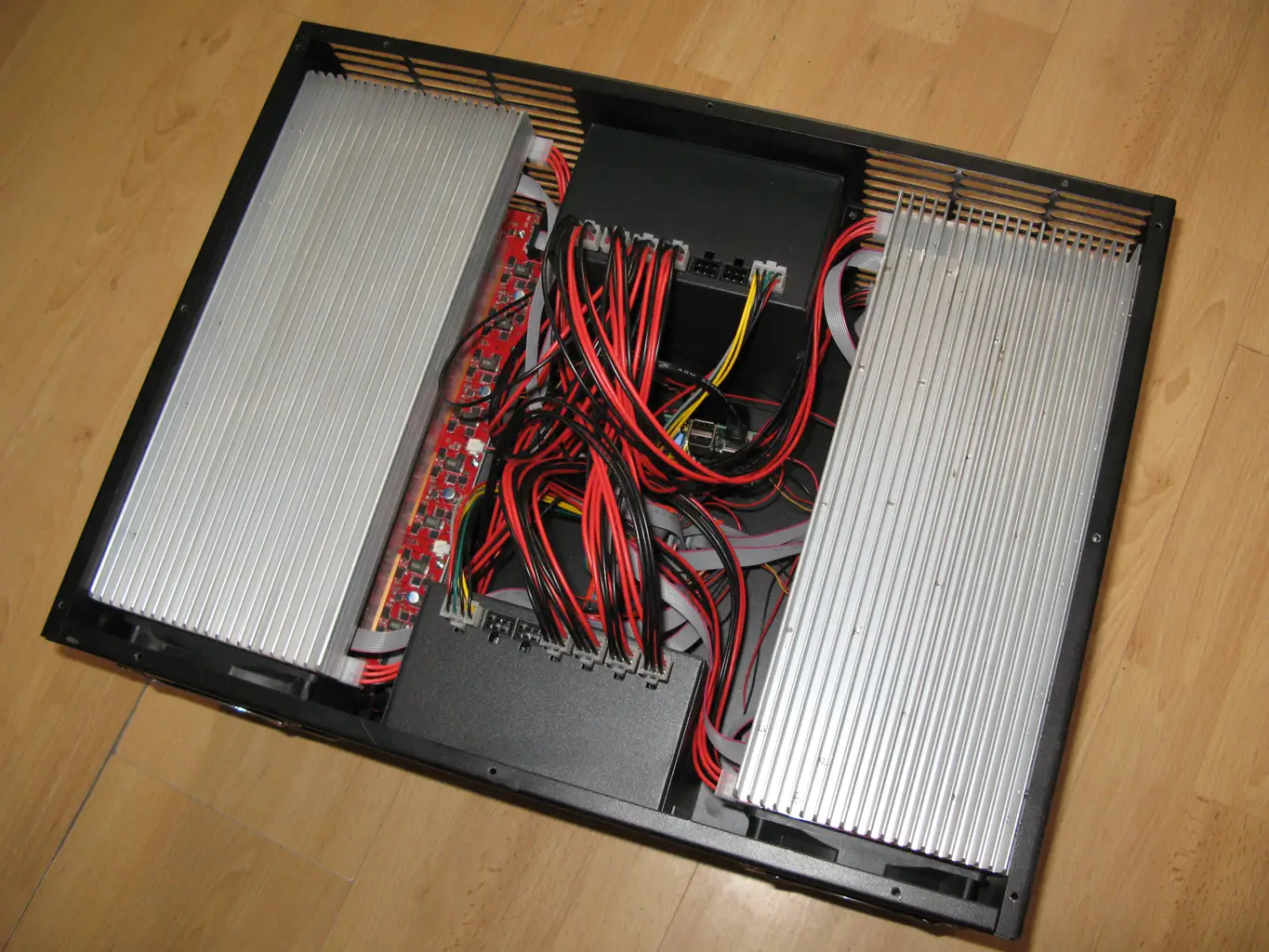

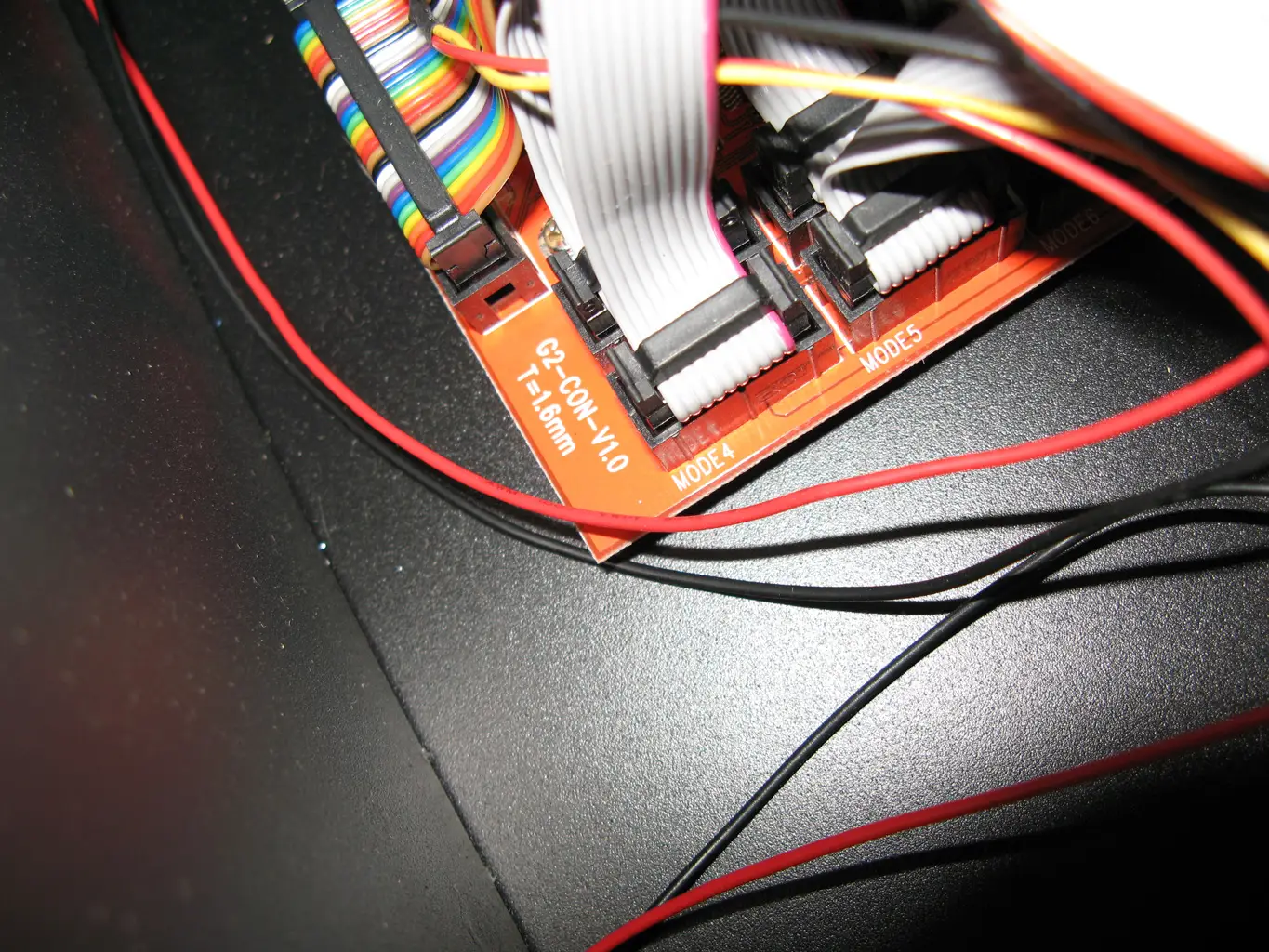

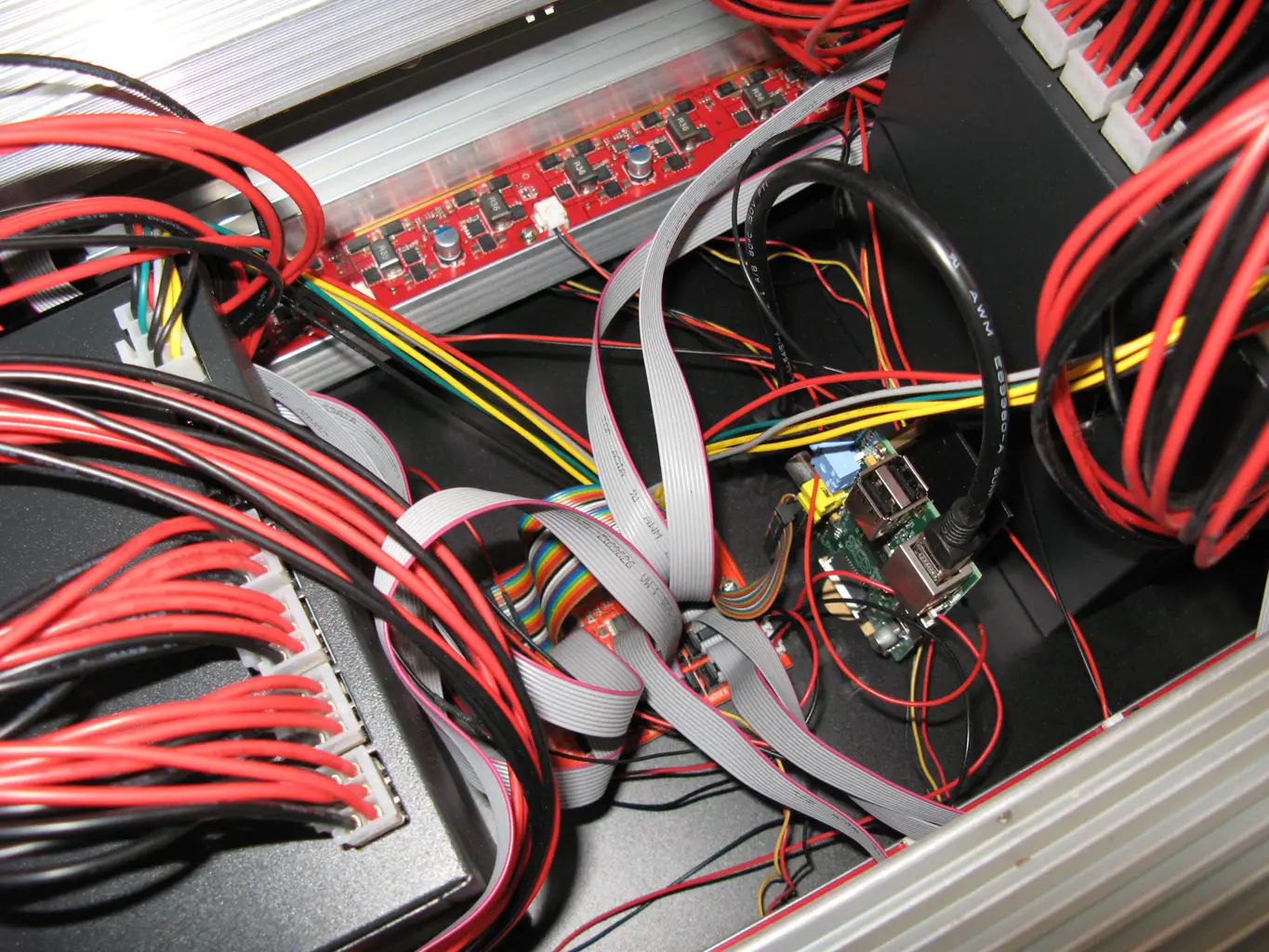

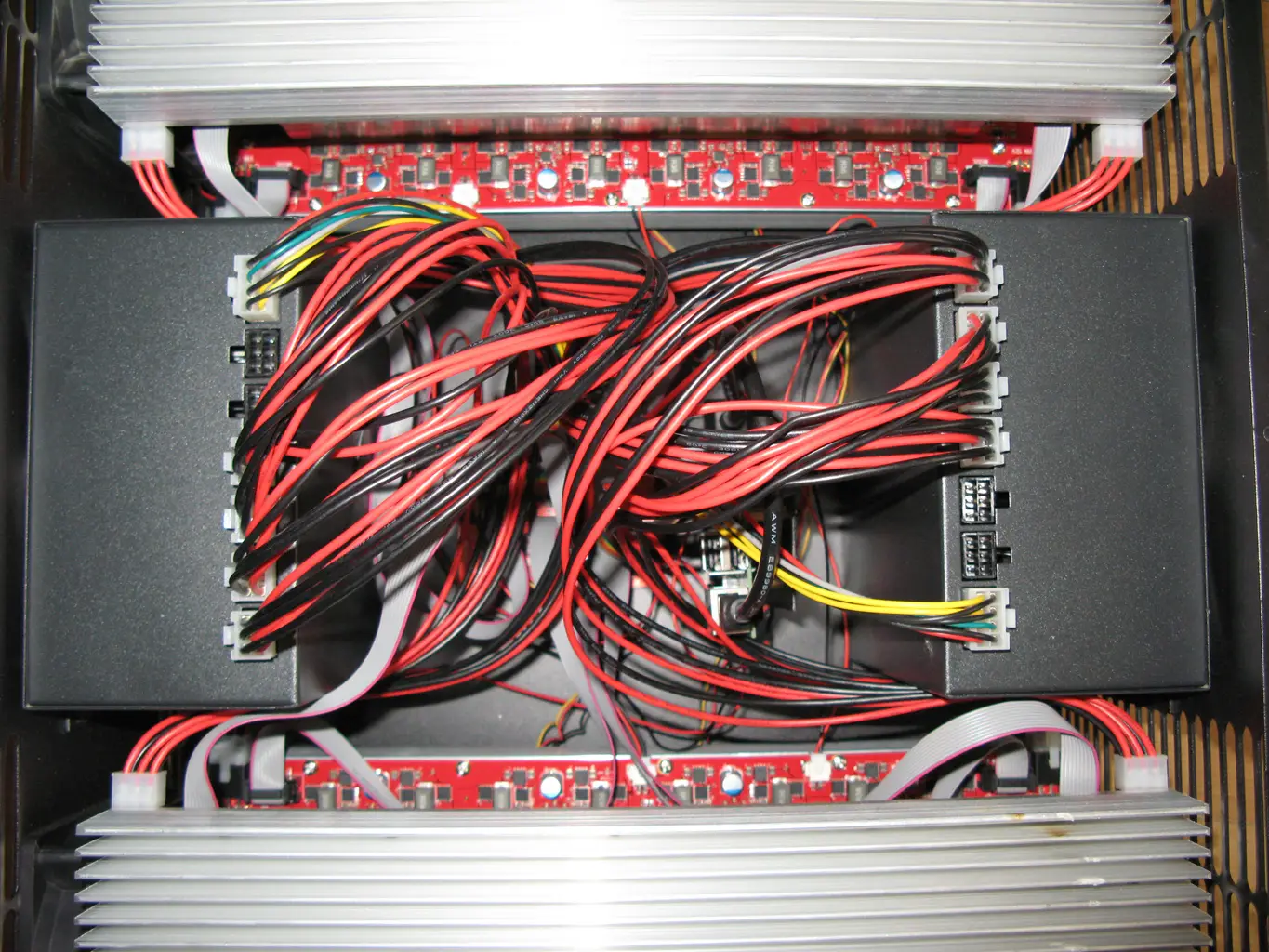

Первый внешний осмотр нам дает доступ к 4-ём модулям, закрепленным на корпусе и к двум БП, также легко съемным. Если раздвинуть свободно висящие провода от БП, как листья кустарника из засады, то мы видим знакомую нам Raspberri Pi и плату согласования, которая, на мой взгляд, совершенно не интересна, так как имеет только несколько разъемов подключения и пару свитчеров, которые управляются "малиной" или мультиплексором, поэтому я не стал ее снимать для обсуждения, ибо это и так разжевано-пережевано по всем форумам в интернетах, начиная с первых метабанков с авалонами.

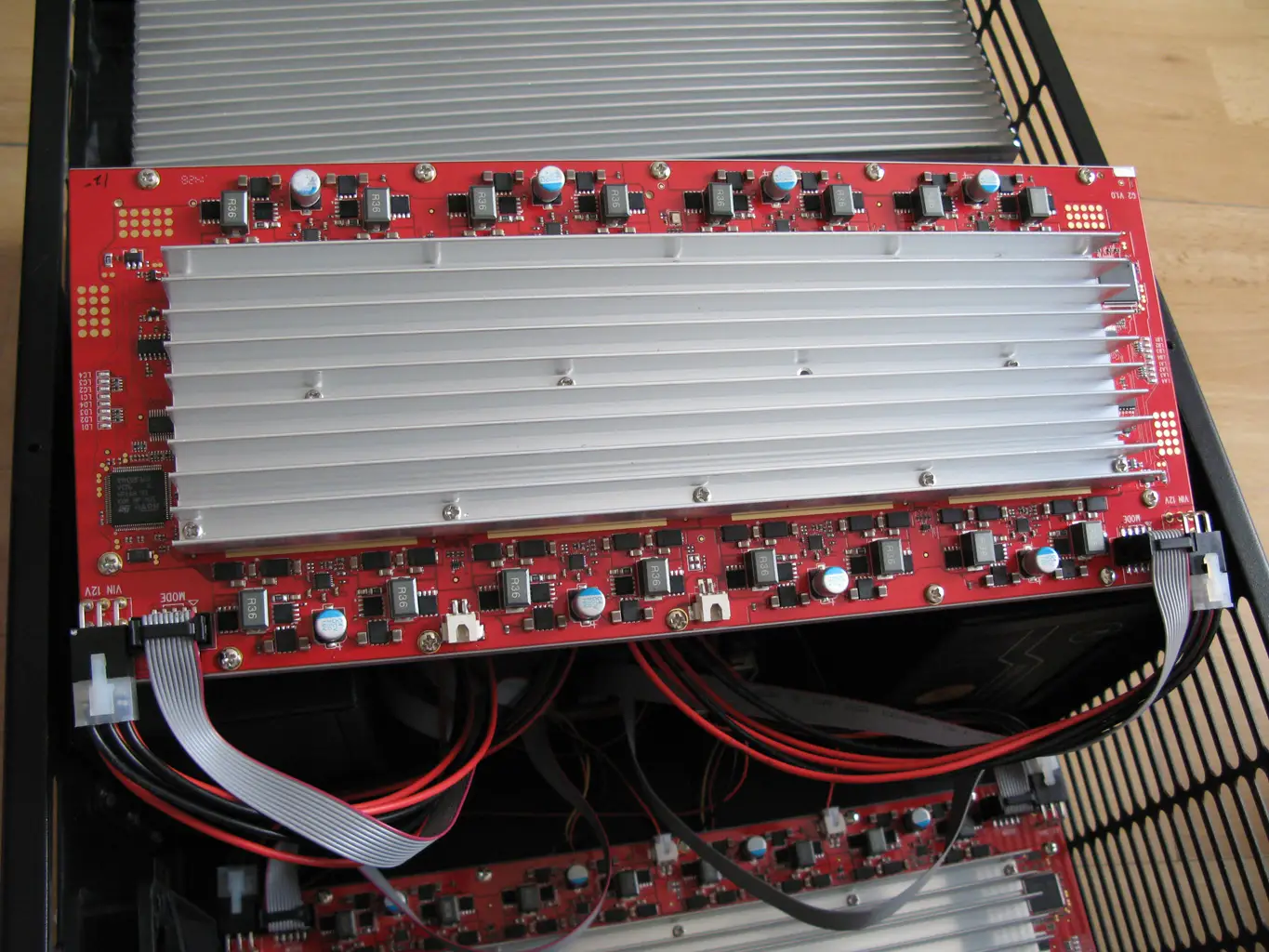

Мне более интересно было рассмотреть сами модули рабочие "мозги", так как. я ранее писал, что понятия не имею, что это за штука и почему она работает.

ASIC miner coincraft ASIC miner coincraft

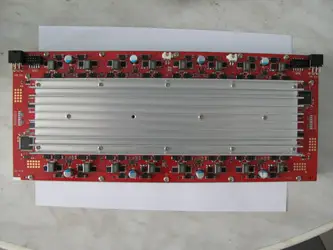

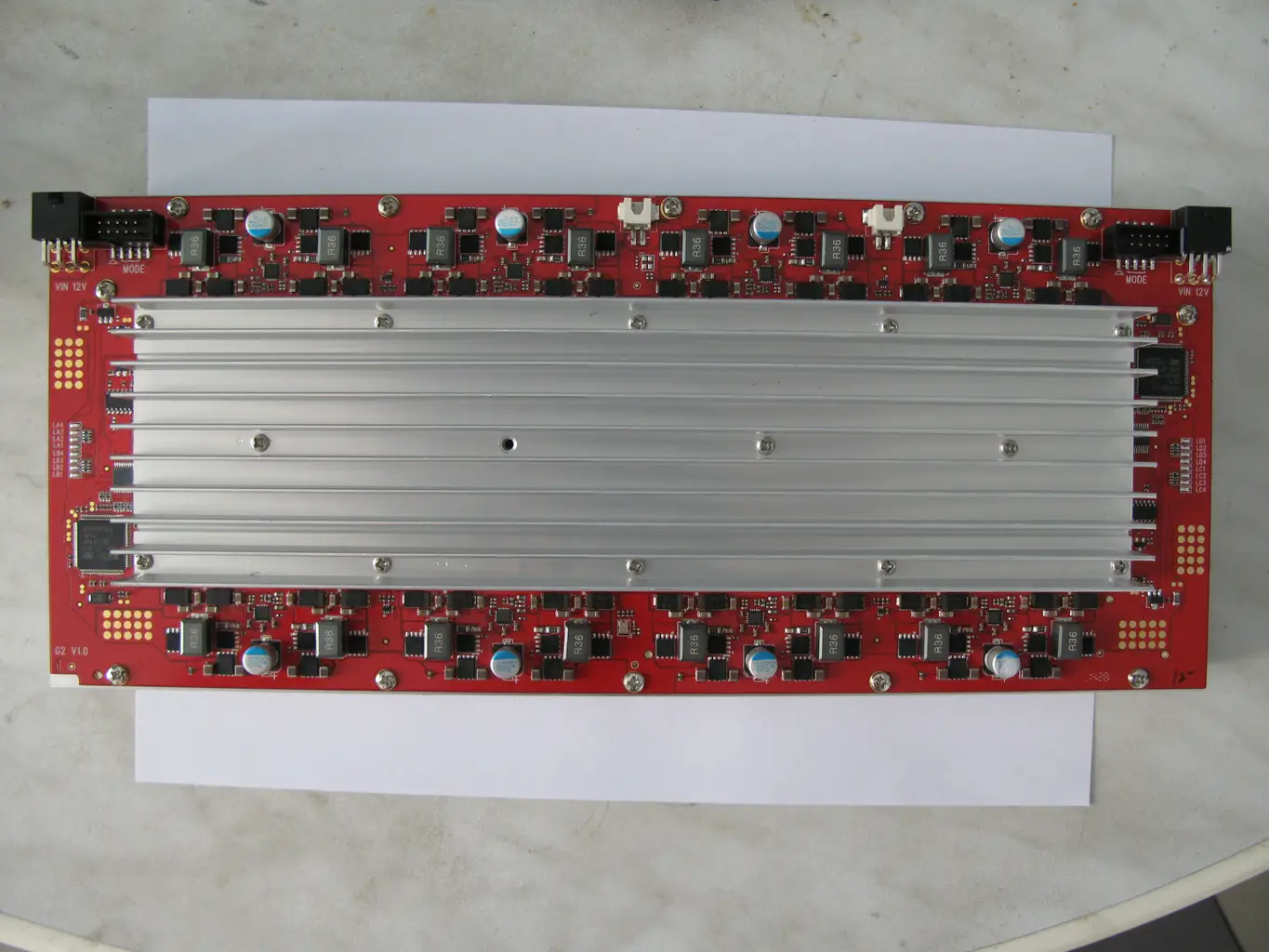

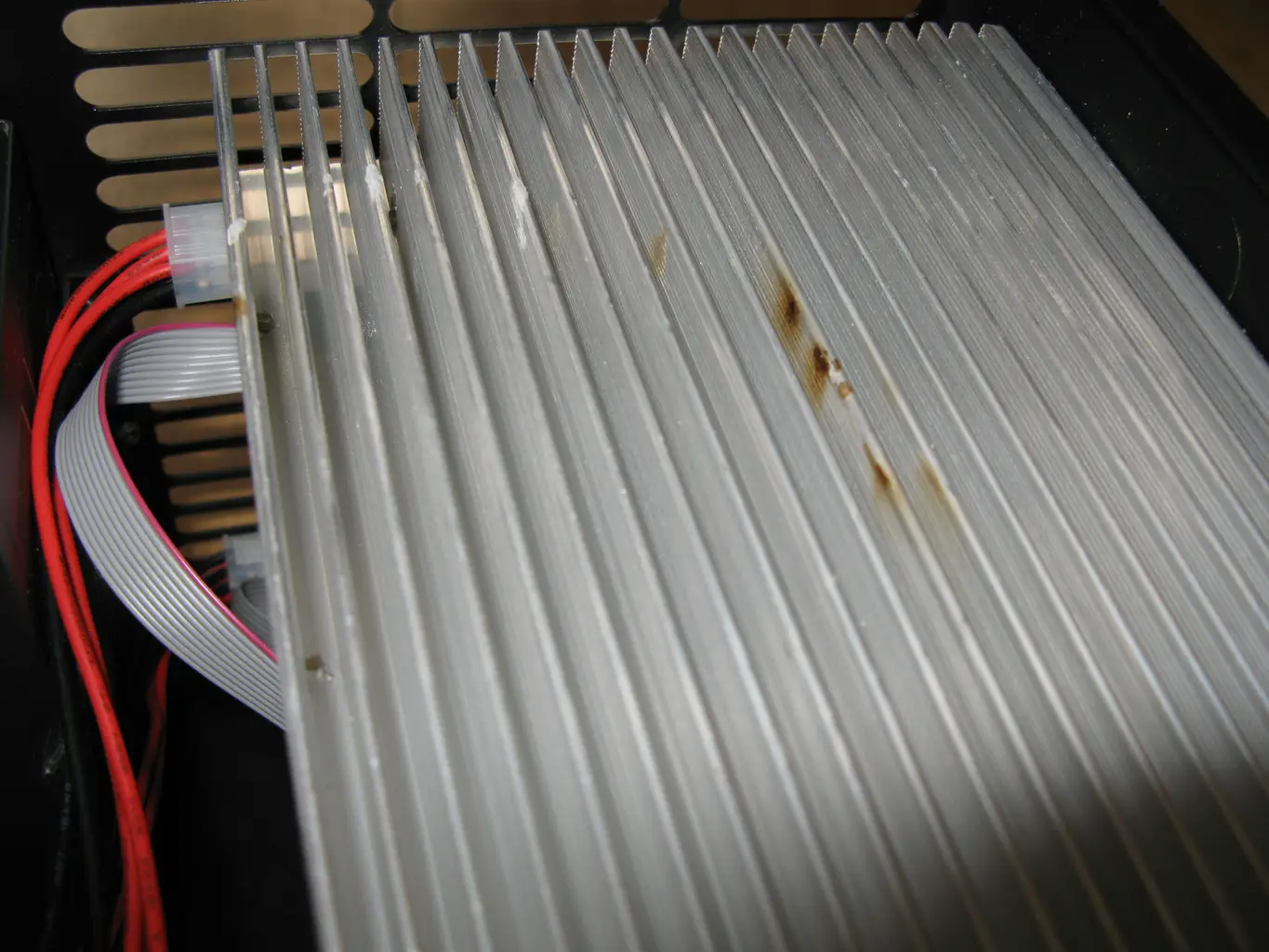

А вот и внутренности:

ASIC miner coincraft ASIC miner coincraft

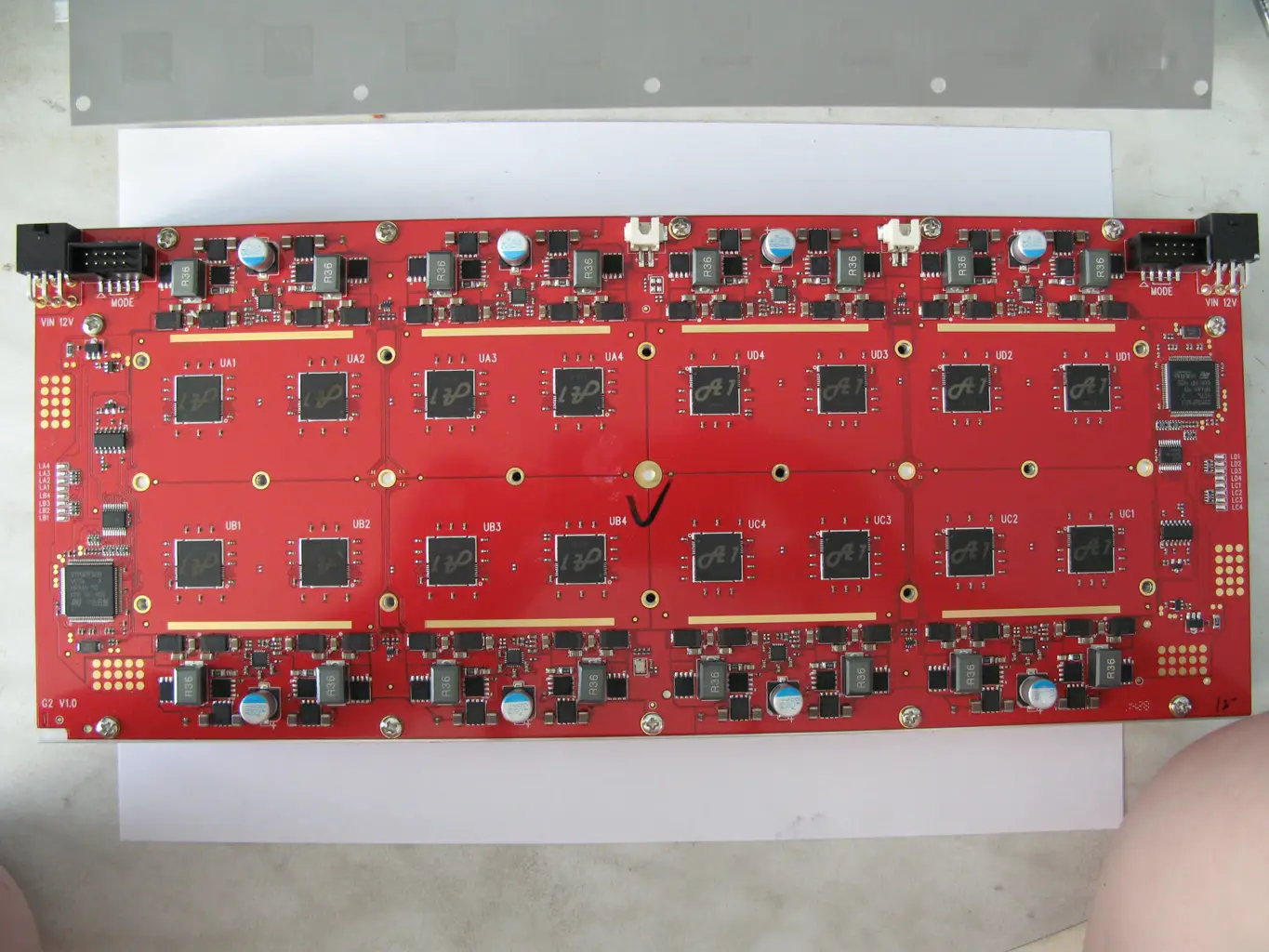

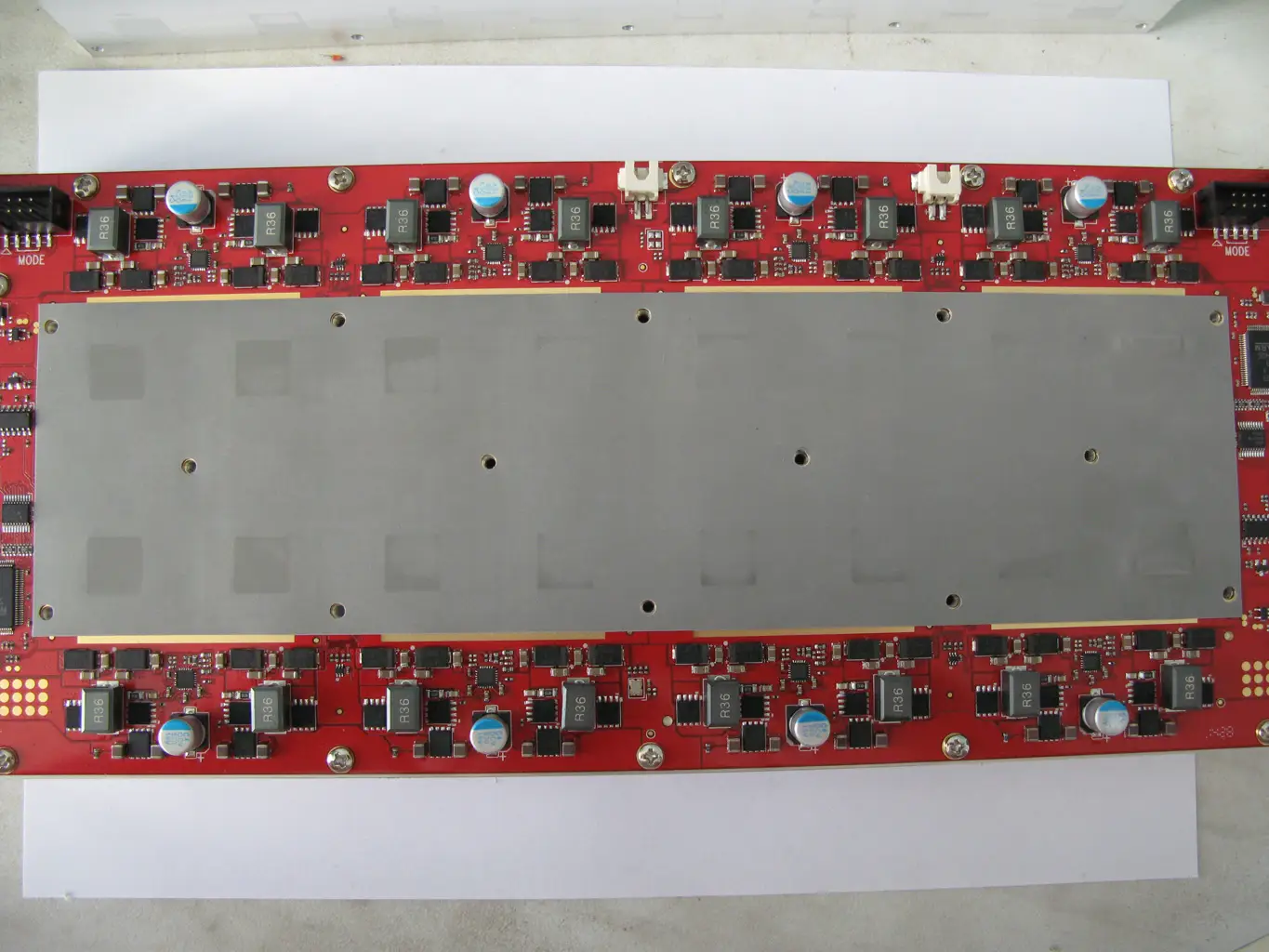

А вот самое сокровенное - начинка!

ASIC miner coincraft ASIC miner coincraft
ASIC miner coincraft ASIC miner coincraft

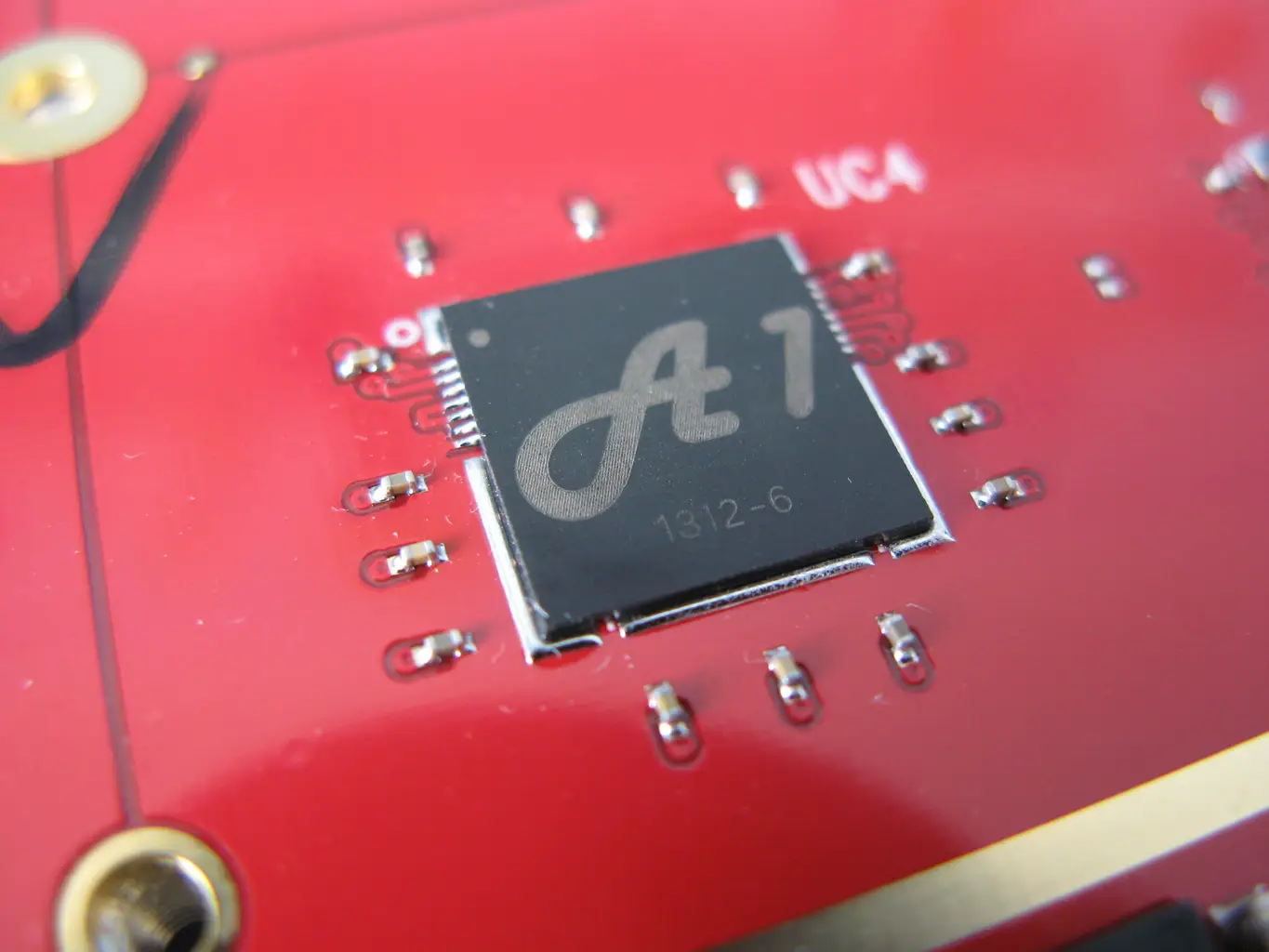

Как видно по картинке - данный ASIC-miner собран на чипах Coincraft A1 28нм, в чем можно убедиться по данной ссылке, хотя лого, гравированное на самом чипе, рекламирует у себя совсем другая кампания - innosilicon. Да-да, тот самый, что производит Терминаторы для скрипта.

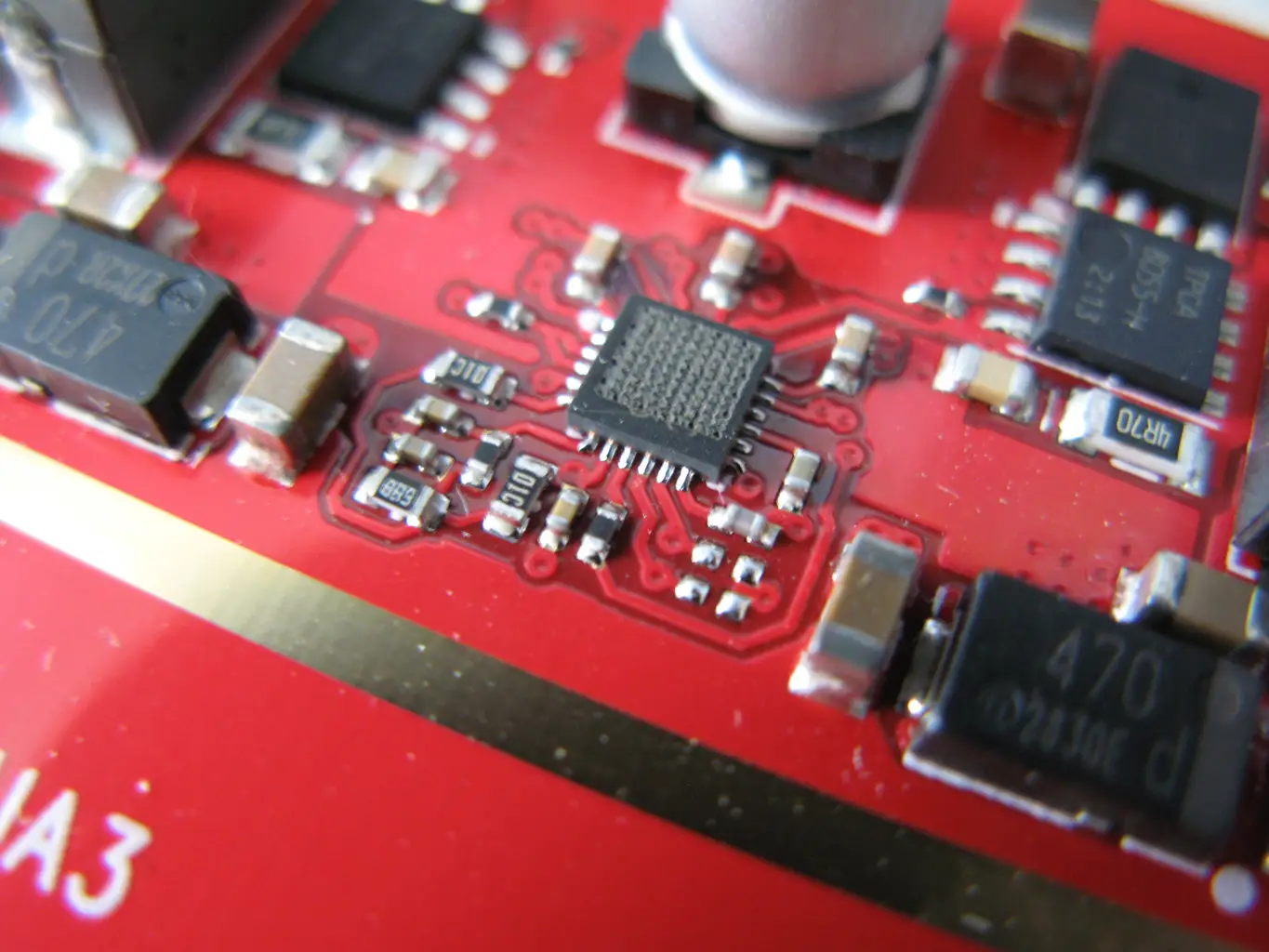

Уже интересно... Теперь тайна "черного ящика" начинает приподнимать свой подол :) Имеем мы 4 модуля по 2 независимых блока с 8-ю чипами. На каждые 2(!)чипа собрано по одному высокочастотному мощному БП, основанному на каких-то секретных ШИМах, которые жестоко загравированы!

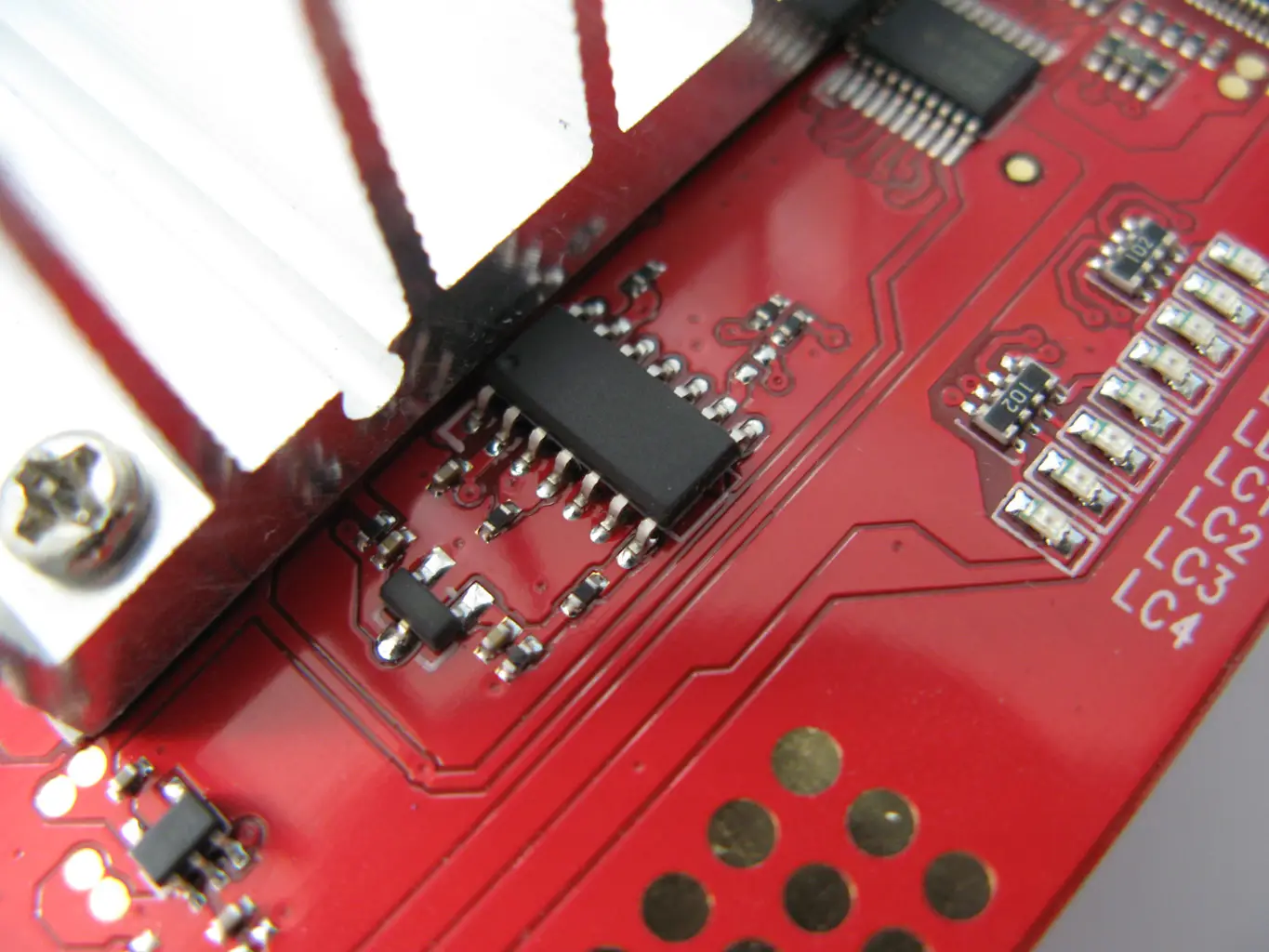

Также производитель решил засекретить еще одну микруху в корпусе SOP14, которая, по моему скромному мнению, может быть обычным свитчером. Но производитель всегда прав и не мне его винить.

ASIC miner coincraft ASIC miner coincraft

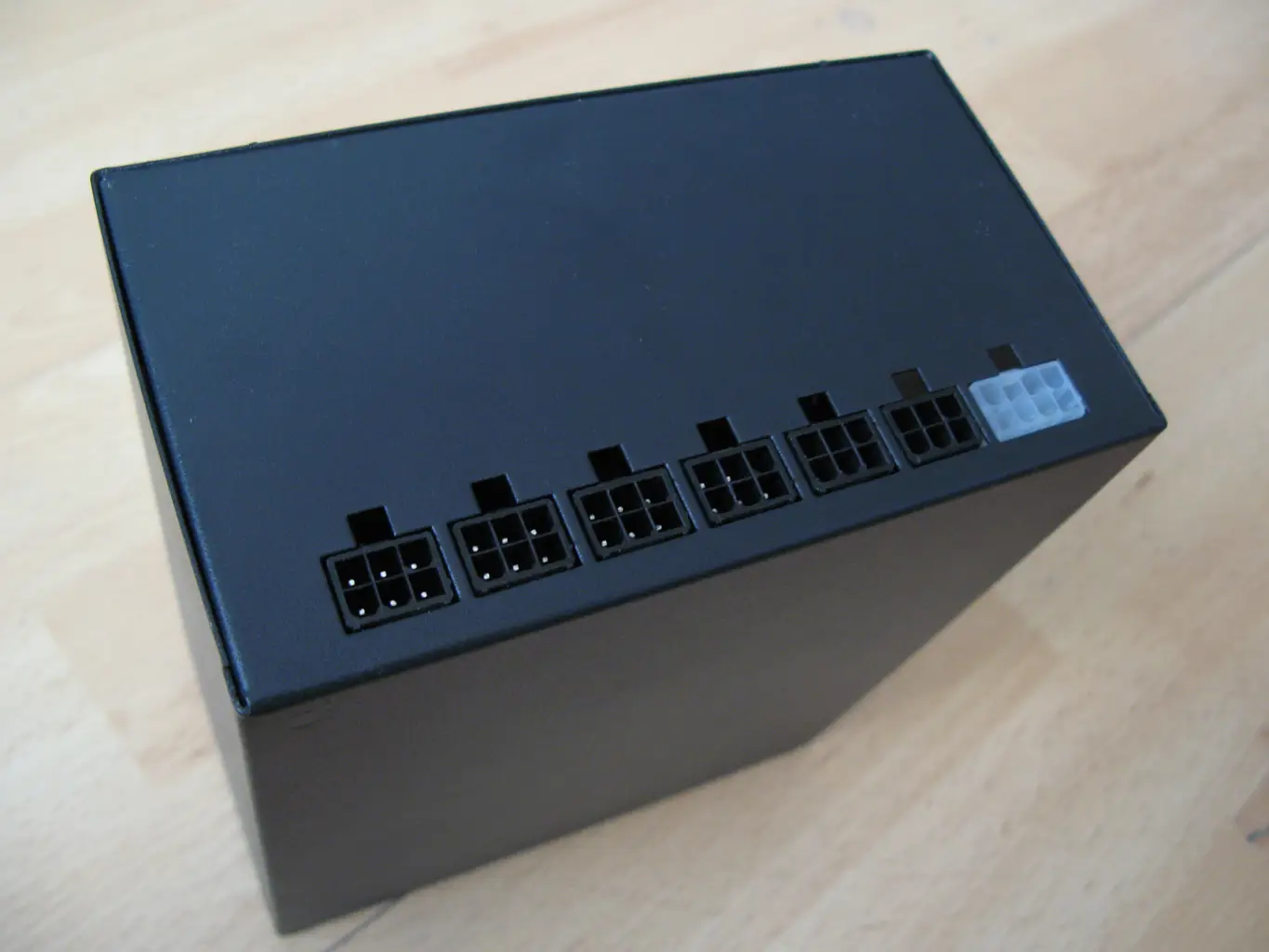

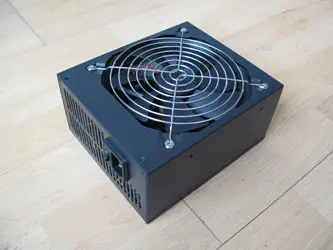

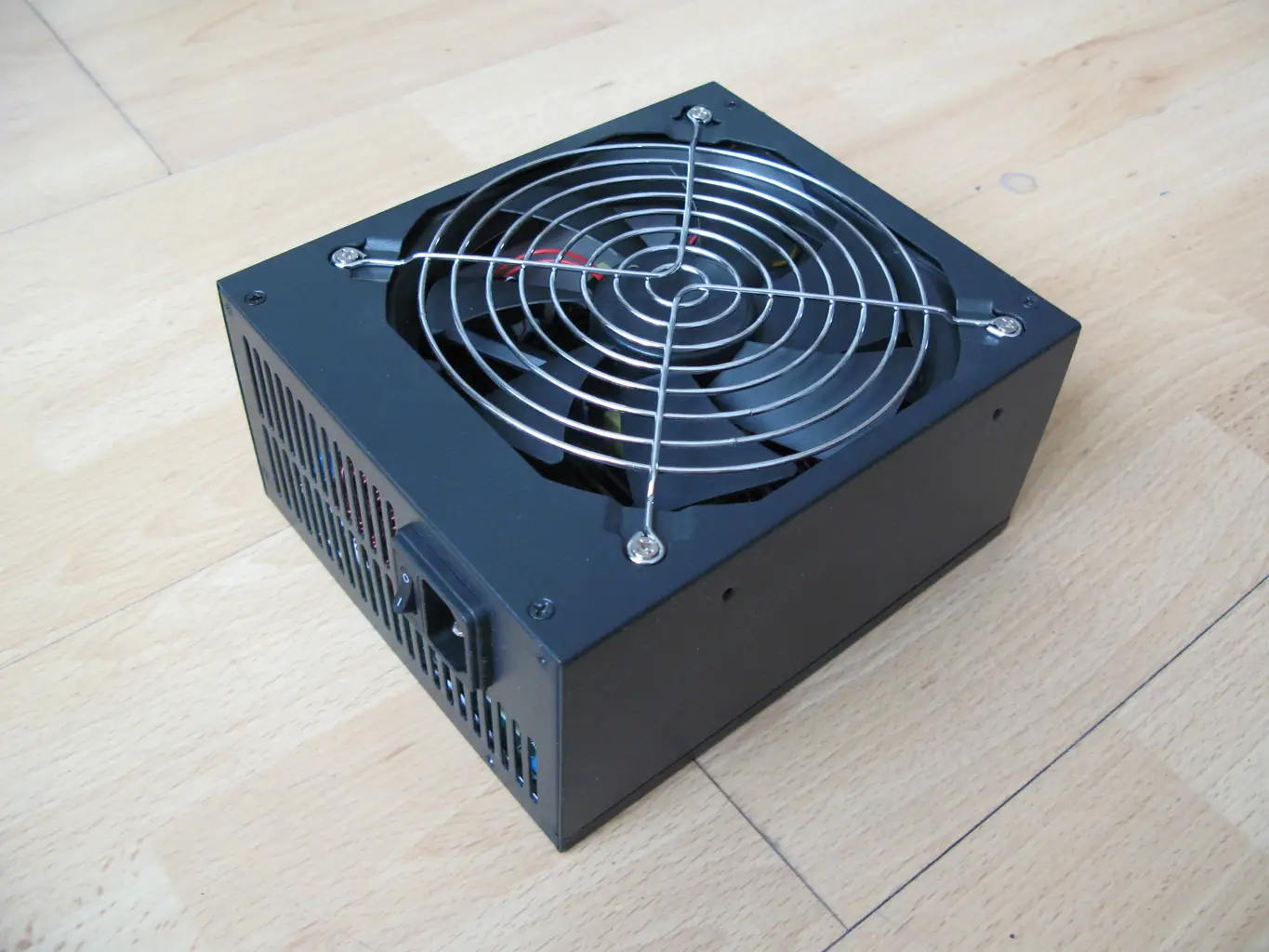

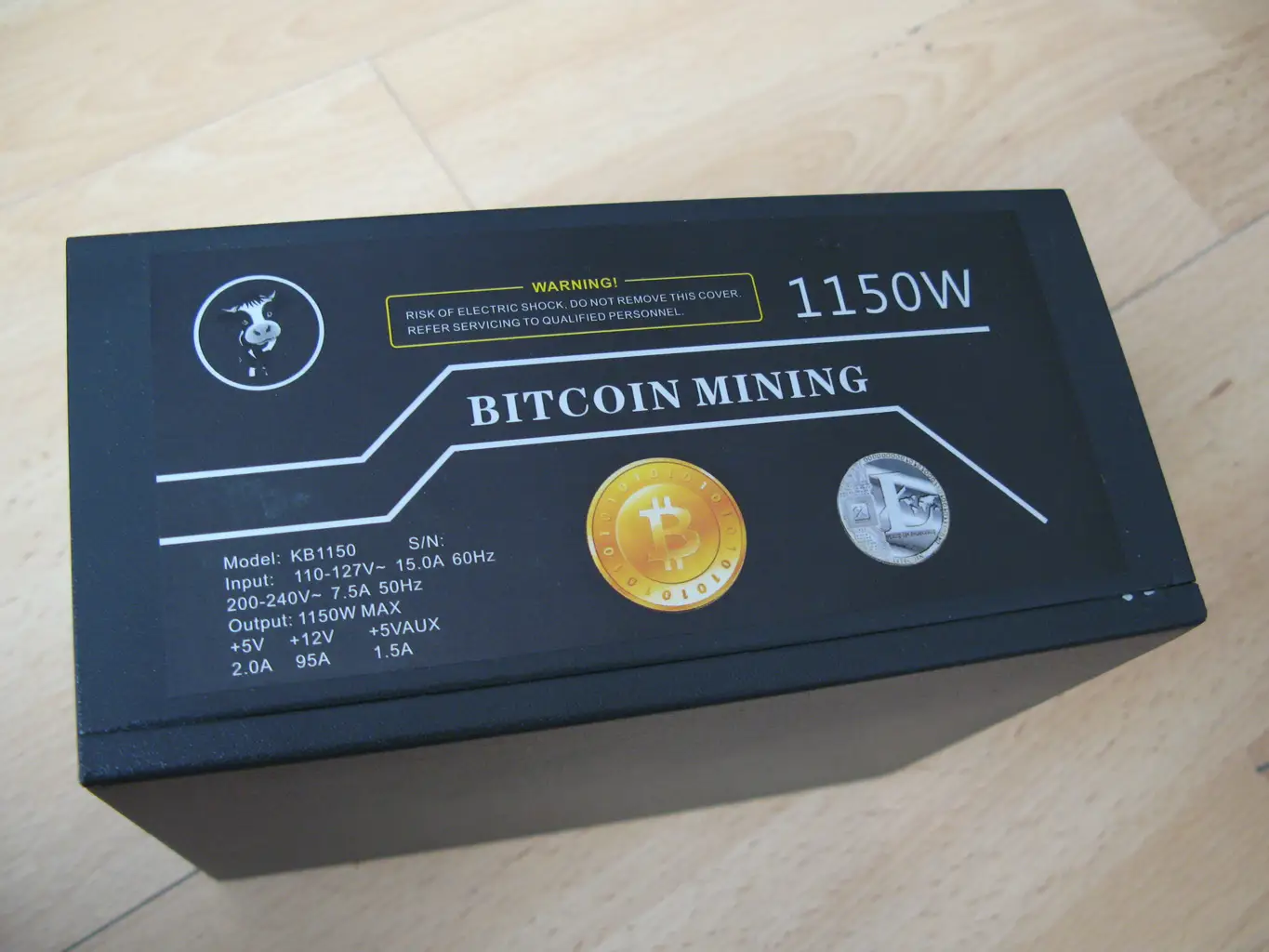

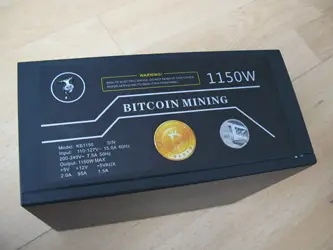

Питалово... Если кто в курсе, то он знает, как я "грызу" непонятки с БП, как их определяю по запаху и т.д. Но и тут меня ждал сюрприз - ничем не примечательные "кастомные" БП! Весь их кастом заключается в том, что это не обычные ATX для компа, а нечто, что не использует лишних проводов. То есть то, что так давно требовалось для майнинга. Смотрите сами...

ASIC miner coincraft ASIC miner coincraft
ASIC miner coincraft

Несмотря на массу проводов, в этом корпусе доступно все, можно даже нижний блок вытащить, не разбирая все что видно. Но подобное "удобство" полезно, разве что для быстрой замены вышедшего из строя модуля и не больше, так как дополнить его новыми блоками невозможно (по аналогии с авалонами и метабанком). Резюмируя все "за" и "против", могу с уверенностью сказать, что асик-майнер получился весьма качественный, а учитывая его характеристики - просто отличный! Для сравнения, у меня стоят мощности суммарно равные 1.98Тх, которые занимают целую комнату и потребляют почти 6.5кВт, против этого "черного ящика", который размером с полтора стандартых midiTower и потребляет всего 2кВт.

Что ж, можно подводить итоги.

Плюсы:

- исключительная простота запуска
- стабильность работы
- полная автономность (сам перезапускается после отключения электричества и/или интернета)
- соответствие заявленной скорости и потреблению
- довольно низкая рабочая температура

Минусы:

- очень шумный
- очень тяжелый

Недочеты:

- отсутствует подключение по Wi-Fi (хотя это легко устранить подключением USB-WiFi модуля, через стандартные настройки Raspberri)
